陆航重锤（三）——联合B-24“解放者”轰炸机

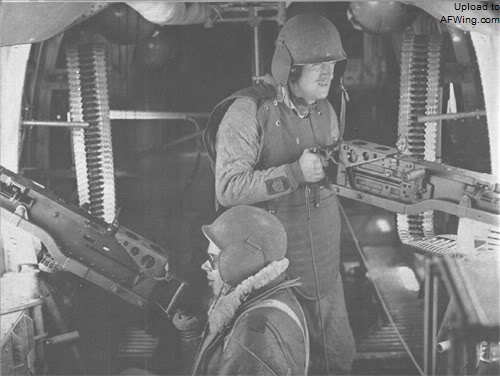

全套防护的腰部机枪手

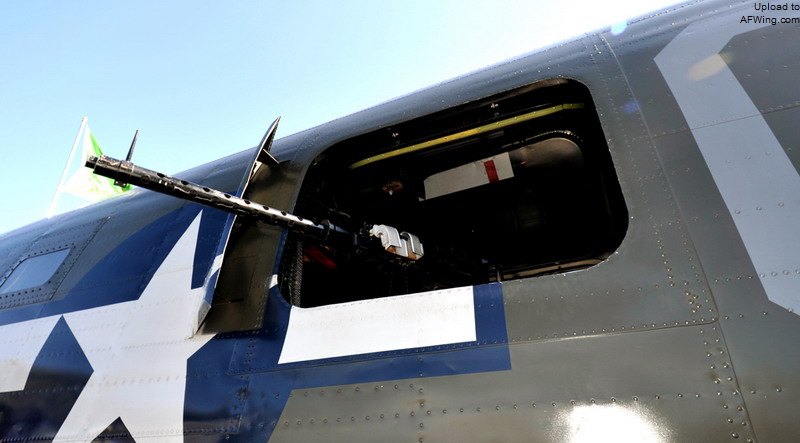

腰部射击窗口，注意可收放挡风板

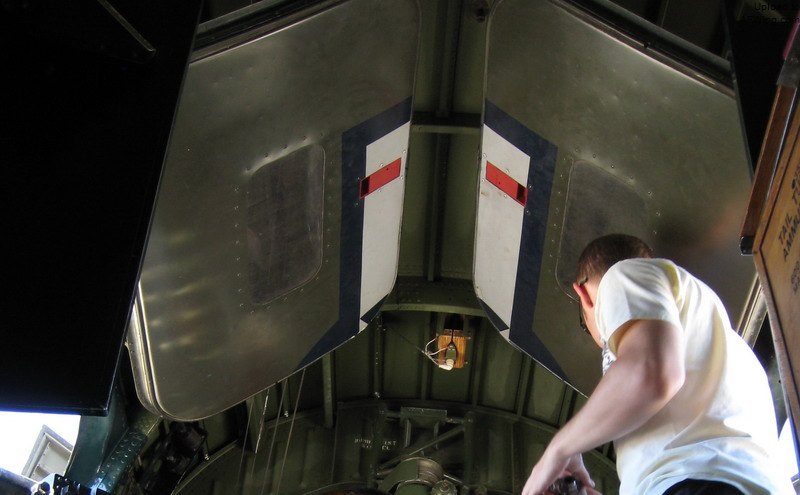

舷窗向内收起翻上上方，非常聪明的设计

　　为了对抗来自正面的攻击，B-24D很快又在透明机鼻最下方增加了一个球座，随后又在机鼻两侧增加了颊部球座，由投弹手站立射击，为了提供瞄准视野，还为颊部球座配备了舷窗。这样B-24D的总自卫火力增加到了11挺12.7毫米机枪，如果机长愿意的话机鼻可以安装5挺机枪。

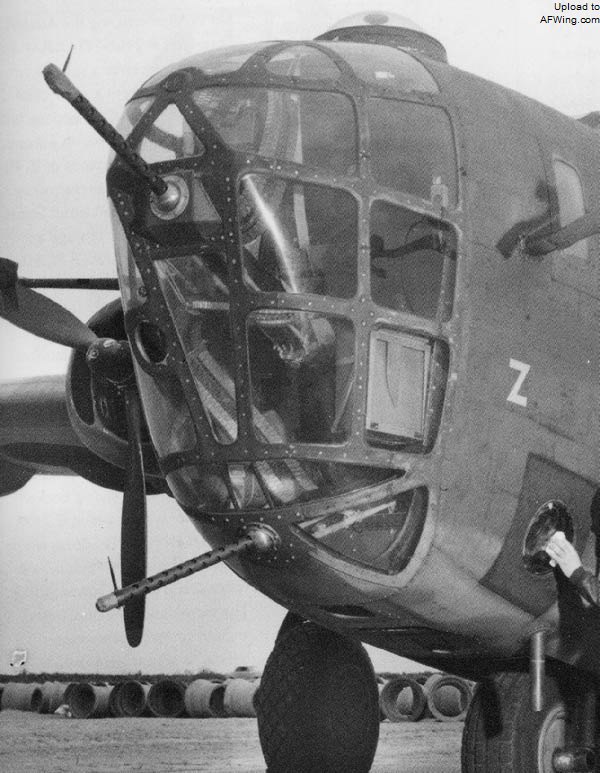

B-24D机鼻上中下的三个机枪球座（中间一个没有安装），可以安装三挺12.7毫米机枪

在增加了两个颊部球座后，如果机长愿意的话机鼻可以安装4挺机枪，投弹手表示很忙碌

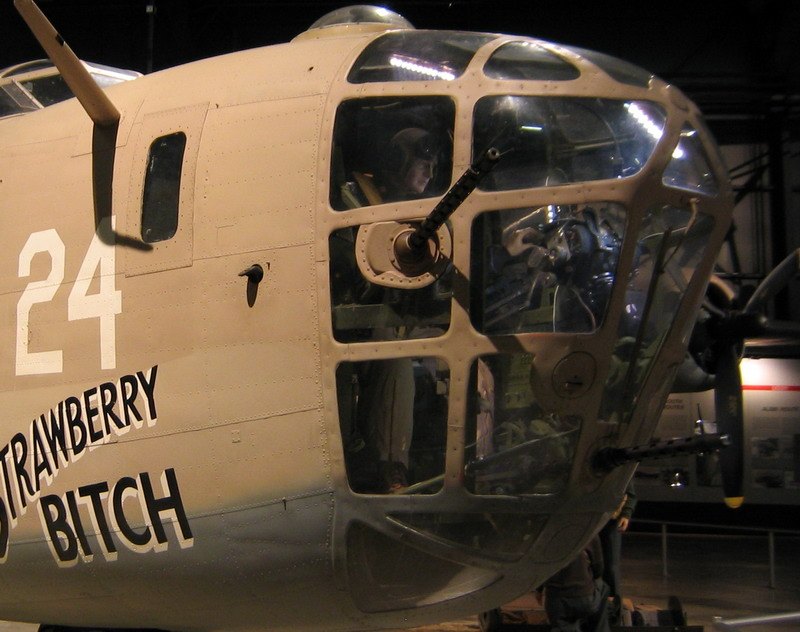

右侧的颊部球座安装透明机鼻的侧窗上

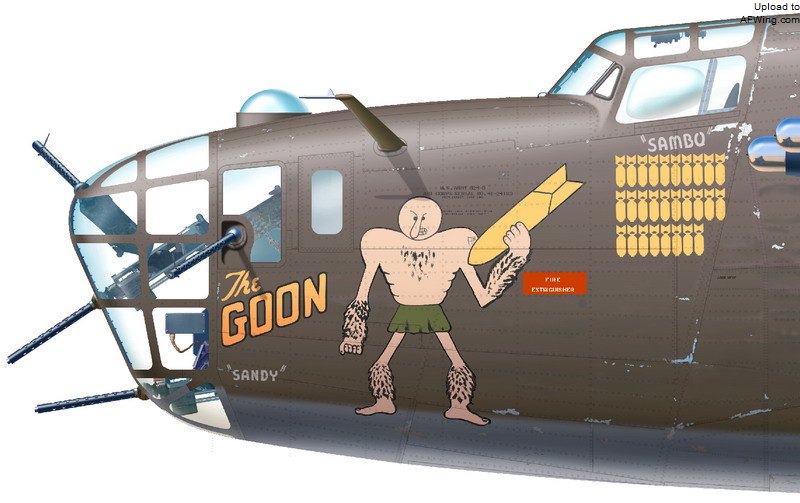

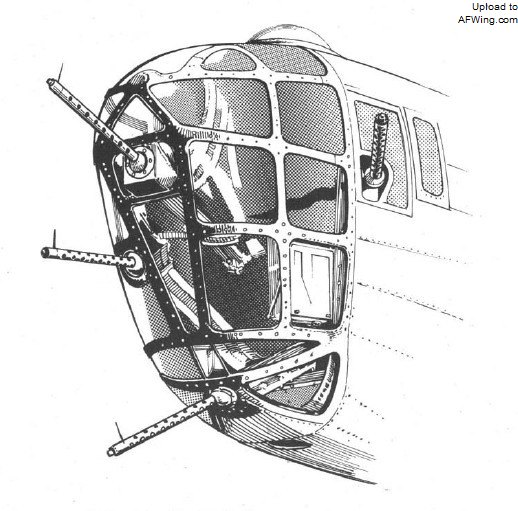

机鼻5机枪配置，注意颊部球座配备有用于观察和瞄准的舷窗

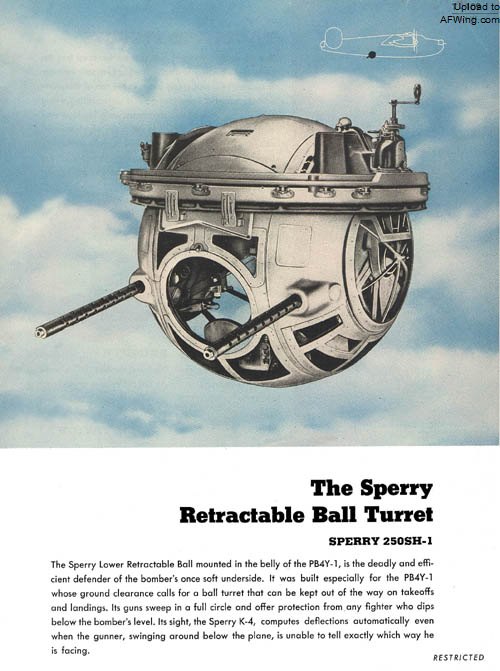

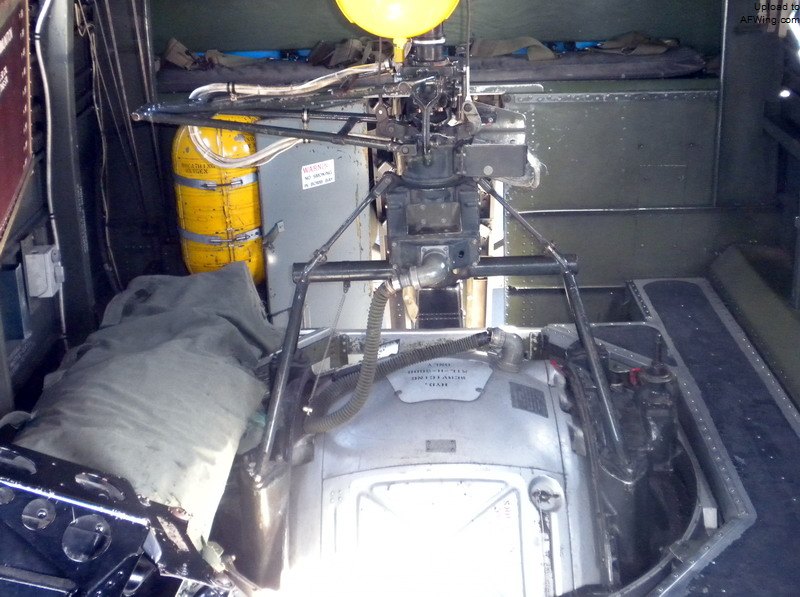

　　B-24D-140-CO 42-41164开始机腹安装了有人操纵的斯佩里球形炮塔，该炮塔与B-17E后期型使用的基本一样，配备两挺12.7毫米机枪，所有弹药都内置在炮塔里，机枪手蜷缩在炮塔内部进行射击。与B-17不同的是，B-24的斯佩里炮塔可以完全收入机腹，降落时不用担心机腹炮塔擦地。斯佩里炮塔可以360度旋转，机枪射界0~90度。这样B-24D的自卫火力进一步增加到13挺12.7毫米机枪。

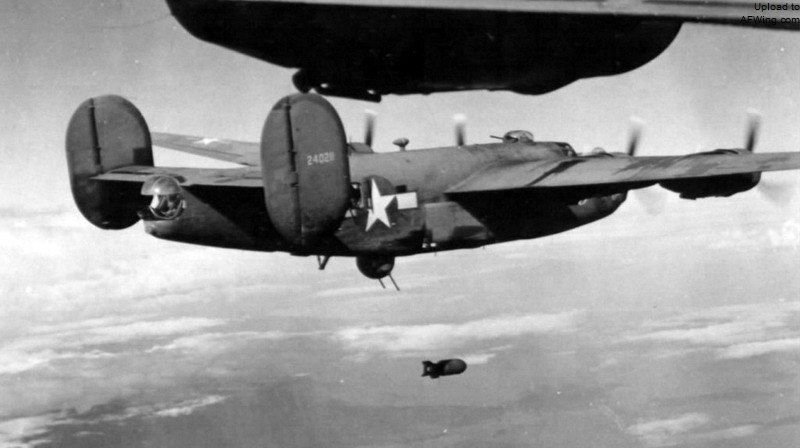

正在投弹的B-24D-35-CO 42-40211，注意机腹的斯佩里炮塔

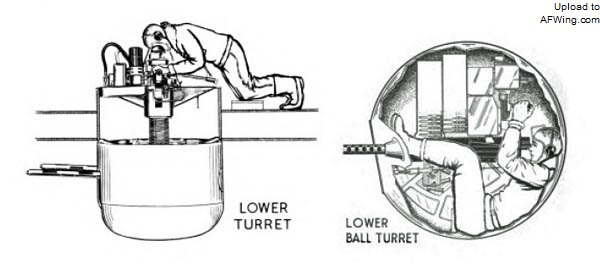

本迪克斯遥控炮塔与斯佩里球形炮塔的对比
