F-15A 的航电

　　F-15A 电子设备的核心是休斯 AN/APG-63 X 波段（8-12GHz）相干脉冲多普勒雷达，具有下视下射能力，最大探测距离大于 161 千米。

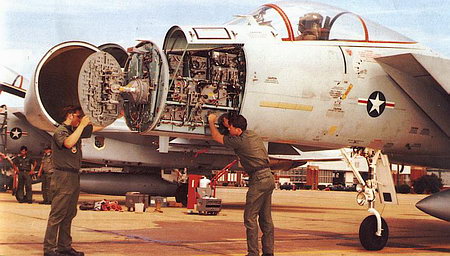

AN/APG-63 雷达

　　该雷达有几种空空模式，分别根据不同的搜索类型使用不同的脉冲重复频率（PRF）：在远距离搜索模式使用高和中 PRF，飞行员可选择的搜索范围为 16-322 千米，能对迎头和尾追的目标提供折中后最佳的空空跟踪。速度搜索模式使用高 PRF，专用于迎头高速接近的目标。近距离搜索模式使用中 PRF，通常使用在“响尾蛇”导弹或机炮攻击近距离机动目标时。还有一个询问其他战机敌我识别（IFF）应答器的信标模式。如果雷达无法很好地进行自动跟踪，还有一个作为备份的手动跟踪模式，以及用于探测干扰源的“嗅探”模式，后者可发射低能量脉冲信号以尽量降低自身辐射。该雷达的后期型号还有雷达测绘模式。

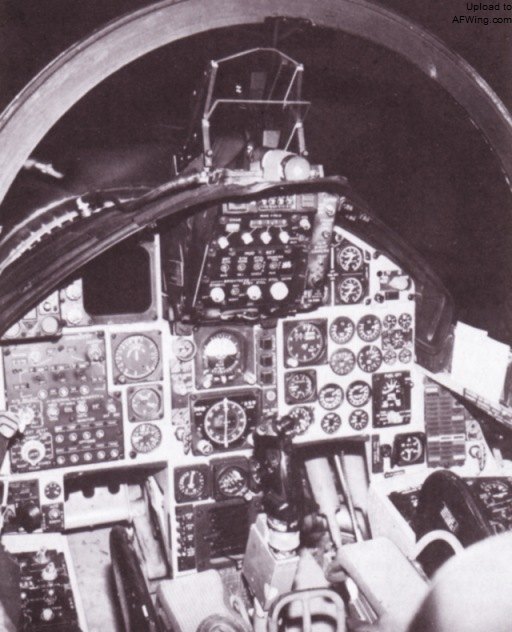

最早期的 F-15A 座舱布局，仪表板左上方是霍尼韦尔垂直态势显示器，后期型在右上角增加了 RWR 告警方位显示器

　　APG-63 雷达的数据被处理成数字格式提供给 IBM CP-1075 中央计算机，雷达信息可显示在霍尼韦尔垂直态势显示器或 AVQ-20 HUD 上。垂直态势显示器是一个安装在仪表面板左上方的一个阴极射线管，主要用在远程接敌时，显示经过过滤的雷达图像并提供目标的高度、IFF 应答、低速等数据。在近距接敌和交战时，飞行员通常使用 HUD，在上面显示带有重要飞行数据的目标信息。

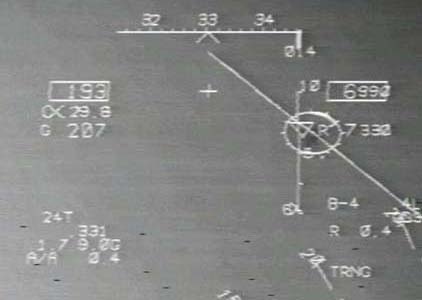

F-15 平显投影影像

　　雷达的主控制面板安装在飞行员左侧的控制台上，关键功能可通过操纵杆和油门上的按钮来控制。操纵杆上有一个按钮用于切换近距空战自动截获系统的三种模式：首先是“瞄准线”模式，雷达会自动锁定进入 F-15 瞄准线的第一架敌机，并在 HUD 上显示机炮准星。接下来是“超级搜索”模式，雷达会自动锁定进入 HUD 视野的第一架敌机。最后是垂直扫描模式，雷达自动锁定进入飞机前方垂直区域的第一个目标。转向和武器信息都显示在 HUD 上提供给飞行员。

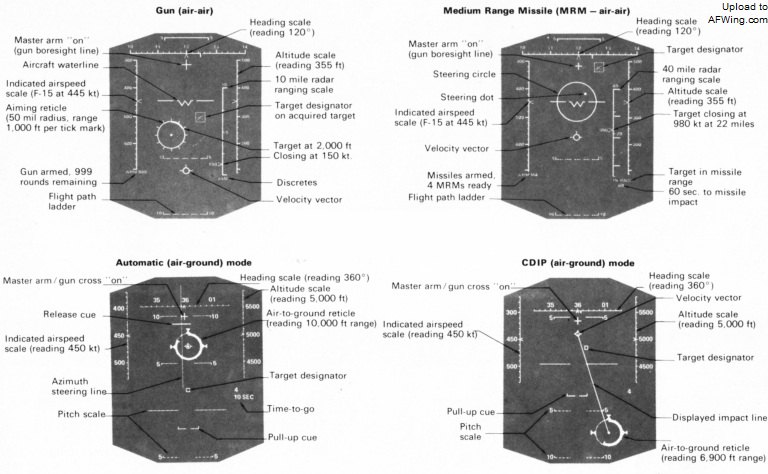

F-15A HUD 的空空机炮、空空中距导弹、自动（空地）、CDIP（连续显示弹着点，空地）模式

　　F-15A 安装了黑泽汀 APX-76 IFF 询问机和利顿应答鉴别仪，还装有 Teledyne APX-101 IFF 应答机。F-15A 安装的利顿 ASN-109 惯导系统是一种全无源式板载系统，不需要任何的外部装置，同时还有各种陆基导航设备作为辅助，诸如 ARN-118 塔康、自动测向装置（ADF）、ARN-112 仪表着陆系统（ILS）接收机，这些辅助导航设备可用于校准惯导系统，另外还有霍尼韦尔 ASN-108 飞行姿态与方向基准系统（AHRS）。

　　其他导航和通讯接收机包括柯林斯水平位置指示器（HSI），Magnavox ARC-164 收发器，Dorne and Margolin 下滑道航向道天线，以及 Teledyne 迎角传感器。

　　F-15 上安装有美国空军机密的电子战设备，被称为战术电子战系统（TEWS）。自卫性航电包括诺斯罗普 ALQ-135(V) 内置式对抗系统，该系统根据劳拉 ALR-56C 和 Magnavox ALQ-128 雷达告警套件提供的信息对敌雷达威胁进行主动干扰。劳拉 ALR-56 雷达告警接收机（RWR）系统在两个垂尾顶部和每侧翼尖都安装有接收天线，在前机身下方安装有第 5 个刀形天线。全固态 ALR-56 是数字控制的双通道接收机，扫描范围 6-20GHz，通过升级软件可扩展威胁的种类。该机还安装了 Tracor ALE-45 箔条/红外干扰弹布撒器。

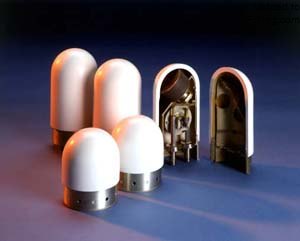

F-15 ALR-56 天线组，其中两侧垂尾顶部和两侧翼尖各一个

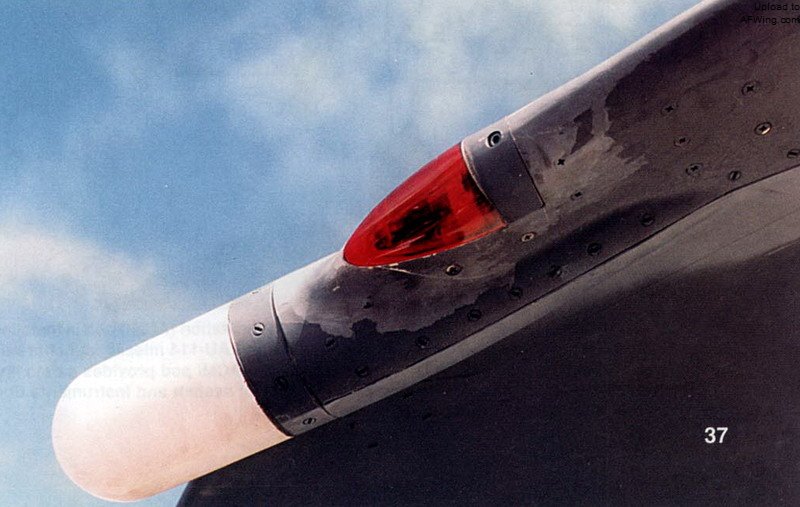

翼尖的 ALR-56 天线

F-15A/B/C/D 的武器

　　“鹰”的武器主要有 3 种，用于超视距空战（BVR）的 AIM-7“麻雀”和 AIM-120 AMRAAM、用于近距空战的 AIM-9“响尾蛇”和内置机炮。

“麻雀”

　　F-15 的两侧进气道外边角可挂载 4 枚 AIM-7“麻雀”半主动雷达制导空空导弹。进入美国空军服役的第一批“鹰”挂载的是 AIM-7F。AIM-7F 采用了固态电子元件取代早期型号的微型电子真空管。电子设备的小型化使战斗部前移至弹翼部位，整个弹体后部全被火箭发动机占据，使得双推力助推/自持火箭发动机的采用成为可能，在迎头接敌情况下“麻雀”的有效射程增加了两倍（增至 40~48 公里）。

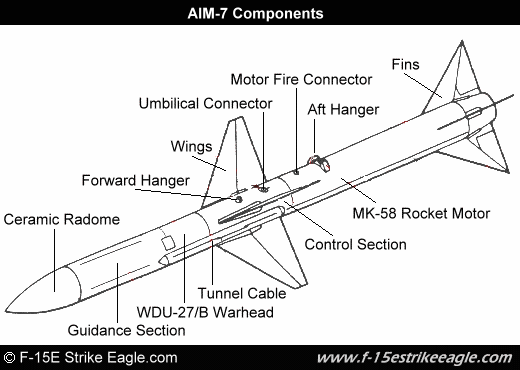

麻雀导弹外形与组成部分

　　1982 年投产的 AIM-7M 换装新的自动驾驶仪，新引信以及在恶劣天气下更有效的逆处理数字脉冲引导头，更难被探测和干扰，下视下射能力增强。

　　AIM-7P 改进了引导电子设备，采用了超大规模集成电路计算机。增强了攻击小目标的能力，例如巡航导弹和掠海反舰导弹。

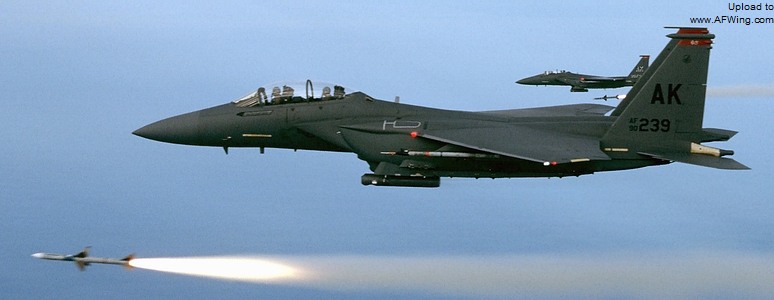

并不多见的攻击鹰发射 AIM-7

　　AIM-7M 的长度为 3.66 米，发射重量为 227 千克。导弹有两组三角形弹翼，尾部是一组固定弹翼，中部是一组用于操控的可动弹翼。40 千克战斗部安装在一个不锈钢圆筒内，爆炸碎片超过 2,600 片，大大增加了杀伤概率。“麻雀”可由碰撞或近炸引信引爆。

AIM-120 AMRAAM

　　1991 年后大多数“鹰”的“麻雀”导弹被 AIM-120 AMRAAM（先进中程空空导弹）所取代，该弹是一种“发射后不管”的武器，而“麻雀”在整个接战过程中都需要载机持续照射目标。

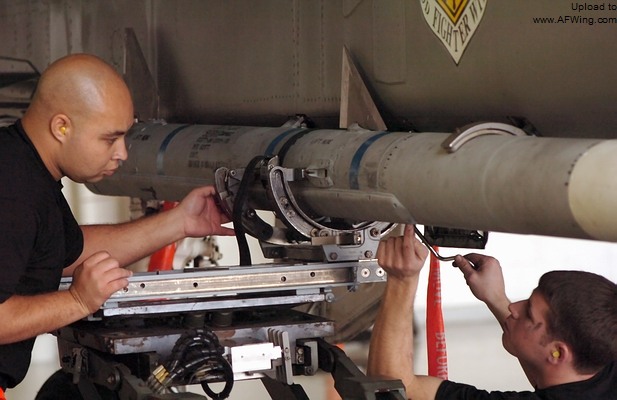

地勤正装载 AIM-120B，能清楚的看见抓弹臂

　　AMRAAM 可通过机载惯导系统自行引导至目标附近，如有必要还可以通过数据链与载机通信更新目标位置。在接近目标的最后阶段，AMRAAM 主动式雷达引导头切换至高 PRF 模式锁定目标，该弹无需载机持续照射目标。如果目标释放干扰，AMRAAM 的引导头可切换至中 PRF 抗干扰模式。尽管 AIM-120 是主动雷达制导体制，在飞向目标的初始阶段仍需要载机对目标的照射。
