座舱仪表

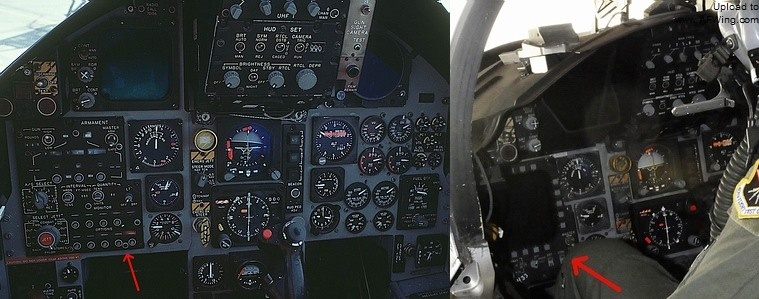

从座舱看的话，C 型（D 型前舱）较 A 型（B 型前舱）最大的变化在于多了个 MPCD（多功能显示器，Multi Purpose Color Display），可编程武器控制系统（PACS，AN/AWG-20）的面板（红色箭头所指）。
这和 F-15 的 8 个 AAM 挂点都能挂 AIM-120 有很大关系。在 AIM-120 装备前，这 8 个 AAM 挂点实际上各自就只能挂 1 种型号的 AAM，进气道壁只能挂 AIM-7 ，翼下只能挂 AIM-9。所以实际上没必要进行导弹投放的编程了，但 AIM-120 出来后就不一样了，8 个挂点都能挂它，再和 AIM-7 、AIM-9 混挂的话，组合也就复杂了，投放的选择自然也多了，但这已经不是早期 15 的武器选择面板能解决的问题了，所以这也是 PACS 的最大意义所在。
该 MPCD 应该不止有武器投放编程的功能。PACS 上方的就是雷达显示屏 VSD，注意下，后期的 C、D 型 VSD 周围有遮光板，以免 VSD 屏幕反射太阳光导致看不清。左为 A 型，右为目前的 C 型。

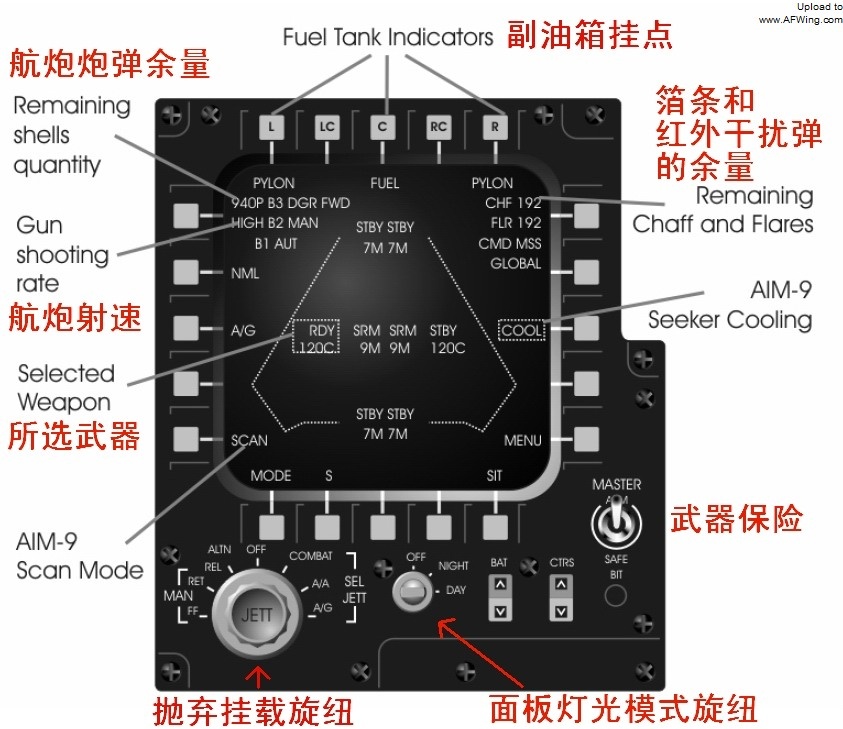

AN/AWG-20 PACS 面板的简单介绍。AN/AWG-20 PACS 通过形象化的图型及提示字样，能最全面地提供给飞行员当前的武器状态显示。“副油箱挂点”的 个按钮 L、R、C 分别表示的左、右、中线的 3 个挂点。L、R 下对应的 PYLON 字样表示没挂副油箱，C 下对应的 FUEL 表示挂有副油箱。而 LC、RC 分别表示左右两侧进气道壁的 2 个 AAM 挂点。
在“所选武器”里，被选武器是用虚线框框起来的，图中虚线框的 120C 上面的 RDY 表示 AIM-120 已经就续（保险已打开），可以随时发射。而另外 1 枚 120C 及剩下的 4 枚 7M （AIM-7M）上方的 STBY 字样（Stand by 的缩写）表示武器处于待命状态。
“面板灯光模式旋纽”提供了 3 种选择，OFF（关）、NIGHT（夜晚）、DAY（白天）。“武器保险”拨纽向上拨为解除保险，向下拨为开启保险。

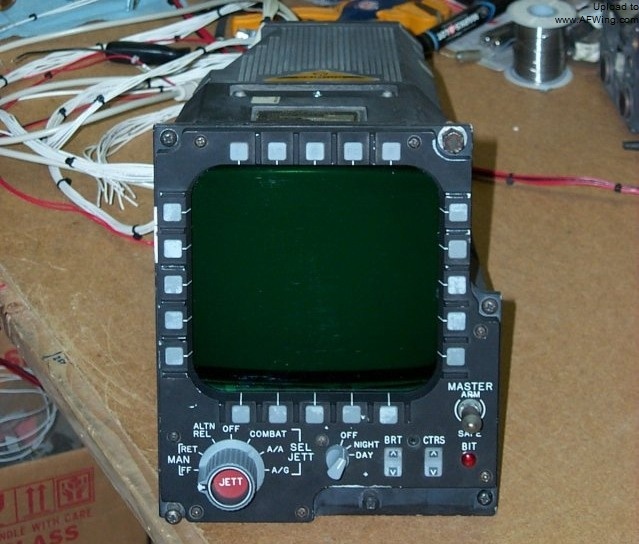

模拟飞行类玩家自制的 PACS，面板的样子和原品一模一样
注意该 F-15C 的飞行员肩部和座椅连接的带子。坐过公交车的朋友都知道，车子急刹时，人是很难站稳的，很容易往前跌倒这就是装此带子的原因，防止突然出现的各种情况使飞行员上身猛得向前撞在硬物上，保证安全。

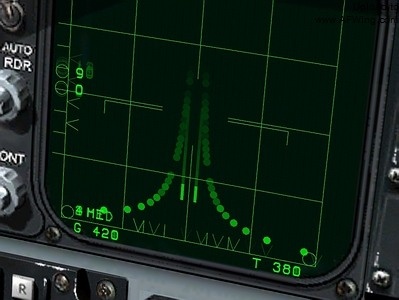

3 代美机 B-Scope 显示方式示意图。假如，有 2 架飞机平行冲你飞来，你则在它们两条航线的正中间飞，且你的航线也和他们平行，直到你们对冲而过。那么，整个过程在 VSD 上将出现什么效果呢？下面的 LOCK ON 的 F-15C 的 18 张连续截图叠加的效果图显示这个很有意思的图案，呵呵。

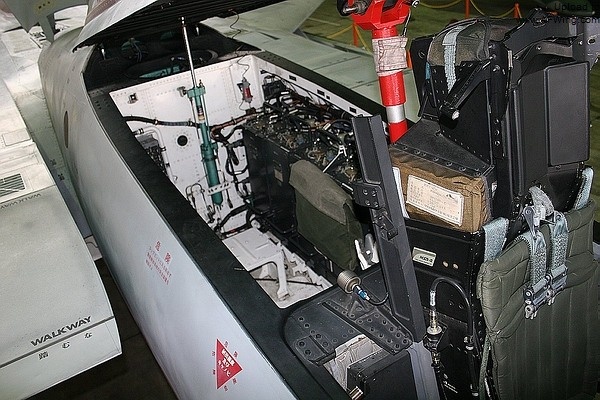

A、C 型座位后面的空舱是什么样子呢？从这 架J 型就能看个究竟。可见，从 A 型开始，F-15 就为发展成双座做了预留。理论上，后面加些设备、换个舱盖就能改成双座，当然，实际的改动量肯定远不止这样。
作者：F-4F Phantom II
HOTAS 是 Hands On Throttle And Stick 的缩写，既“手不离杆系统”的意思。总结起来，F-15 的 HOTAS 系统经历了 3 次变化，第 1 次是 F-15A、B 及早期 C、D 型，第 2 次是后期的 C、D 型，最后就是 F-15E 直到现在最新的 F-15SG，下面对其做详细介绍。
第 1 次，F-15A，早期 C 型

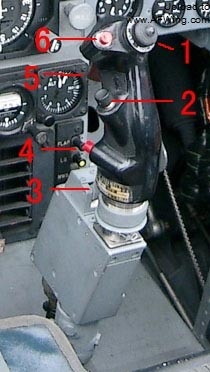

A、飞行控制杆，Stick：
1 - Trim Switch 配平开关，往下按也能箔条抛射（启动 CMD 手动程序 1） 2 - Auto Acquisition Switch 一个超级多功能的航电操控三位按钮，根据系统在不同主模式下有各自不同的作用 3 - Paddle Switch Paddle开关，主要功能是用来暂时屏蔽各种自动驾驶系统进行手动操控 4 - Nosewheel Steering Button 鼻轮转弯打开/武器导引头禁锢按钮 5 - Gun Trigger 两位机炮开关，第一位启动HUD摄像头开始录象，按到底发射机炮 6 - Weapon Release Button 武器发射按纽

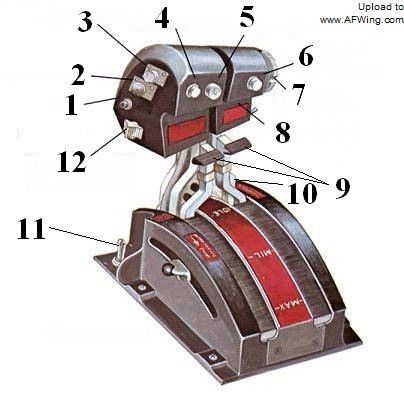

B、节流阀，Throttle 右前视图：
在飞行过程中，图中的节流阀处于 70% 推力状态，而非 0%，推到底，既 MAX 位置，就是 110% 的最大加力状态。
F-15 是双发的，这个在 Throttle 上也体现了出来，是两个杆分开控制两台发动机的。左右两部分可以分开控制，但大多数情况下是两个都推到一样的程度。
1 - Boat Switch， Boat 两位开关，往后推取消任何当前的锁定，往前推取消当前选择的导弹 2 - Speed Brake Switch 减速板三位开关 3 - Microphone Switch 麦克风两位开关 4 - IFF Interrogate Switch 敌我识别问询开关 5 - Target Designator / LOS Slew Control 目标截获光标/传感器操控轴 6 - Gunsight reticle stiffen / reject short-range missile 机炮准心模式切换 / 抛弃格斗导弹 7 - Antenna Elevation Control 雷达扫瞄高度控制旋钮 8 - CMD Dispenser Switch (Pinky Switch) 干扰物投放开关(CMD - Counter-measures Dispensing) 9 - Finger Lifts 两个手指提升片，当 JFS 已经启动后，提升左边那片启动左引擎，提升右边那片启动右引擎 10 - Flap Switch 后缘襟翼开关 11 - Rudder Trim Switch 舵微调开关 12 - Weapon/Mode Switch 武器类型选择三位开关，往前为中距弹优先，中间为格斗弹优先，往后为机炮优先
