1 - Weapon Release Button 武器控制按钮，当短促地按下此按钮，其将释放所设定的对地武器如果飞机在对地模式下的话。注意，这个按钮只能释放对地武器，而飞行员的按钮可以释放任何武器。当飞机不在武器释放模式时，按下此按钮将激活预先设定的 VTRS —机载视频记录仪，通过它来记录程序。
2 - Trim Switch 配平四向开关，但这是个不能摁下的四向开关，不像飞行员的那个开关。在飞行中它被用于指定飞行方向。向前推会使飞机的机鼻指向下，向后推使机鼻指向上，当往边上推时将是相应的机翼冲下，既朝相应的方向横滚。
3 - Air Refuelling Release Switch 空中加油管释放开关：这个是相对应于飞行员控制杆的 HOTAS 功能，在 WSO 的座舱这开关就只有一个功能：当按下时，它就断开鱼加油探管的连接，如果连着的话。
4 - Trigger 扳机：WSO的扳机是没有实际功用的。
5 - Paddle Switch Paddle 开关，除了它不能被用于当飞行时静默地形跟踪雷达，其功能是类似于飞行员的 Paddle 开关。这个开关不能被往回拉，无论是短促地还是持续地。如果在飞行时短促地按下此开关将屏蔽自动驾驶。如果飞机在地面时 ，短促地按下开关将终止自动飞控系统。若在地面时按下并保持其将屏蔽机鼻轮转向控制。

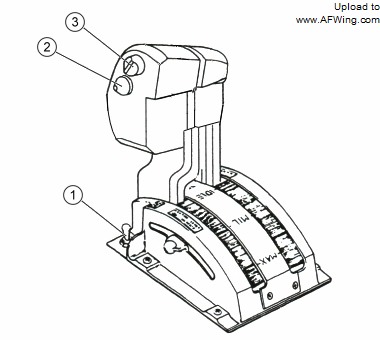

B、节流阀，Throttle 右前视图：
虽然形式和 A、C 没有区别，但按钮少了很多，可以看出，后座对空基本上没什么任务，所以也就没必要在节流阀上设那么多的按钮了。
1 - Rudder Trim Switch 方向舵配平双向开关。当向左或向右推时，它将使方向舵偏转进而使飞机向相应方向偏航。
2 - Speed Brake Switch 减速板三向开关（前，中，后），并且装有一个弹簧来回复到中间位置。当被向前推它将收回减速板，向后则展开减速板。若不碰此开关，它将自动跳回中间位置让飞行员控制减速板。
3 - Microphone Switch 耳麦双向开关。当向前推时，WSO 可以在一号无线电频道上传送信息，当向后推是 WSO 可在二号无线电频道上发射信号。前推—频道 3 和 后推—频道 4 的功能将在未来实现。

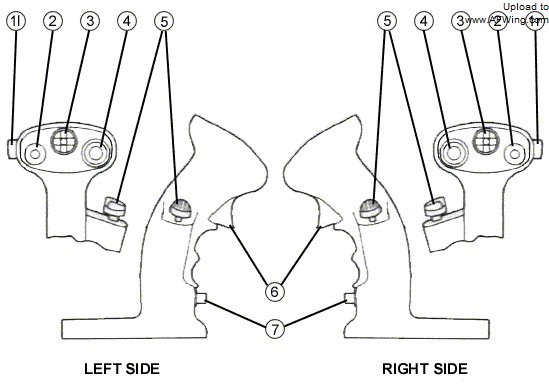

C、航电控制杆，左右各 1 支，完全对称：
1L - CMD Dispense Switch CMD，Counter-measures Dispensing，干扰物投放开关。
1R - Interrogate Switch 问询开关：向前为 EWWS ，Electronic Warfare Warning System ，电子战告警系统。向后 NCTR，机载远距非合作式目标识别。
2 - Coolie Switch 苦力帽 左边控制 4 号 MPCD、5号 MPD，右边为 6 号 MPD、7 号 MPCD。
3 - Castle Switch 在前视红外视频，HRM 高分辨率地图，RBM 真波束地图测绘显示在 MPD。往上推是指定目标，往左推是指定探测点，往右推是系统更新，摁一下就能切换到下 1 个导航点。
BCN 模式下，往前推是开地图，往后推是到指定点，摁下是切换到下个导航点 SET 模式下，往后推是指定目标，往左推是探测器指定点，往右推是系统更新，摁一下是切换到下个导航点 TSD 模式下，往前推是指定雷达点，往右推是 FLIR 锁定点，摁一下是切换到下个导航点 对空模式下，往前推是 MRM 搜索，往后推是 SRM 搜索，往左推是目标解锁，往右推是发射当前导弹 对地模下，往前推是孔径模式
4 - TDC Switch Target Designator Control：目标截获光标/传感器操控轴，在前视红外模式 和 对地武器引导模式 下，控制 LOS（line-of-sight）；HRM 和 RBM 下控制光标；空对空模式下控制图标；TSD 下控制距离和方位线。
5 - Mode Reject Switch 模式退出开关。
前视红外模式下，往前推是天线的 FOV 宽或窄，往后推是返回指定点，摁一下是解锁或重置 MN（Mission Navigator） HRM，RBM 模式下，往前推是小窗口\距离，或小 PPI 距离，当扳机同时摁一下再放开，往后推是与前相反，摁一下是退出模式、解锁或重置 MN 对空模式下，往前推是 TWS 高数据传输模式，往后推是正常 TWS 模式，摁一下是模式退出。注：TWS 为边搜索边跟踪模式 TSD下，往前推是小的指定点记号，往后推是大的指定点记号，摁一下是返回默认 对地模式下，往前推是天线的 FOV 宽或窄，往后推是返回指定点，按一下是射弹
6 - Trigger Switch 扳机—前视红外模式下，摁一下再放开前视红外模式跟踪开或关，连恩两下更新指定点；HRM 下，一下，使 PPI planned position indicator（计划位置指定）的距离变更，连恩两下更新指定点；RBM 和 BCN 下，一下激活雷达俯仰调整或 PPI 距离变更，连恩两下更新指定点；TSD （tactical situation display）模式下，一下追踪模式，两下输入指示点指挥模式；对地武器引导模式 下，一下激活 slew 功能，摁一下再放开进入追踪指挥模式。
目录
呼啸的鹰——F-15 战记
美国&沙特篇
双垂尾骑士（编译）
目录
在 F-15A/B 的基础上，麦道公司又设计了更新型的 F-15C/D，增加飞机的作战半径。F-15C 原型机于 1979 年 2 月 26 日首飞，C 型机安装了完备的航电，其中包括全方位战术电子战系统（Tactical Electronic Warfare System，简称TEWS），这些在 A 型机上是不存在的。同时还增加了高频天线并对飞机的某些部位进行了加固。
