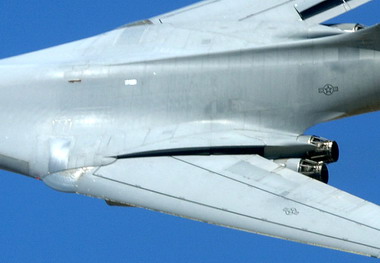

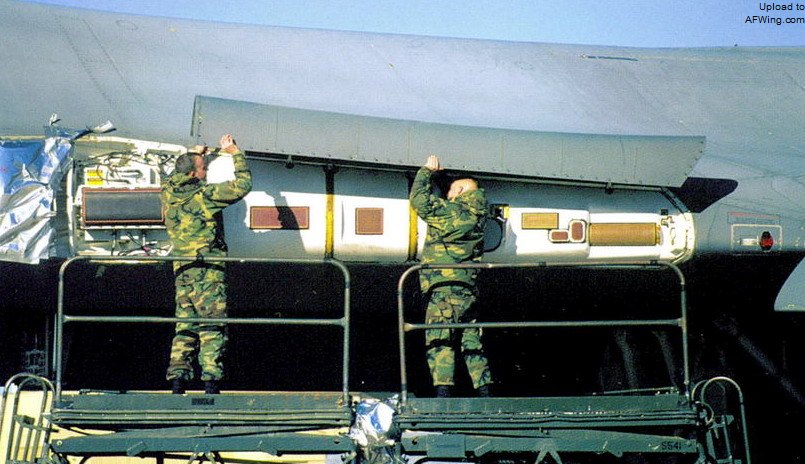

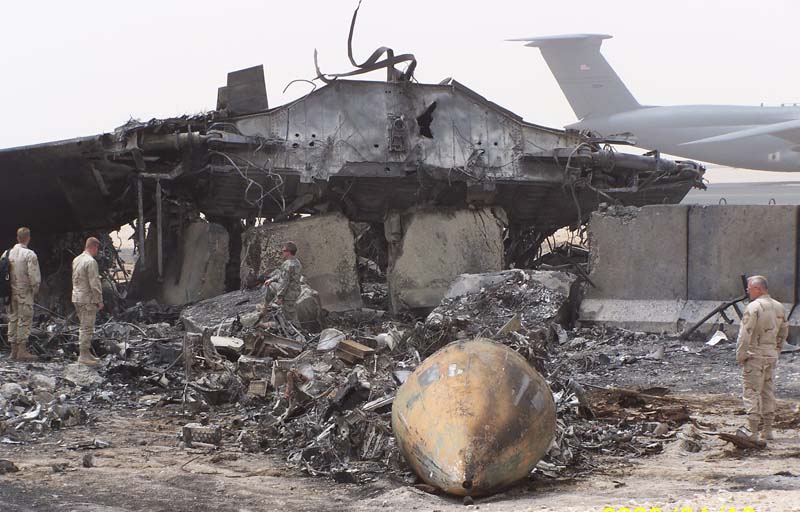

与 B-1A 相同，B-1B 结构的核心是机翼承力组件，几乎全部使用 6AI-4V 钛合金制造。固定内翼段与机身中段平滑过渡，翼套大型整流罩使用玻璃纤维制造。固定内翼段并没有采用明显的翼型剖面，其高度后掠的前缘很钝以容纳电子对抗系统的各种天线。翼套产生升力占总升力的很大比重，在机翼以最大后掠角飞行时更加突出。

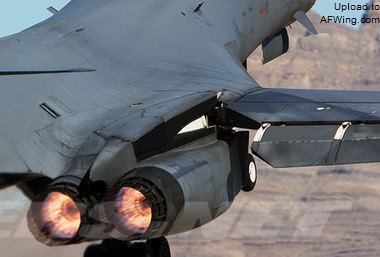

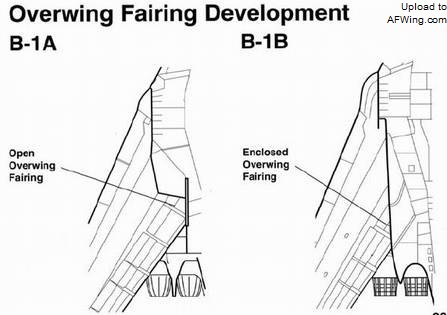

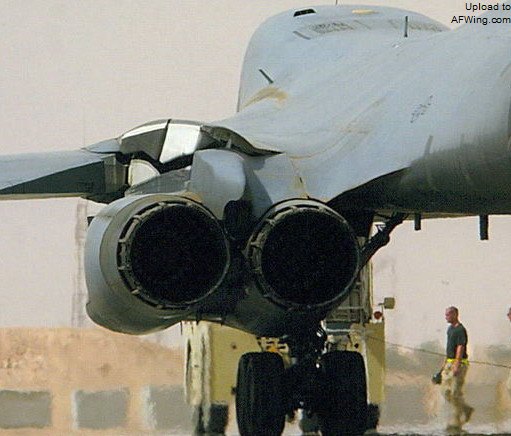

B-1A 机翼前掠时与翼套之间的空隙可被复杂的口盖系统密封，机后掠时口盖抬起以容纳机翼。B-1B 简化了该系统，翼套两侧外缘下片固定，铰链式上片可上下调整高度，两者之间有柔性密封口盖，机翼后掠时翼根容纳入盖板之间。

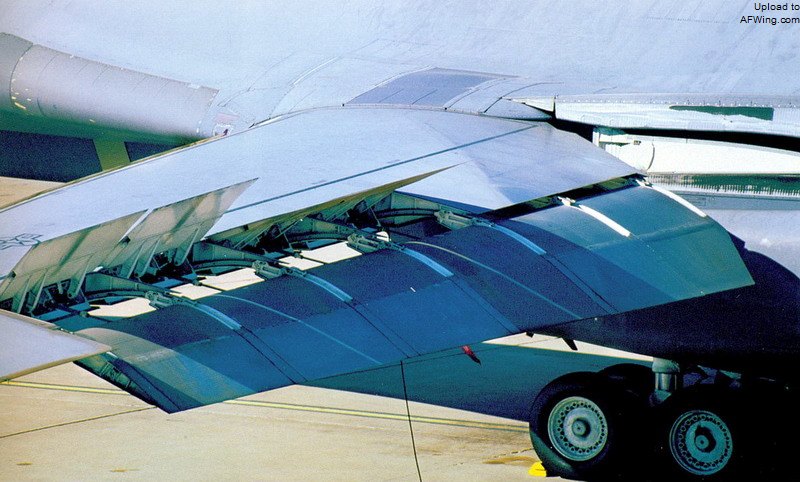

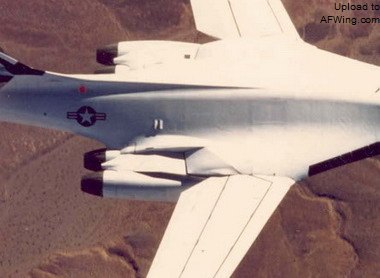

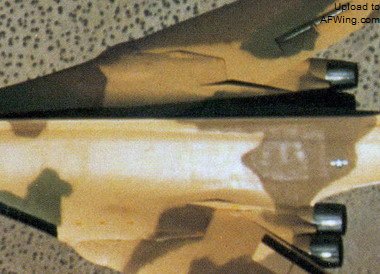

可变后掠角的外翼段变化范围为 15 度—67 度，机翼为双翼梁结构，使用传统铝合金制造，机翼结构内部密封作为油箱。机翼后缘根部被切掉以避免最大后掠时与翼套之间的干涉，而在图-160 上，这部分在机翼最大后掠时向上翻折 90 度作为垂直安定面使用。每侧机翼后缘都有 6 组独立的富勒襟翼，从翼根被切出一直排列到距翼尖 3.96 米。尽管每个襟翼都有单独的液压机构，但相互之间都有机械连接以一同动作。机翼前缘有全展长缝翼，分为 7 段。机翼上表面就在外侧 4 片襟翼前方有一组 4 片扰流板，每片扰流板的长度都与后面的襟翼相同，弦长也近似。扰流板配合差动平尾一起控制飞机的滚转，每侧机翼最内侧的两片扰流板间通过机械连接，可作为减速板使用，外侧两片扰流板在飞行中可由线传飞控系统自动控制。在降落滑跑时所有扰流板可抬起以降低机翼升力。
