“幼狮”C.2 在进气口下增加了两个挂架,挂载能力比“幻影”大大增强

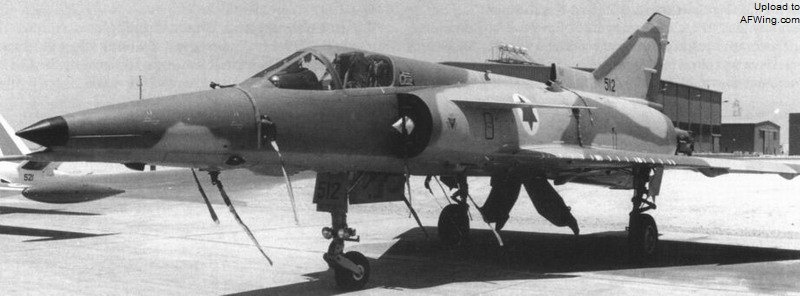

首架“幼狮”C.7 512 号

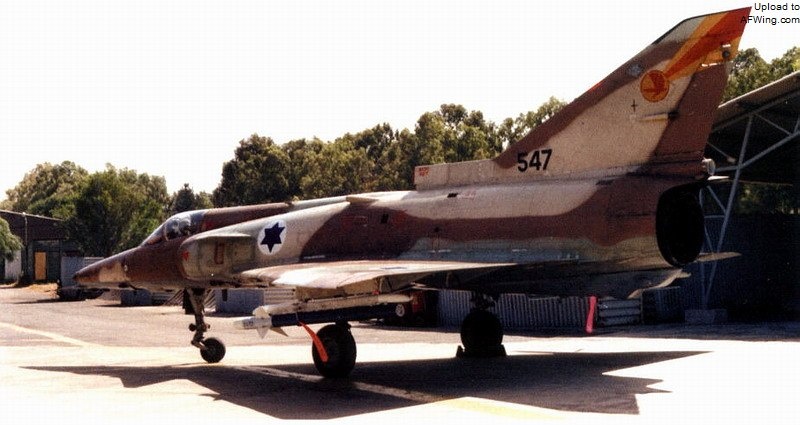

升级后的“幼狮”C.7 547 号

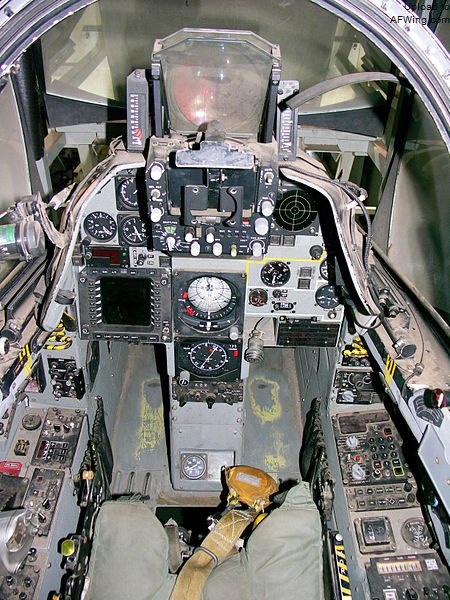

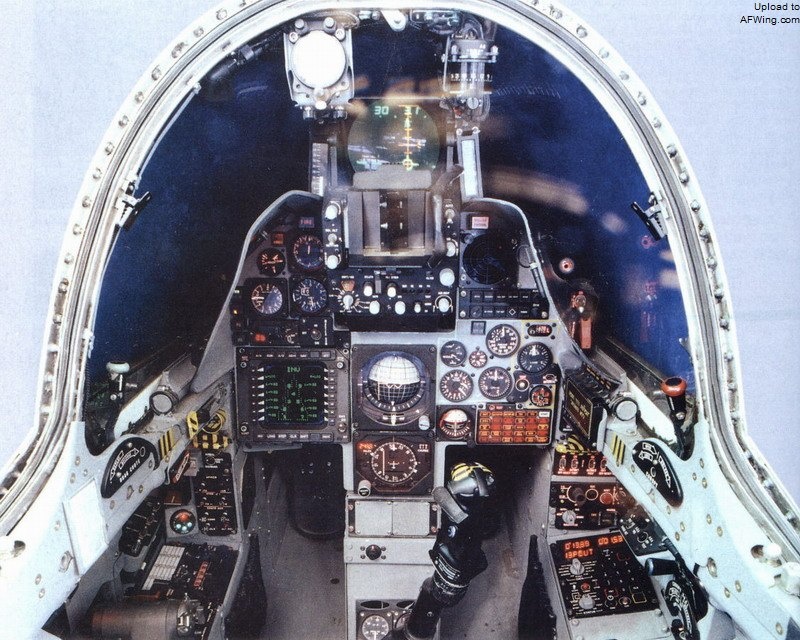

C.7 的座舱
1983 年厄瓜多尔购买了 10 架翻新的“幼狮”C.2 和两架“幼狮”TC.2。1987 年哥伦比亚获得了 12 架“幼狮”C.7 和两架“幼狮”TC.7。美国海军租借了 25 架升级过的“幼狮”C.1 用于空战训练,编号 F-21A。

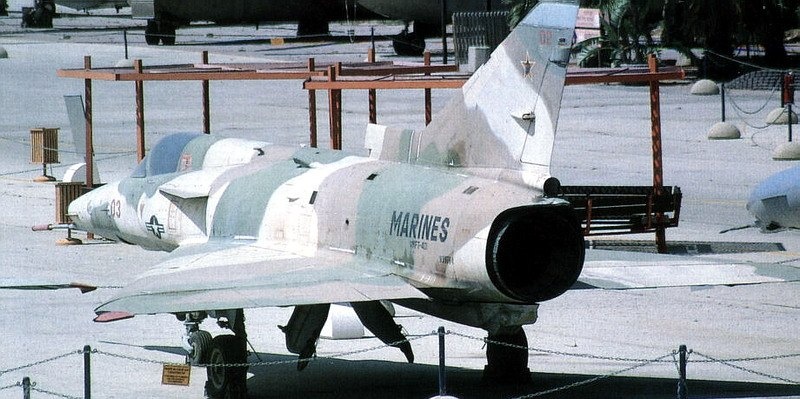

美国海军采购的“幼狮”C.1,编号 F-21A
1991 年 IAI 宣布向出口市场推出“幼狮”C.2的升级型号——“虎”,该机加强了机身,升级了航电,座舱具有多功能显示器(MFD)和手不离杆操纵杆(HOTAS),客户可在“阿塔”9K-50 和通用动力-沃尔沃 F404/RM12 涡扇中选择发动机,这是因为美国限制以色列出口 J79。

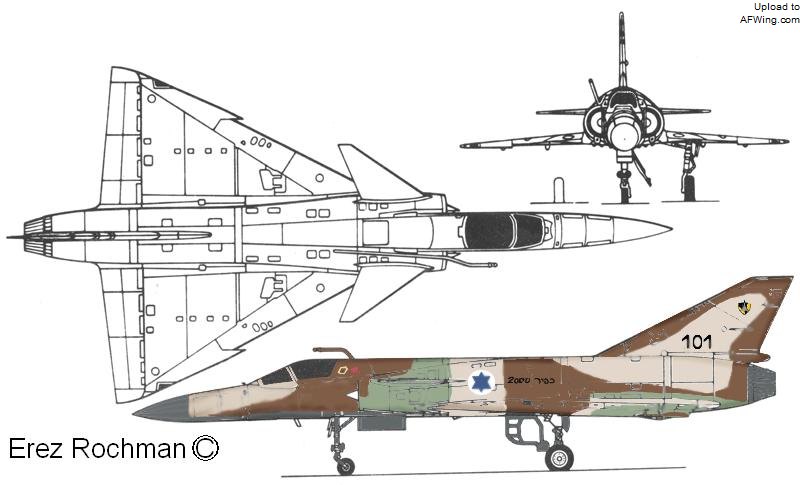

IAI“虎”三面图,由于不用换装 J79,所以可以使用现有“幻影”的机身进行改装,对现有客户的吸引力更大。后改名“幼狮”2000
“虎”除了两门 30 毫米机炮外,9 个挂架可挂载 6.25 吨的外挂物,还具备空中加油能力。最后该机无人问津,但 IAI 没有气馁,又推出了“幼狮”C.10 升级方案,安装以色列埃尔塔 EL/M-2021B 多模雷达,两个 MFD,HOTAS、现代化的电子对抗设备,能发射现代化的制导武器。2007 年哥伦比亚与 IAI 签订合同,把现有“幼狮”都升级到 C.10 标准,并且补充一批经过翻新的“幼狮”C.10。

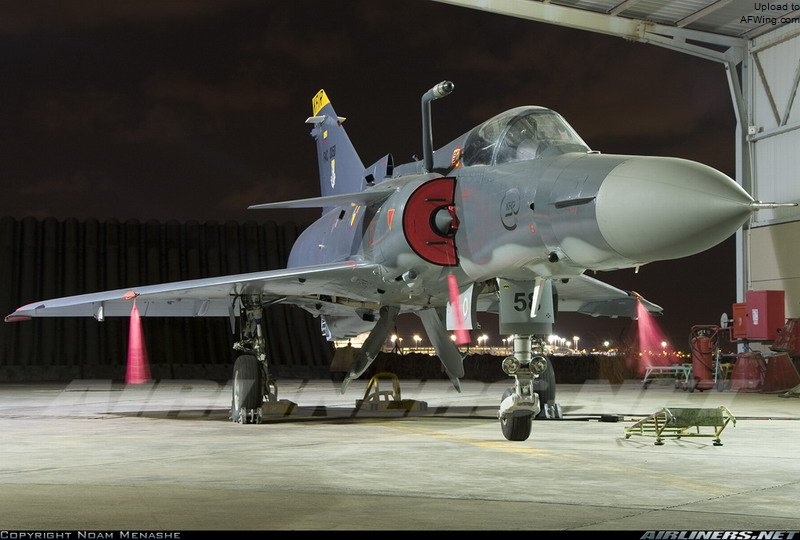

哥伦比亚空军的“幼狮”C.10
智利国家航空公司(ENAER)对本国的“幻影”50 进行了类似于“幼狮”C.2 的升级,升级后的飞机被称为“黑豹”。升级项目始于 1988 年,“黑豹”具有固定式鸭翼和其他启动改进,安装了先进航电。

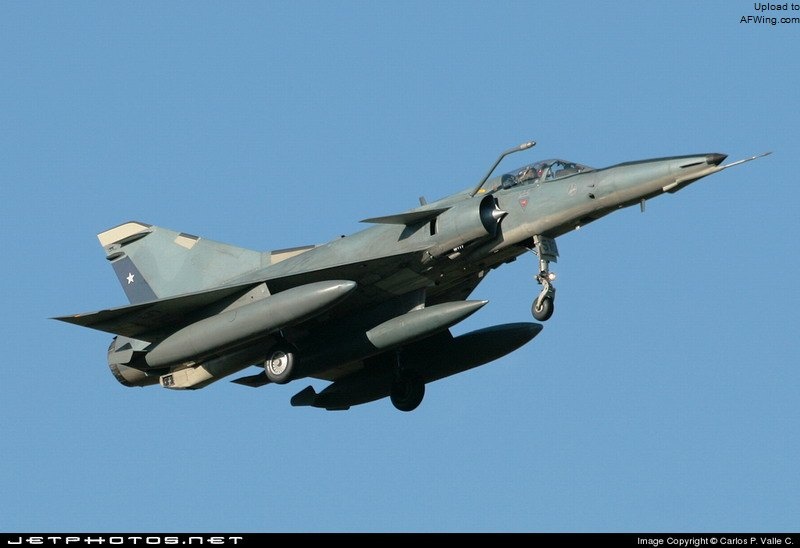

智利 ENAER“黑豹”
南非利用“幼狮”的技术和以色列制造的套件对自己的“幻影”机队进行了升级。1986 年南非阿特拉斯飞机公司推出了自己的“幻影”升级型号——“猎豹”,具有如下特点:
结构升级以达到“零使用时间”。 “幼狮”的鸭翼、机头边条,以及机翼锯齿。 换装“阿塔”09K-50 发动机,该发动机在南非引进“幻影”F1 战斗机时购买了生产许可证。为了匹配新发动机, “猎豹”加大了进气口。 进气道下方增加了两个挂架,使挂架总数增加到7个。 在右侧进气口上方增加了固定空中加油探杆。 马丁-贝克 Mk10 弹射座椅。 全新航电,核心部分来自以色列,南非制造了其中的部分元件。航电大部分安装在加长的机鼻中。
但并不是所有的“猎豹”都应用了上述改进,其中的具体情况在下文中会介绍。航电包括有:
轻量化的以色列埃尔塔 EL-2001 雷达,尽管有所简化,但仍大大好于老旧的“西拉诺”雷达,可在空空/空地双模式中跟踪和锁定目标。 埃尔比特平显,以及南非自制的头盔瞄准具。 自卫套件,包括导弹和雷达告警传感器,主动干扰机,干扰弹投放器(安装在尾部下方的整流罩中)。 全新的导航和武器管理系统。
“猎豹”可发射南非自制的武器,如“弯刀”和“短矛”空空导弹,飞行员可通过头盔瞄准具为导弹指示目标。还能发射以色列的“怪蛇”空空导弹,但“猎豹”的雷达无法支援雷达制导中距空空导弹。当然“猎豹”还保留了“德发”机炮,可挂载普通炸弹、集束炸弹、火箭巢等非制导武器。总体来说“猎豹”就相当于没有安装 J79 发动机的“幼狮”,所以垂尾根部没有冲压空气进气口。
阿特拉斯升级了一批“幻影”,其中既有南非先前购买的,也有从以色列和其他货架获得的二手“幻影”,升级后的“猎豹”具有如下型号:
单座的“猎豹”C 和“猎豹”E。“猎豹”E 是最先推出的型号,改装自“幻影”IIIE,保留了“阿塔”09C 发动机。阿特拉斯共改装了 16 架“猎豹”E,于 1988 年开始服役,1992 年随着“猎豹”C 的出现,这批飞机被封存,所以“猎豹”E 只是过渡飞机。
“猎豹”C 的升级更复杂,阿特拉斯共改装了 38 架“猎豹”C,于 1993 年开始服役。“猎豹”C 可以通过单块式风挡与“猎豹”E 区别开,并且“猎豹”C 在座舱和进气口之间还插入了一段加长段。其他方面的改进还包括加强起落架和改进型航电,部分“猎豹”C 还安装了埃尔比特 EL/M-2021 多模雷达。奇怪的是“猎豹”C 似乎保留了老式的马丁-贝克Mk6 弹射座椅。
“猎豹”C

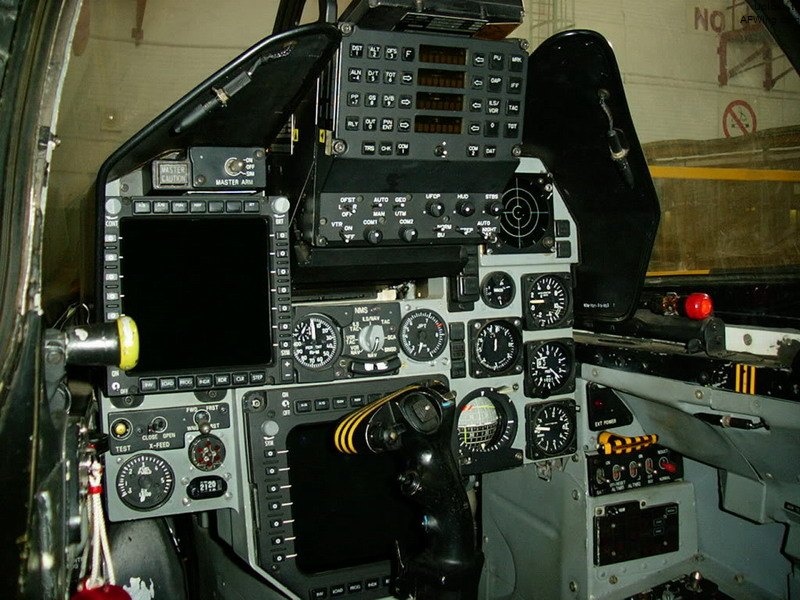

“猎豹”C 的座舱
双座的“猎豹”D,阿特拉斯改装了 16 架“幻影”IIID,1986 年开始交付。在 1992 年南非宣布放弃核武器之前,“猎豹”D 就是该国的核打击飞机,之后转为常规训练和攻击用途。“猎豹”D 也保留了“阿塔”09C 发动机。
“猎豹”D 原型机在以色列改装期间的照片,大约拍摄于 1984-1985 年间。此时改装工作尚未完工,飞机还未涂装。注意该机在鸭翼后方涂上了低可视的以色列大卫星,其尾码不是南非空军的编号,想必是 IAI 内部编号
“猎豹”D

“猎豹”D 的前座舱
“猎豹”R 是侦察型,没有机炮和空中加油探杆,制造了一架而且没有服役。
南非曾经试图为“猎豹”换装俄制克里莫夫 RD-33 涡扇发动机,该发动机也是米格-29 的动力装置。一架“猎豹”D 也改装该发动机进行了测试。但是南非最决定采购全新的萨博-39 战斗机,将“猎豹”全数退役。厄瓜多尔购买了 12 架——10 架“猎豹”C 和两架“猎豹”D,这批飞机翻新后于 2011 年末交付。
“幻影”IIIA:预生产型飞机,具有加长、面积率修形的机身,安装一台42。08kN最大推力、58。84千牛推力的加力推力的“阿塔”09B涡喷发动机,此外还能安装一台13。34千牛推力的SEPR 84助推火箭发动机。配备达索超级Aida或Thomson-CSF西拉诺“白鹳”雷达。为法国空军制造了10架。 “幻影”IIIB:串列双座教练机,共用一个座舱盖。没有雷达,保留机炮和其他武器,以及助推火箭。原型机(基于 IIIA)于1959年10月20日首飞。接下来为法国空军生产了26架基于IIIC的IIIB生产型,以及为法国空军试飞中心生产了一家IIIB。 “幻影”IIIB-1:试验机,制造了5架。 “幻影”IIIB-2(RV):“幻影”IV的空中加油教练机,机鼻安装了模拟空中加油探杆。制造了10架。 “幻影”IIIBE:双座教练机,法国空军“幻影”IIIE的教练机,与“幻影”IIID类似。制造了20架。 “幻影”IIIBJ:以色列空军的“幻影”IIIB。制造了5架。 “幻影”IIIBL:黎巴嫩空军的“幻影”IIIBE。 “幻影”IIIBS:瑞士空军的“幻影”IIIB,制造了4架。 “幻影”IIIBZ:南非空军的“幻影”IIIB,制造了3架。 “幻影”IIIC:单座全天候截击机,具有较长的机身(14.73米),配备西拉诺“白鹳”雷达。“幻影”IIIC装备两门30毫米机炮,机身下可挂载一枚马特拉R.511,NordAA.20或马特拉R530空空导弹,翼下可挂两枚AIM-9“响尾蛇”导弹。该机安装“阿塔”09B-3涡喷发动机,以及助推火箭发动机,为此要拆除机炮。为法国空军制造了95架。 “幻影”IIICJ:以色列空军的“幻影”IIIC,简化航电,去掉助推火箭。1961年~1964年间交付72架。 “幻影”IIICS:1962年提供给瑞士空军用于评估和测试的一架“幻影”IIIC。 “幻影”IIICZ:南非空军的“幻影”IIIC。1962年12月~1964年3月间交付16架。 “幻影”IIIC-2:一架换装“阿塔”09K-6发动机的法国空军“幻影”IIIE,后又改回到“幻影”IIIE。 “幻影”IIID:“幻影”IIIE的双座教练型,换装最大推力41.97千牛和加力推力58.84千牛的“阿塔”尔09-C发动机。机鼻两侧下方增加小边条。根据客户的要求,存在有几乎与该机相同的“幻影”IIIBE、IIID、5DX出口型。 “幻影”IIID:澳大利亚皇家空军的双座教练机。澳大利亚按许可证生产了16架。 “幻影”IIIDA:阿根廷空军的双座教练机。提供的两个1973年交付两架,1982年又交付两架。 “幻影”IIIDBR:巴西空军的双座教练机,制造了4架并于1972年交付,本地编号F-103D。1984年交付两架前法国空军的“幻影”IIIBE来弥补事故损失。 “幻影”IIIDBR-2:翻新和现代化改装后的巴西空军的双座教练机,安装了鸭翼。1988年巴西购买了两家前法国空军的“幻影”IIIBE,升级成DBR-2,巴西空军现有两架DBR也按相同标准进行了升级。 “幻影”IIIDE:西班牙空军的双座教练机。制造了6架,本地编号CE.11。 “幻影”IIIDP:巴基斯坦空军的双座教练机。制造了5架。 “幻影”IIIDS:瑞士空军的双座教练机,1983年交付2架。 “幻影”IIIDV:委内瑞拉空军的双座教练机,制造了3架。 “幻影”IIIDZ:南非空军的双座教练机,1969年交付3架。 “幻影”IIID2Z:南非空军的双座教练机,配备“阿塔”9K-50涡喷发动机,最大推力49.2千牛,加力推力70.6千牛。制造了11架。 “幻影”IIIE:单座战术战斗轰炸机,座舱后增加了30厘米长的航电设备舱加长段。配有西拉诺II雷达,增加了对地模式,改进了导航设备,在机鼻下方鼓包中安装了塔康和多普勒导航雷达。安装“阿塔”尔09C-3涡喷发动机。为法国空军制造了183架。 “幻影”IIIEA:阿根廷空军的“幻影”IIIE。制造了17架。 “幻影”IIIEBR:巴西空军的“幻影”IIIE,制造了16架,本地型号F-103E。 “幻影”IIIEBR-2:翻新和升级的巴西空军“幻影”IIIEBR,安装了鸭翼。四个前法国飞机出售给于1988年巴西购买了4架法国空军“幻影”IIIE,升级为EBR-2,巴西现有的“幻影”IIIEBR也按相同标准升级。 “幻影”IIIEE:西班牙空军的“幻影”IIIE,本地编号C.11。1970年开始交付24架。 “幻影”IIIEL:黎巴嫩空军的“幻影”IIIE,去掉多普勒导航雷达和高频天线。1967年~1969年间交付10架。 “幻影”IIIEP:巴基斯坦空军的“幻影”IIIE。1967~1969间交付架。 “幻影”IIIEV:委内瑞拉空军的“幻影”IIIE,去掉多普勒导航雷达。制造了7架,幸存飞机最后升级成“幻影”50EV。 “幻影”IIIEZ:南非空军的“幻影”IIIE; 17交付1965-1972。 “幻影”IIIO:澳大利亚皇家空军的单座全天候战斗轰炸机。换装最大推力53.68千牛,加力推力71.17千牛的罗尔斯·罗伊斯“阿汶”Mk 67涡喷发动机,制造了一架原型机。1961年3月澳大利亚订购了100架安装“阿塔”发动机的“幻影”IIIE,编号“幻影”IIIO,其中98架按许可证在本地制造。其中49架是“幻影”IIIO(F)截击机,51架是“幻影”IIIO(A)战斗轰炸机,最后都统一成“幻影”IIIO(A)标准。 “幻影”IIIR:单座全天候侦察机,机鼻雷达被做多安装5台照相机的侦察机鼻取代。沿用IIIE的机身,但使用更简单的IIIC航电,保留机炮。为法国空军制造了2架原型机和50架生产型飞机。 “幻影”IIIRD:法国空军的单座全天候侦察机,配备了改进型航电,包括机头下“幻影”IIIE的多普勒导航雷达。还可挂载红外线行扫描多普勒导航雷达或侧视雷达吊舱。制造了20架。 “幻影”IIIRJ:以色列空军的单座全天候侦察机。以色列还把两架“幻影”IIICZ改装成侦察机。 “幻影”IIIRP:巴基斯坦空军的“幻影”IIIR,制造了13架。 “幻影”IIIRS:瑞士空军的“幻影”IIIR,制造了18架。 “幻影”IIIRZ:南非空军的“幻影”IIIR,制造了4架。 “幻影”IIIR2Z:南非空军的““幻影”IIIR,换装“阿塔”9K-50涡喷发动机,制造了4架。 “幻影”IIIS:瑞士空军的单座全天候截击机,配备了休斯TARAN 18雷达和火控系统,装备AIM-4“猎鹰”和“响尾蛇”空空导弹。瑞士按许可证制造了36架。 “幻影”IIIT:发动机测试机,换装9000千克推力的SNECMA TF-106涡扇发动机。 “幻影”IIIX:1982年宣布的纸面型号,配备了更新的航电和线传操纵系统,换装“阿塔”9K-50涡喷发动机。原名幻影3NG。
