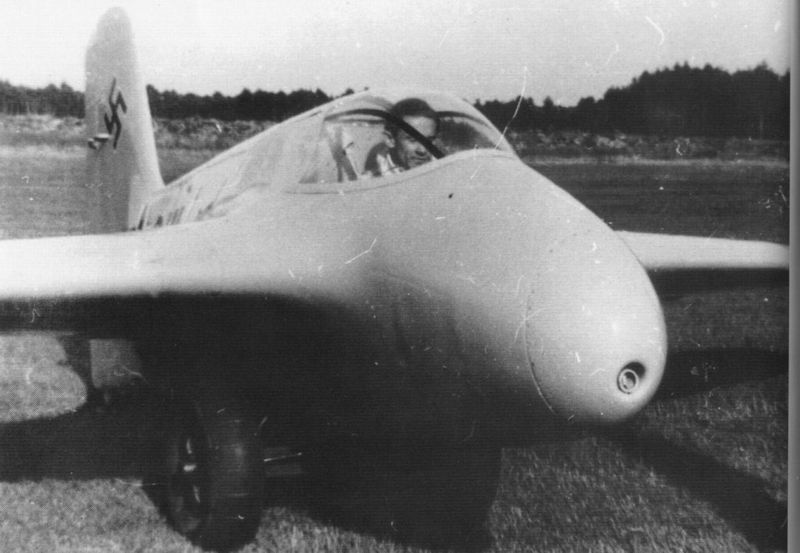

Me 163A 原型机
Me 163A-0 预生产型：在沃尔夫冈.赫斯（Wolfgang Hirth）滑翔机工厂生产，无动力滑翔机，用来训练飞行员。总产量：10 架。
Me 163B 量产型：设计始于 1941 年 12 月 1 日，在布兰迪斯（Brandis）工厂生产，使用 HWK 109-509A 型或 B 型发动机，操纵面有所改进。1942 年 6 月 26 日，第一架 Me 163B 原型机由 Me 110 牵引，进行了无动力试飞。之后在雷根斯堡（Regensburg）工厂生产了 70 架量产型。这一批次又分为 40 架 B-0 前期型（在翼根处装有 2×20 mm MG 151/20 航炮）和 30 架 B-1 中期型（装有 2×30 mm MK 108 航炮）。期间发动机的研制遇到困难，使计划大幅延后，直到 1943 年夏所有的飞机才装上发动机。这 70 架 Me 163 中大约有一半用于试验飞行和进一步的研究，另一半用于装备 EK 16 （第 16 训练大队），真正投入实战的少之又少。总产量：76 架（6架原型机）

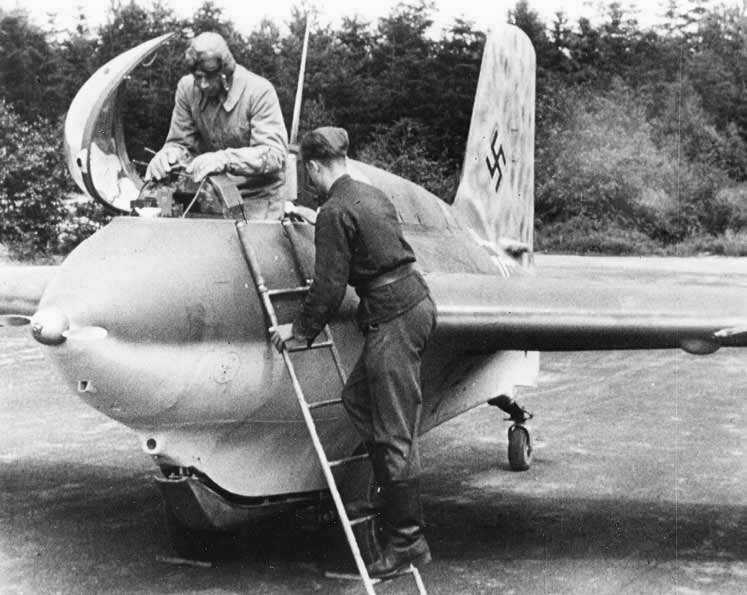

准备升空的 Me 163B
Me 163Ba-1 改装型：由剩余的A型改装而来，用于训练飞行员。
Me 163B-1a 量产型：真正投入实战的量产型，发动机有所改进，其余同 B-1 型类似。1943 年末，Me 163 的生产完全转交给克勒姆技术公司（Klemm Technik），主要分包商是道尼尔公司和 BVB 公司，总装在黑森林进行。由于生产分散在各地，加之许多零件供应商没有生产军械的经验，计划再次大幅延误。直到 1944 年 2 月，第一架 Me 163B1-a 首飞，到 1944 年 7 月，德国空军只接收到了 16 架。到 11 月，月产量提高到 90 架，但 1945 年的总产量只有 37 架（看来德国人真的不行了）。由于克勒姆公司没有生产木制飞机的经验，加之许多零件由战俘加工，总的质量要比梅塞施密特公司的产品差许多。总产量：大约 250 架，全部装备 JG 400（第 400 战斗机联队）。
Me 163S 双座教练机：将 T 液箱（瓦尔特液体燃料火箭发动机的燃料分为两部分：分别为 T 燃料——过氧化氢和稳定剂和 C 燃料——肼/甲烷的水合物，这两种燃料一旦混合就会自燃）改为教官座舱，无动力。总产量：少量。
Me 163S（模型）
Me 163C 改进型：使用 Walter HWK 509C-1 发动机，有主燃烧室和巡航燃烧室，燃料箱增大以提高续航时间，机身中段重新设计使之更加流线形，座舱加压，有气泡形的座舱盖。总产量：5 架（2 架原型机和 3 架量产型）。

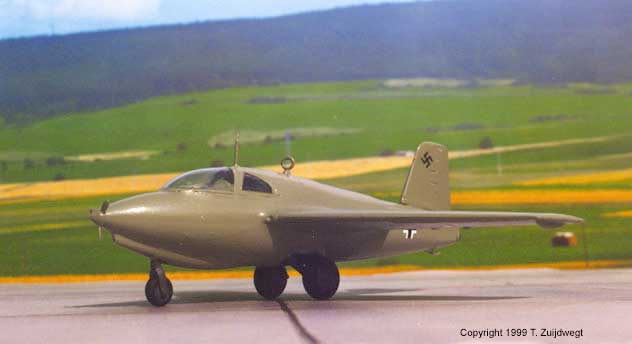

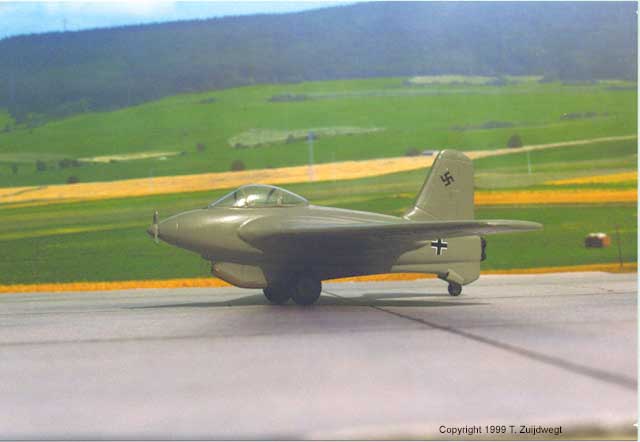

Me 163C（模型）
Me 163D 改进型：163D 是进一步的改进，有可回收的三点式起落架。因为容克公司之后被委派的这个发展任务，所以这个系列之后也被称为 Ju 248，最后计划又回到梅塞施密特公司，结果就是 Me 263。总产量：1 架。

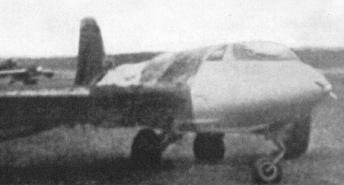

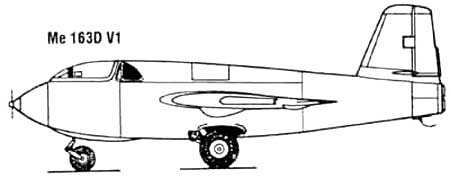

Me 163D

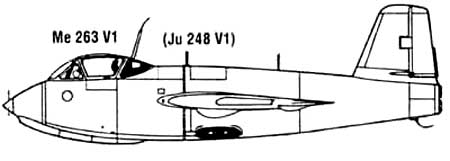

Me 163D（模型） Me 263
侧面图对比

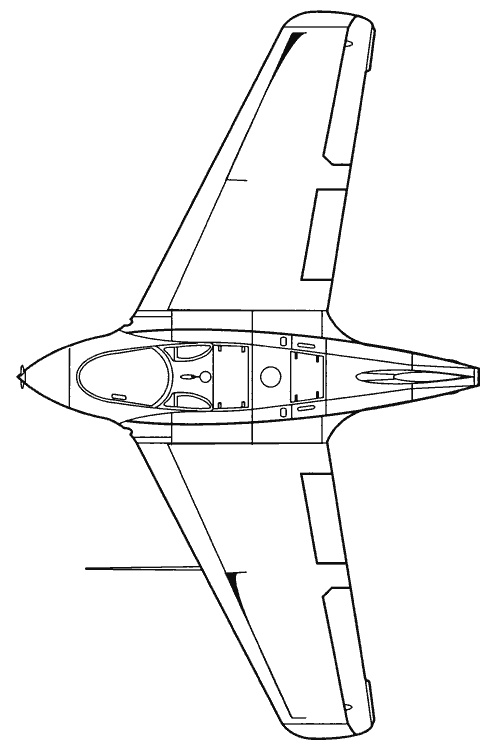

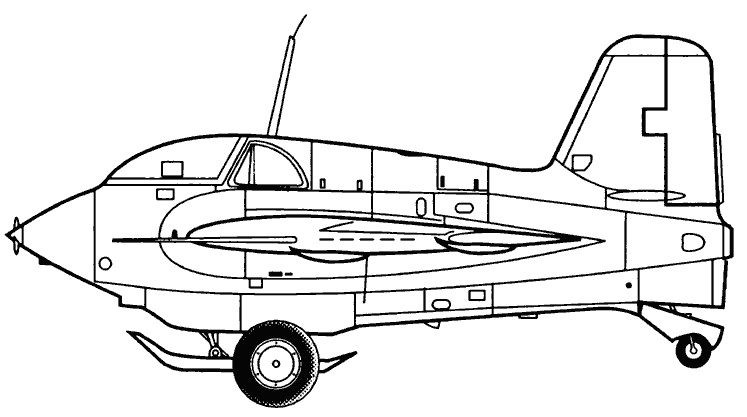

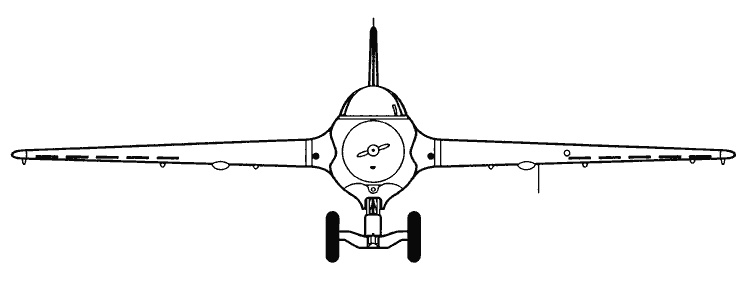

Me 163B 三面图
相关资料： 附录：

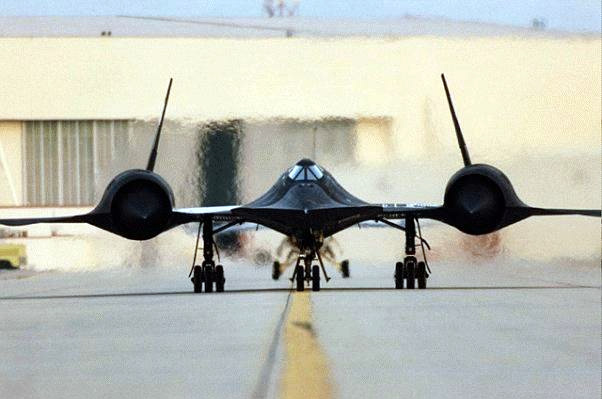

在美国人设置的层层“黑幕”的笼罩下，长期以来人们无法了解“黑鸟”家族的真相。实际上，“黑鸟”家族，即“黑鸟”系列飞机有三代：美国中央情报局的单座侦察机A—12“牛车”及其派生型、试验战斗机YF—12A和美国空军的战略侦察机SR—7l。这三种型别的飞机分别制造了15架、3架和31架。目前仍在使用的“黑鸟”只有4架：由美国空军第9侦察联队第2分遣队使用的两架SR—71A重新服役型、由美国国家航空航天局(NASA)德赖顿飞行研究中心使用的一架SR—71A和一架SR—71B。
在“黑鸟”家族这老少三代中，实际完成研制并装备部队使用的中只有A—12“牛车”和SR—7l“黑鸟”，但SR—71的问世是与前两者密不可分的。清楚了解前两者的来龙去脉，自然就会了解SR—71的由来。 中情局的秘密侦察机A-12
A—12“牛车”，是1959年洛克希德公司为美国中央情报局研制的高空高速侦察机。一些新闻媒体曾介绍的SR-71的原型机A—ll，实际上就是A—12“牛车”。早在1955年，在U—2侦察机首次试飞不久，洛克希德公司专门负责开发研究的“臭鼬工厂”，便开始对U—2的后继机，一种减小雷达反射截面积的超音速侦察机进行基础研究。为了对付当时技术性能逐步提高的苏联雷达系统，在U—2飞机的著名设计师凯利.约翰逊的领导下，“臭鼬工厂”执行了一项代号为“热忱”的计划，以研究速度M3一级、且能极大减小机体雷达反射截面积的新式侦察机。
1957年，该公司首先提出了采用切尖三角形上单翼和两台涡轮喷气发动机的设计方案，代号“天使长1”(AIohangel l)，简称A—l。
接着又提出了一种采用与F—104战斗机相似的具有菱形翼剖面、中单翼布局、装两台涡轮喷气发动机的方案，代号“天使长3”，简称A—2。 在“热忱”计划所研究的减小机体雷达反射截面积技术的A—3之后的各方案，都叫A系列方案，就不加“天使长”这个代号了。所以，后来研制出来并装备使用的A—12和美国长期以来对外宣传称为A—11的飞机，其编号中的A就是“天使长”英语一词的第一个字母，它不表示飞机的用途。 A—12是在A—ll的基础上修改而成的，并且满足了军方提出的要求。与它竞争，是康维尔公司提出的子母机方案。该方案采用升力体外形、是速度M4一级的无人侦察机，绰号“鱼”，计划从B—58“超盗贼”飞机上发射。 美国国防部、空军和中央情报局对这两种竟争方案进行了对比审查，最后选定了A—12方案，并于1959年8月29日正式批准。1960年1月26日，中央情报局与洛克希德公司签订了制造和试验12架A—12侦察机的合同，A—12飞机随之也进入了研制阶段。1962年2月26日，A—12的一号机在洛克希德公司的加利福尼亚州伯班克工厂正式出厂，并被运往位于内华达州称为“死湖”的秘密试验基地。1962年4月26日，A—12进行了首次试飞。 该基地在拉斯维加斯西北，是一片辽阔的干湖，有1500米长的跑道，曾进行过U—2飞机试飞和有名的“红旗”军事演习。为作为A—12飞机的试验和使用基地，该基地于1964年进行了扩建，修建了长达2500米的新跑道。1962年5月2日，l号机在第二次试飞中速度就达到了M1.1。10月5日，开始把右发动机由J75换为推力更大的J58(即JT1lD—20A)进行试飞。1963年1月15日，把左右两台发动机都换成J58进行了试飞。换装了推力更大的发动机后，A—12达到了设计速度性能：7月30日速度突破了M3；同年11月在高度4800米飞出了设计最大速度M3．2。
