海盗旗飘扬（上）——图-160战略轰炸机近况

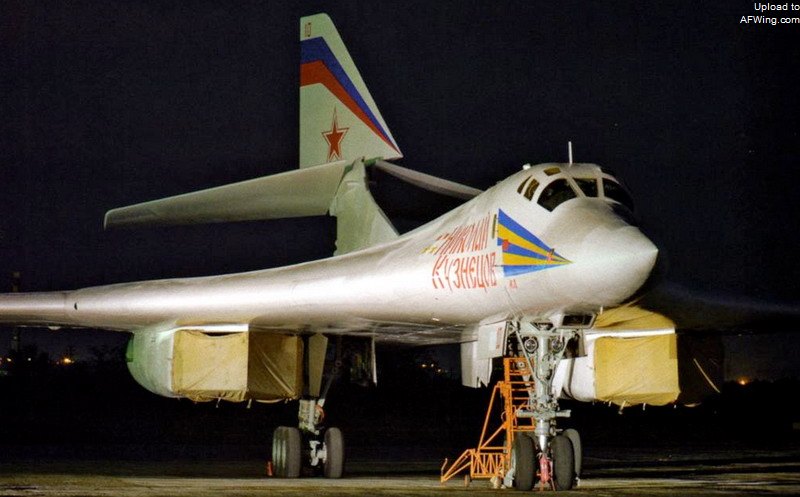

整个垂尾上半部分都是全动方向舵，用于偏航控制

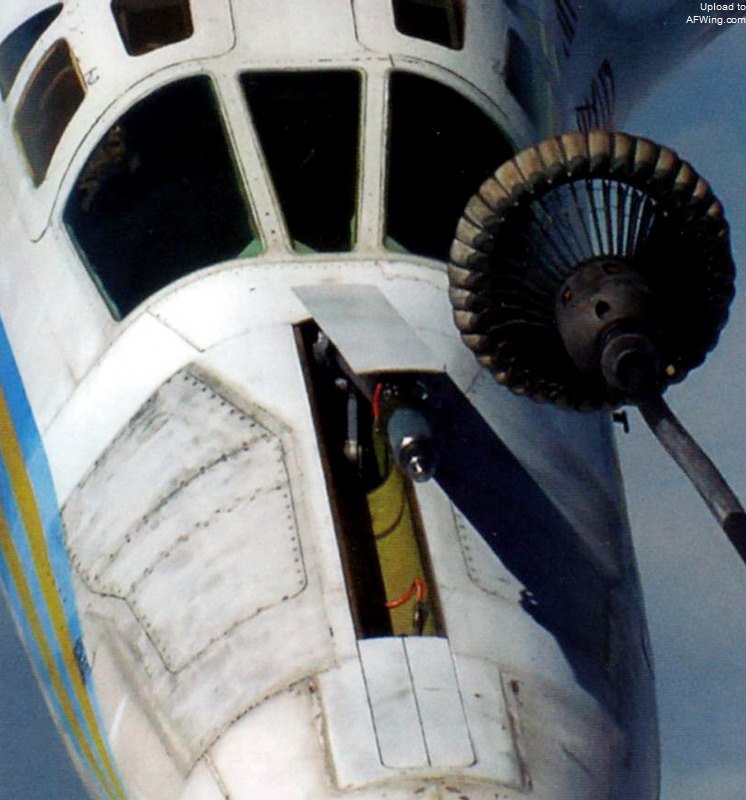

飞机风挡前的机鼻中央还有一个可收放空中加油探管

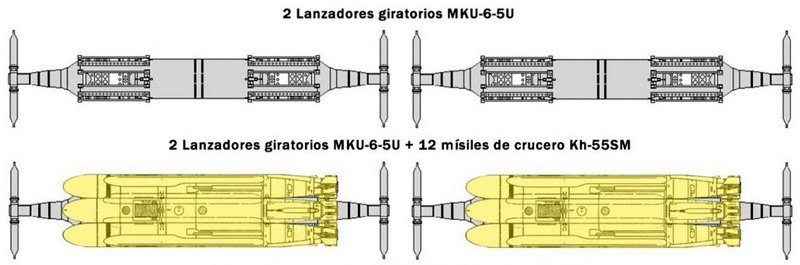

每个弹舱长11.28米、宽1.99米，安装一个MKU-6-5U六挂架旋转发射单元

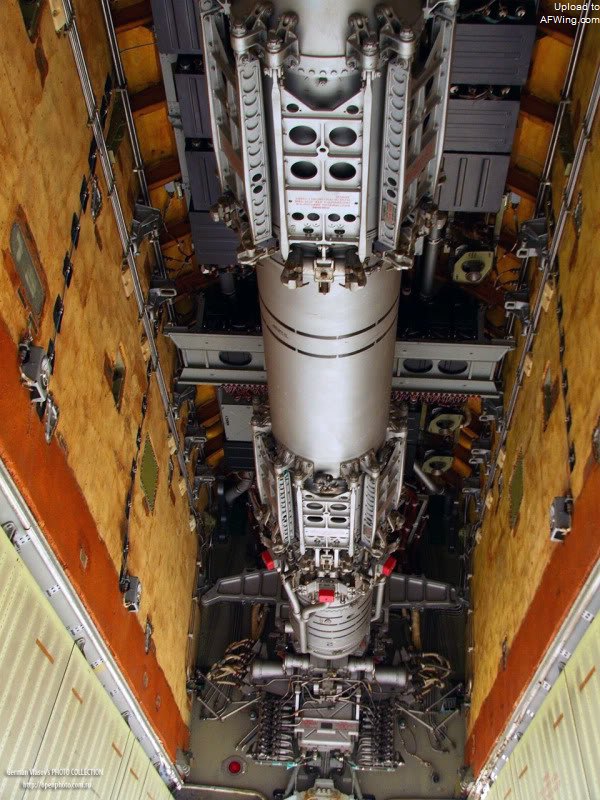

MKU-6-5U挂架

航电套件

　　图-160采用4人制机组，包括坐在驾驶舱前排座椅的机长和副驾驶，以及坐在后排的领航员（负责控制进攻系统）和领航-操作员（负责控制自卫套件）。所有机组乘员都配备了红星K-36LM零零弹射座椅。

　　该机机鼻大型尖锥整流罩内部安装了一台“奥布佐尔”-K导航/攻击雷达，机鼻下方整流罩内安装有OPB-15T“雷暴”光学轰炸瞄准具，可在低光照条件下操作。“奥布佐尔”-K雷达是图-160导航/攻击系统的核心，可以探测和跟踪远距离的海面和地面目标，并能在远程任务中进行测绘修正，以更新飞机的导航系统。

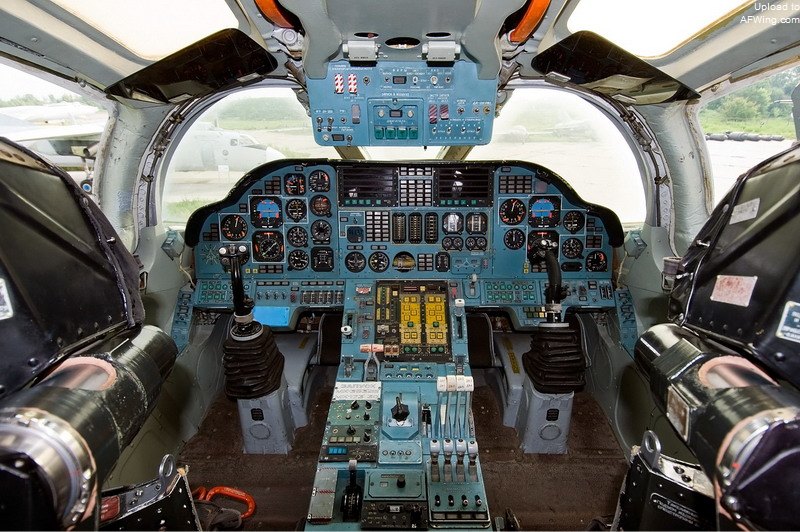

图-160也是苏联第一种采用战斗机式中央操纵杆的重型轰炸机，摒弃了传统的操纵盘

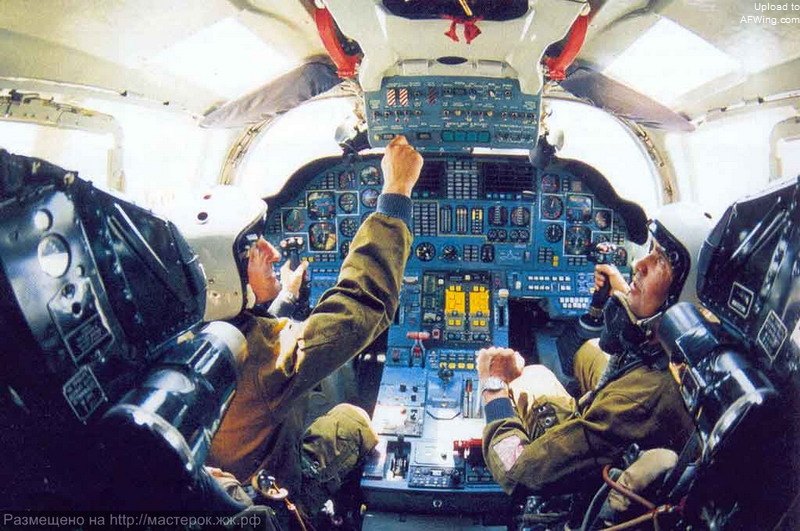

坐在后排的领航员（负责控制进攻系统）和领航-操作员（负责控制自卫套件）

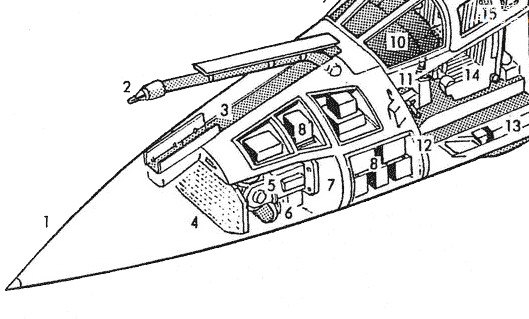

机鼻大型尖锥整流罩内部安装了一台“奥布佐尔”-K导航/攻击雷达

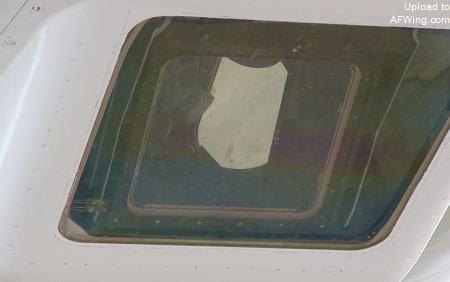

机鼻下方整流罩内安装有OPB-15T“雷暴”光学轰炸瞄准具

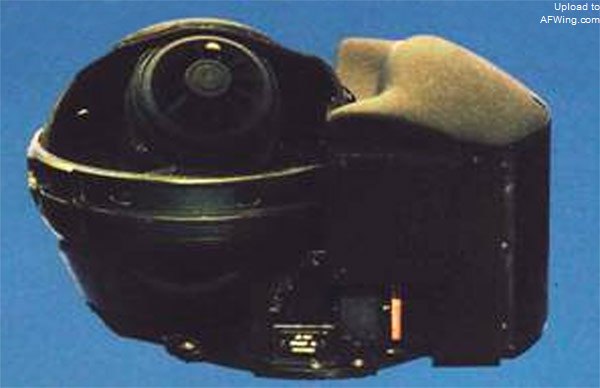

AV-1S天文导航系统

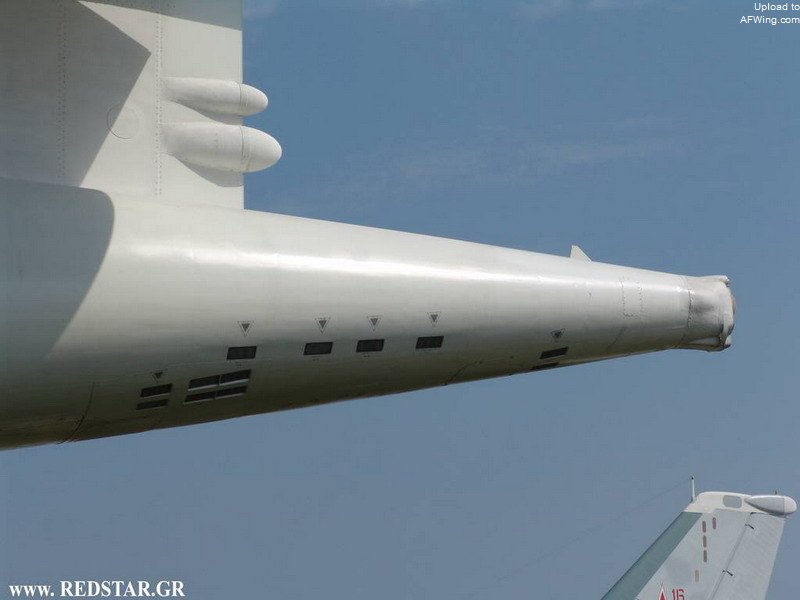

尾部的APP-50箔条/红外干扰弹发射器

　　“奥布佐尔”-K雷达具有抗干扰操作模式，能同时提供4个地面或海上目标的精确位置数据，并能探测天气变化。领航员可以选择一个主要目标，并把其位置数据（基于目标方位和斜距）输入导航系统。该雷达还具有敌我识别功能（IFF），这在探测海上目标时很有用。雷达提供了自动目标探测和跟踪模式，据说在高空无线电地平线距离内能发现300公里外的大型船舶。

　　图-160的导航/攻击套件还包括K-042K惯性导航和AV-1S天文导航系统，后者能实现以全自动导航模式在大洋上空远程飞行，以及在北极圈极端维度内飞行。导航套件采用PA-3移动地图来指示飞机当前位置。

　　该机的“章鱼”瞄准系统负责在发射导弹前把目标位置数据加载到Kh-55SM和Kh-555导弹的控制系统中。这套武器控制系统采用12台计算机来处理复杂的任务，在图-160的整套航电中，有超过100台独立的计算机在飞行或地面维护时控制着各种操作。

　　“海盗旗”的“贝加尔湖”综合自卫套件由专门的机组人员控制，其大部分组件安装在后机身。俄罗斯没有公开该系统的雷达告警接收机，目前已知该系统具有“火花”后向导弹逼近告警传感器、主动雷达干扰机和24单元APP-50箔条/红外干扰弹发射器。

武器

　　图-160最初的主要武器是“彩虹”设计局研制的Kh-55（AS-15“肯特-A”）导弹，这是一种亚音速地形跟踪空射巡航导弹，射程2500公里，能安装20万吨当量的核弹头，用于打击已知坐标的战略目标。Kh-55于20世纪70年代后半期开始研制，在1978年进行了首次试射，于1981年投产，两年后进入苏联空军服役。Kh-55SM（AS-15“肯特-B”）是Kh-55的增程型，兼容相同的六发旋转发射架。该弹引入了保形油箱，射程增加到3000公里，除此之外的战斗部和制导系统和Kh-55保持不变。

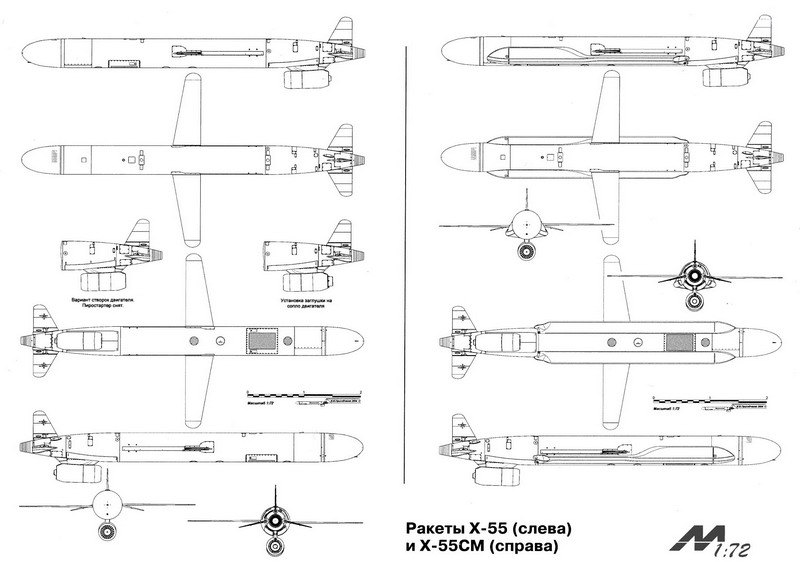

Kh-55与Kh-55SM巡航导弹对比

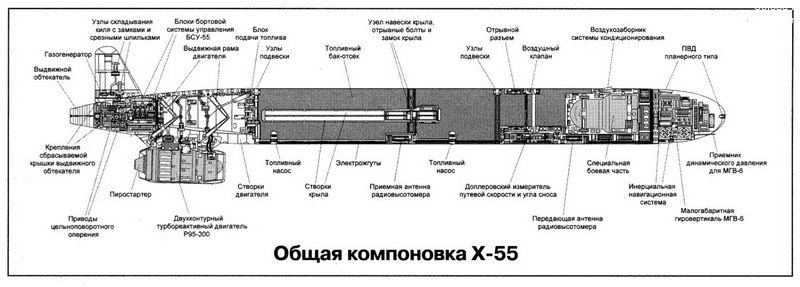

Kh-55巡航导弹结构图
