渐行渐远的“土豚”（上）——通用动力F-111战斗轰炸机

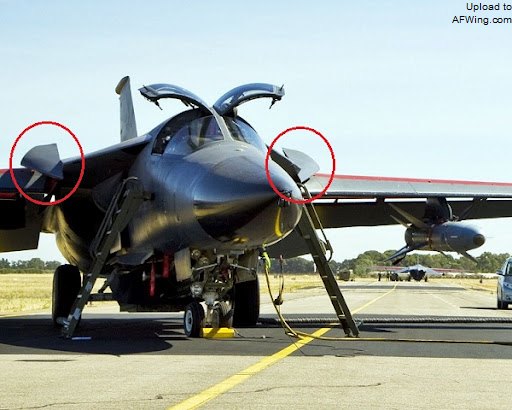

F-111A 的“三重犁 I”进气口具有大型附面层隔板

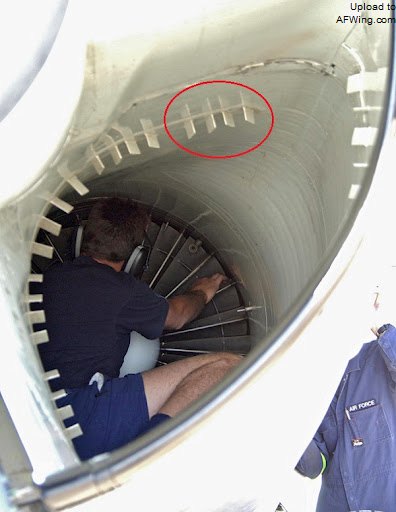

进气道内的涡流发生器

　　固定翼套前缘可向下偏转，在大迎角或重载状态时，前缘顺气流偏转以改善翼套和机翼交界处上方的气流状态。可变后掠翼最大后掠角可从 16 度增大到 72.5 度，机翼上表面有一组用于横滚控制的扰流片，没有副翼，后缘是全展长双缝襟翼，在机翼处于最大后掠位置时襟翼自动断开连接。机翼前缘安装有全翼展缝翼，在飞机处于低速或大迎角提高升力状态时缝翼通过齿轮齿条系统伸展开，避免飞机失速。

可偏转的翼套前缘

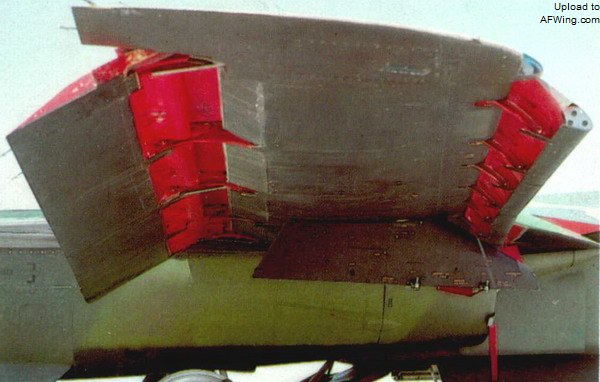

前缘缝翼与后缘双缝襟翼

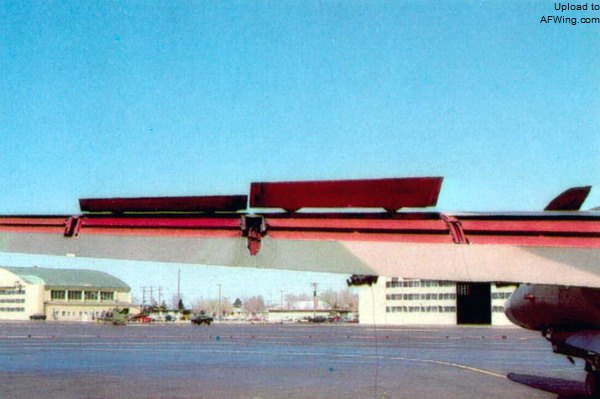

用于横滚控制的扰流片

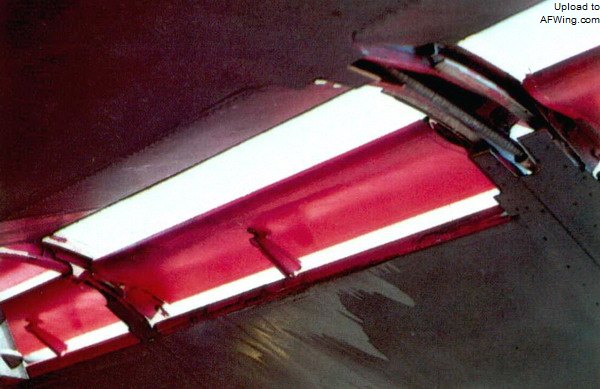

双缝襟翼的滑轨与驱动蜗杆

　　在紧急情况时，F-111A 的座舱可作为整体逃生舱从机身分离并依靠火箭推离飞机。飞行员和系统军官并排坐在增压座舱中，无需佩戴氧气面罩和压力服。弹射的第一步是启动一系列的爆炸螺栓断开与座舱连接的所有液压管线和电线；接下来一个大推力火箭点火将整个座舱推离机身；分离的座舱后部带有机背的一部分，目的是平顺气流；降落伞打开后，救生舱开始发射反雷达箔条弹，缓冲/漂浮气垫迅速充气以降低救生舱着陆时的冲击。所有这些步骤可在零高度零速度状态下进行，例如 F-111A 停在跑道时。万一在海面上空弹射时，完全密封的救生舱可长时间漂浮在海面，通过移动基座上的一个销子，操纵杆也可兼做舱底泵。在 F-111A 的服役过程中救生舱也实际弹射了几次，但是降落速度过快，着陆时的冲击导致乘员受伤，所以 F-111 后期型改用了传统的弹射座椅。

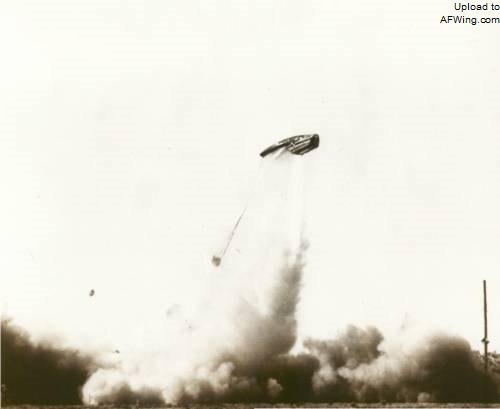

在强大火箭的推动下，救生舱整体脱离机身

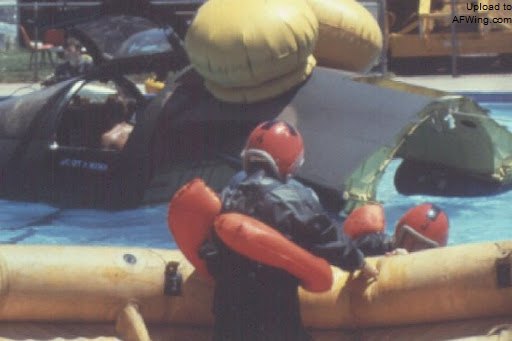

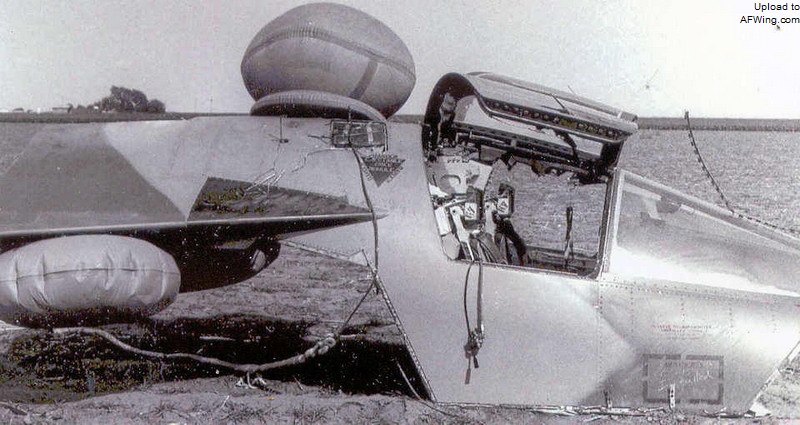

降落前救生舱的缓冲/漂浮气垫完全充气

　　F-111A 的平尾是全动式，没有升降舵。两个尾喷管间的后尾锥安装有放油口，这在航展中经常使用到，飞行员一边放油一边开加力，在机尾形成巨大的火焰，成为 F-111 的保留节目。

F-111 的喷火绝技

　　F-111A 有 6 个翼下挂架可挂载炸弹、火箭弹或副油箱。最外侧的一对挂架是固定式的不可旋转，通常情况下这两个挂架挂载外挂物时，机翼后掠角限制在 16~26 度之间变化。内侧的四个挂架安装了枢轴可顺气流旋转，在全部后掠范围内都可保持与中轴线的平行。F-111A 具有小型内置弹舱，可挂载两枚 340 千克的炸弹。弹舱内也可安装一门 20 毫米 M61A1 机炮及 2,000 发弹药。

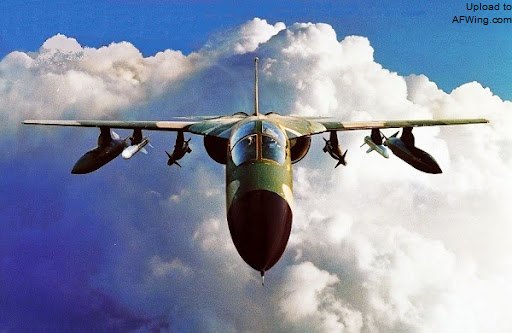

F-111A 的机翼下方有 6 个挂架，因为只有内侧的 4 个可以旋转，所以一般不安装最外侧的两个挂架

　　在极端情况下，F-111A 可挂载多至 50 枚的 340 千克炸弹，弹舱两枚，剩余的挂载 6 个机翼挂架，或 26 枚 454 千克炸弹。但是在这种极限挂载状态下，机翼后掠角不得超过 26 度，并不适于实战。如果机翼需要后掠至 54 度，载弹量要减至 26 枚 340 千克炸弹。在美国空军标准程序中，根据航程的要求，F-111A 的可用载弹量在 3,600~9,000 千克间，例如任务航程 2,776 千米，那么最大载弹量是 7,200 千克。

　　APQ-113 前视攻击雷达是工作在 J 波段（16~16.4GHz）的大型液冷雷达，由驾驶舱右侧的系统军官操作，用于导航、空/地测距和武器投放。该雷达也有空空模式，可与 20 毫米机炮或响尾蛇导弹交联。

　　F-111A 有空中加油设备，座舱后的机背左侧是美国空军标准的硬杆式空中加油口。

RF-111A

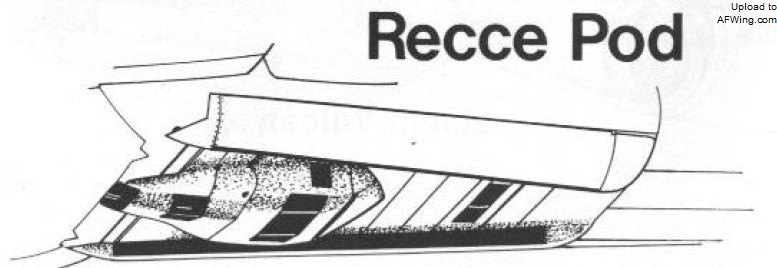

　　RF-111A 是 F-111A 的战术侦察型，在弹舱内安装了侦察照相机的电子设备，1965 年 12 月 3 日正式立项。
