RD-93 尾喷管内部，可以看到加力燃烧室以及火焰稳定器
尾喷管

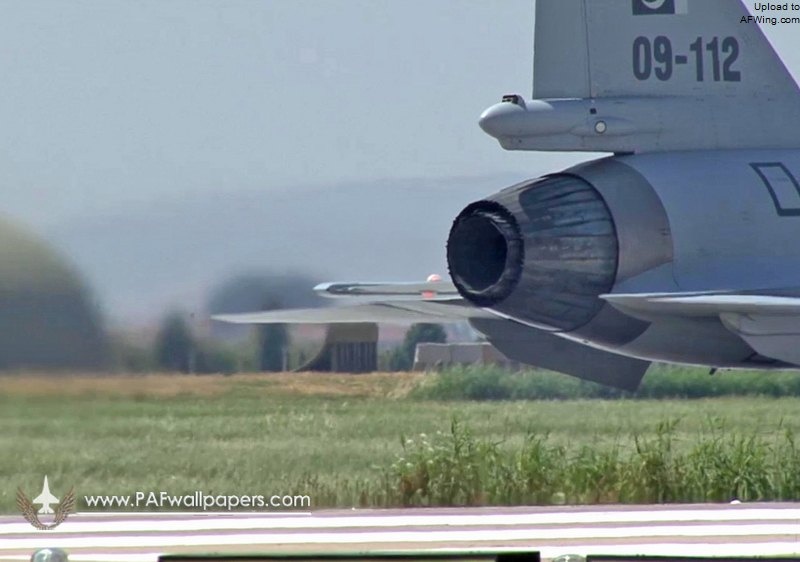

发动机怠速时，尾喷管放到最大，产生的推力极小，或不产生推力

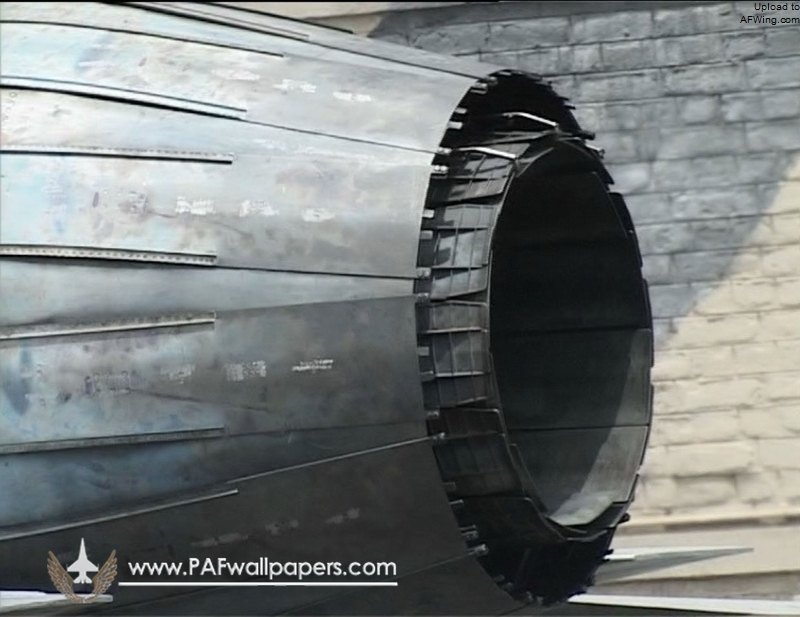

不开加力时，发动机喷管收到最小以保证推力

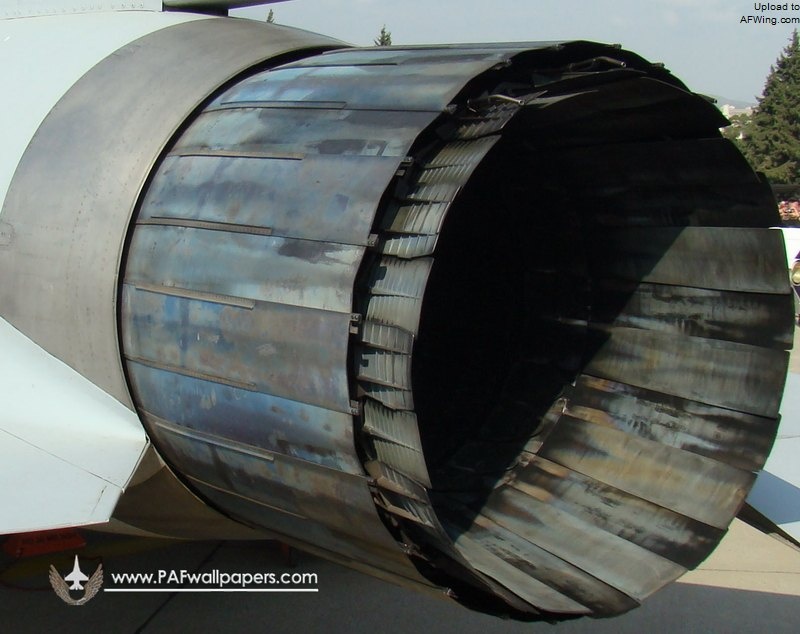

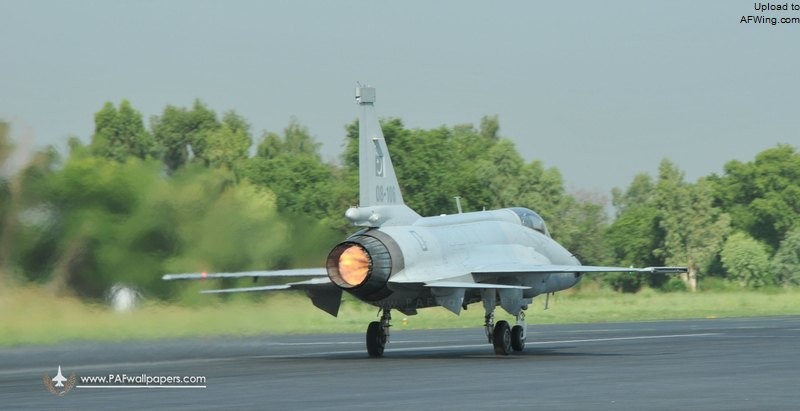

开加力时，喷管放到最大，这时可以产生 8,795 千克的推力。成飞正在测试 WS-13 发动机，未来很有可能安装到 JF-17 上

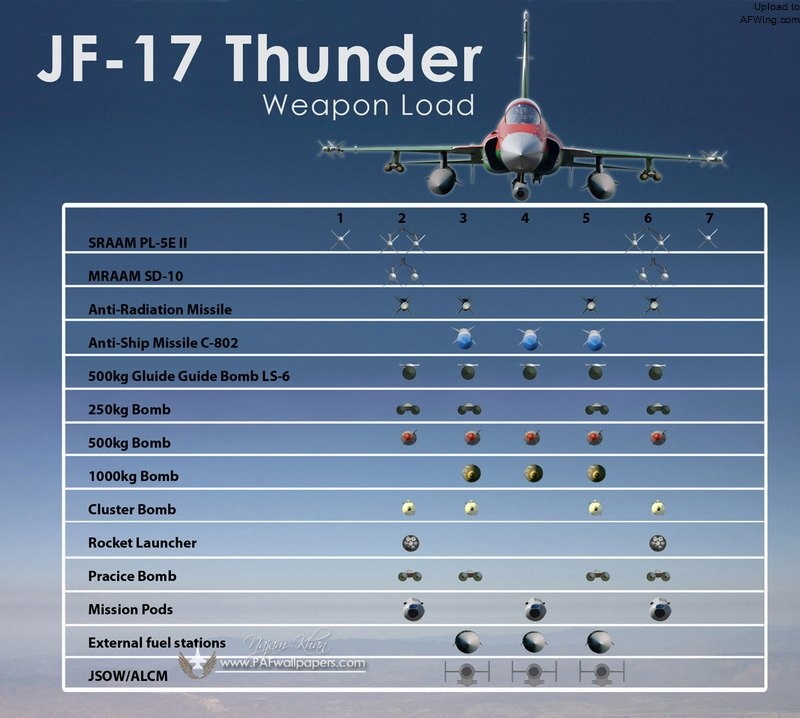

JF-17 的外挂物列表

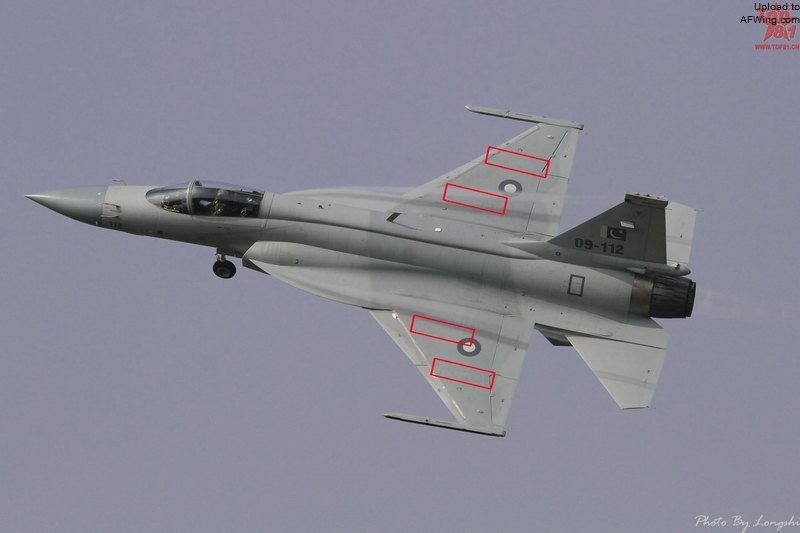

武器滑轨/硬点

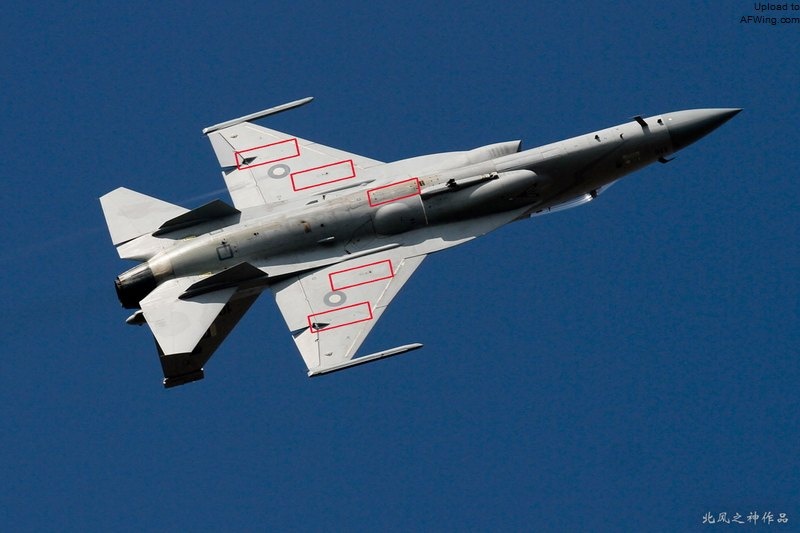

JF-17 共有 7 个用于挂载武器的副油箱的硬点，翼尖两个，翼下四个，机腹一个

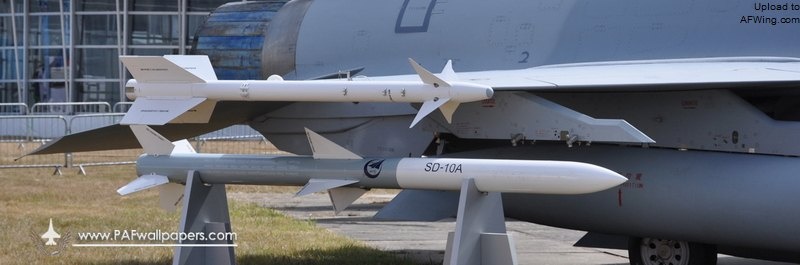

JF-17 的 1、2、6、7 挂架主要用于挂载空空导弹。JF-17 的翼尖挂架（1、2 号）可挂载两枚 AIM-9L 或 PL-5E 近距空空导弹。 6、7 号挂架可通过双联挂架挂载四枚 SD-10A 超视距空空导弹。6、7 号挂架也可以挂载任务吊舱，诸如 WMD-7 光电瞄准吊舱和 KG-300 电子战吊舱

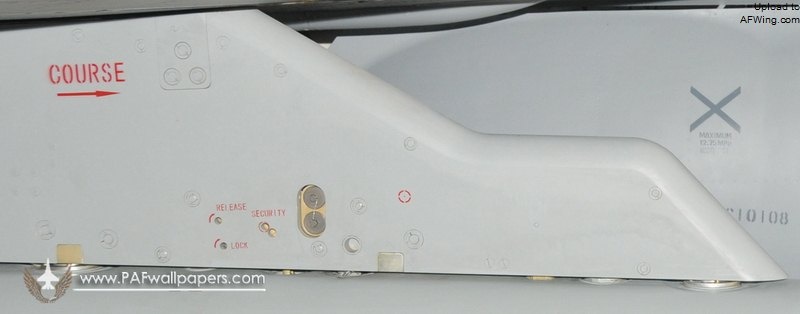

3、5 号挂架特写，可挂载多种武器和副油箱。单个挂架可挂一吨的武器，包括 MK-82/84 炸弹、LT-2/GBU-10/12 激光制导炸弹、不同规格的 LS-6 滑翔制导炸弹、C-802 反舰导弹（ASM）和 H-2/4 火力圈外武器（SOW），未来还可以挂载拉阿德空射巡航导弹（ALCM）
