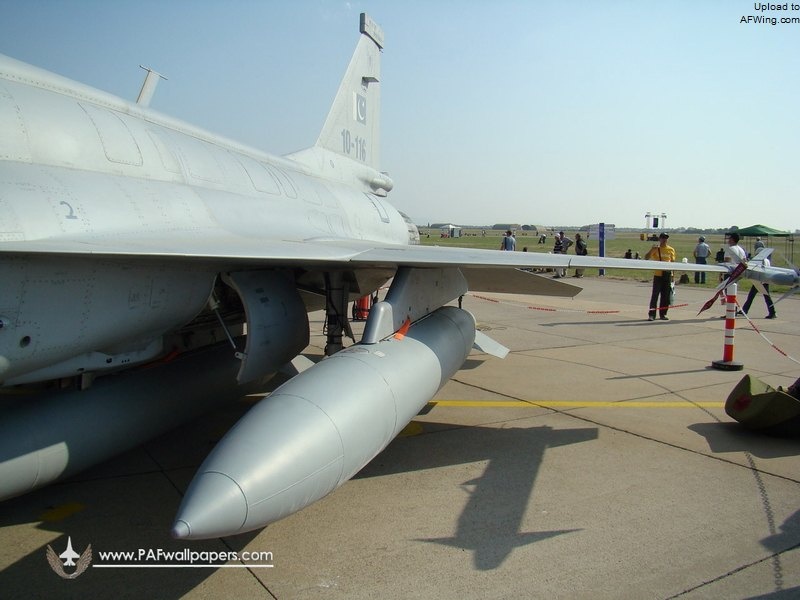

3、5 号挂架可以挂载 1,100 升的副油箱，挂架上有说明标示

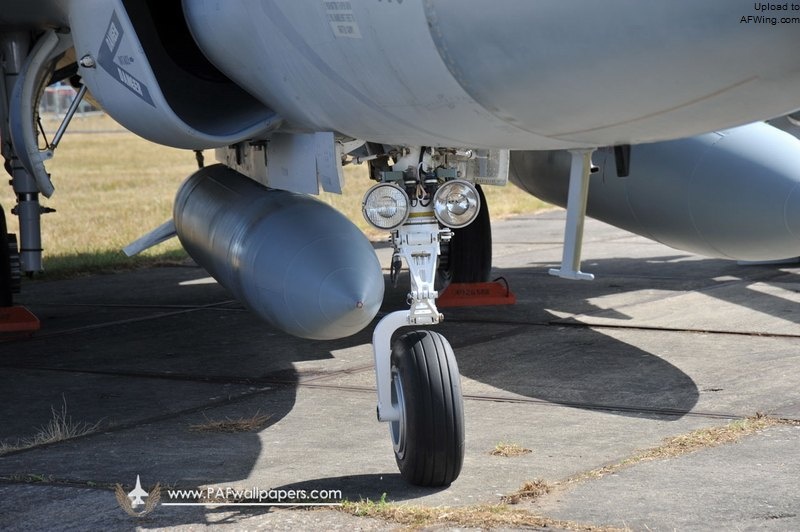

4 号挂架一般挂载 800 升副油箱，当然也可以挂载一吨的武器
在空空和空地任务中，JF-17都可以挂载 3 个副油箱（2X1,100 升，1X800 升）。
挂载如下外挂物时，高-高-高任务剖面最大航程 3,000km。：2 x PL-5E II + 2 x SD-10A + 2 x 1100 L + 800 L 副油箱。
挂载如下外挂物时，中-低-低-高任务剖面最大航程 1,200km。：2 x PL-5E II + 4 x 250kg 炸弹 + 2 x 1100 L + 800 L 副油箱。
武器挂载方案

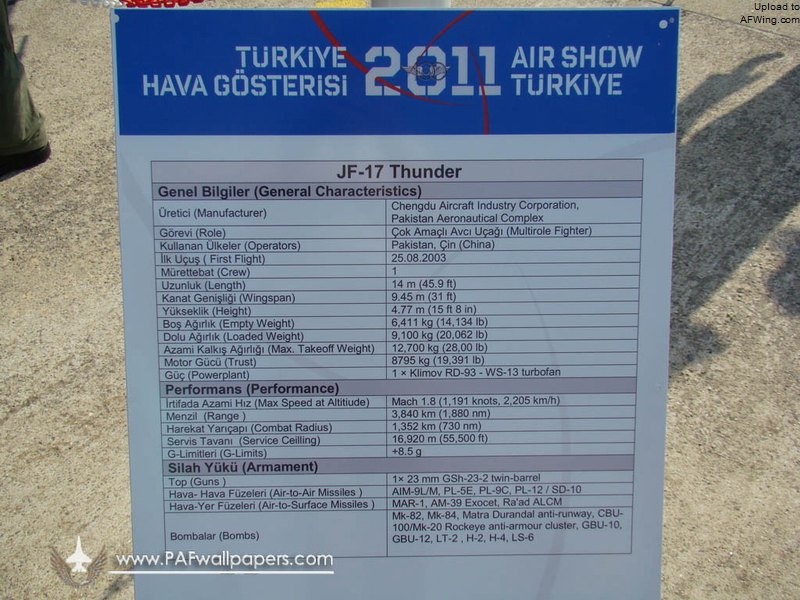

2011 年土耳其航展上 JF-17 的规格表
JF-17 的最大起飞重量为 12,400 千克，最大外挂重量 4,000 千克。
4xSD-10 中距空空导弹，翼下多重挂架（总重量 900kg） 2xPL-5E 近距空空导弹，翼尖（总重量 170kg） 1×800 升中线副油箱 （648kg）+40kg（油箱重量）=690kg 2×1,100 升副油箱，机翼内侧挂架 （总重量 1,782 kg）1782+120kg（油箱重量）=1,900kg 总重量=900+170+690+1,900=3,660kg
4xSD-10 中距空空导弹，翼下多重挂架 （总重量 900kg，100kg 挂架重量） 2xPL-5E 近距空空导弹，翼尖 （总重量 170kg） 1×800 升中线副油箱 （总重量 648kg）+40kg（油箱重量）=690kg 2x1,100kg 拉阿德空射巡航导弹，机翼内侧挂架（总重量 2,200kg） 或 2x1,200kg H-4 火力圈外武器，机翼内侧挂架（总重量 2,400kg） 或 2x980kg H-2 火力圈外武器，机翼内侧挂架（总重量 1,960kg） 总重量=900+170+690+2,200=3,960kg（拉阿德空射巡航导弹） 总重量=900+170+690+2,400=4,160kg（H-4） 总重量=900+170+690+1,960=3,720kg（H-2）
4xSD-10 中距空空导弹，翼下多重挂架（总重量 900kg） 2xPL-5E 近距空空导弹，翼尖（总重量 170kg） 2x925kg Mk-84 激光制导炸弹（LGB），机翼内侧挂架（总重量 2,000kg，1,850kg+150kg LGB套件） 1x280kg WMD-7瞄准吊舱，中线 挂架=280kg 总重量=900+170+2,000=3,070kg
武器

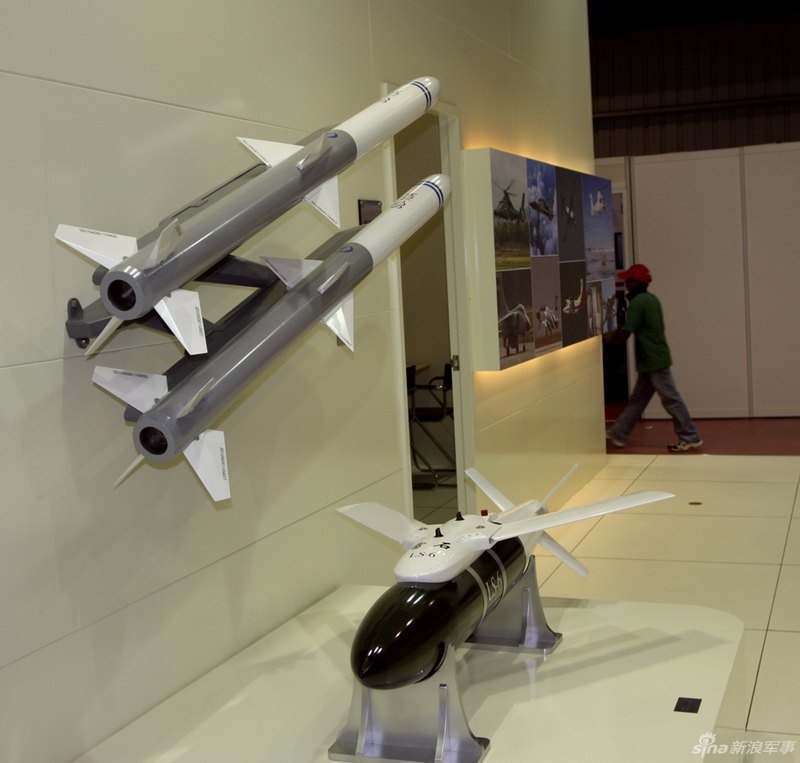

多重挂架上的 SD-10A 中距空空导弹，下方是 LS-6 500kg 滑翔制导炸弹，圆概率误差小于 15 米

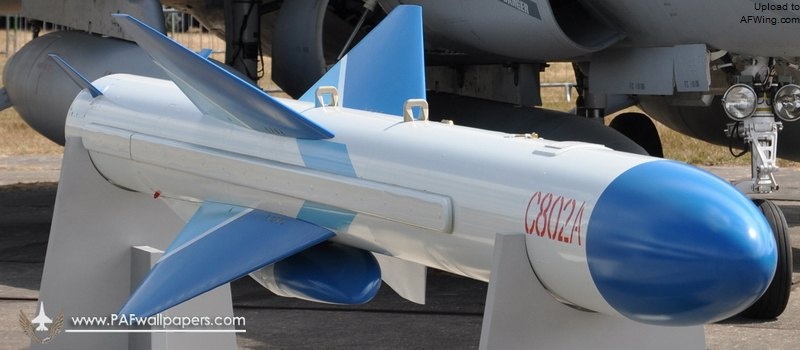

C-802A 反舰导弹，射程 180km，2011 年 11 月在JF-17上进行了试飞

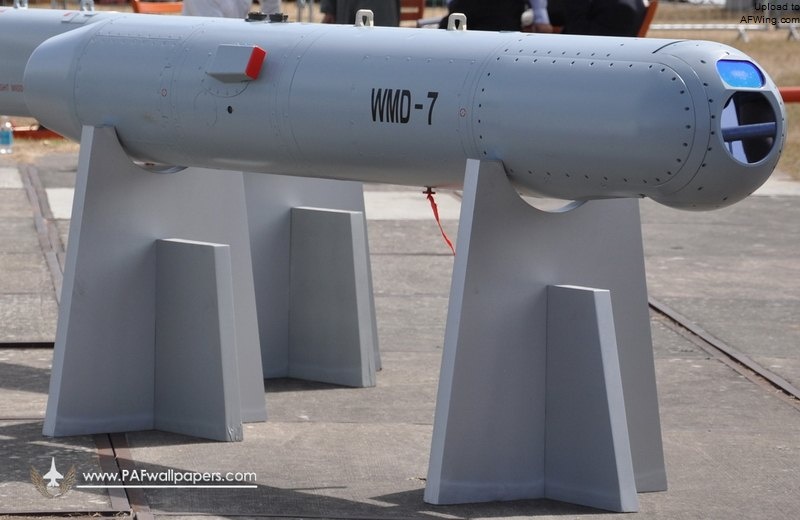

WMD-7 光电瞄准吊舱内置红外、TV 和激光传感器，可昼夜搜索、跟踪和指示目标。红外探测模式作用距离 20km，识别距离 15km。TV 模式的数据分别为 22km 和 17km

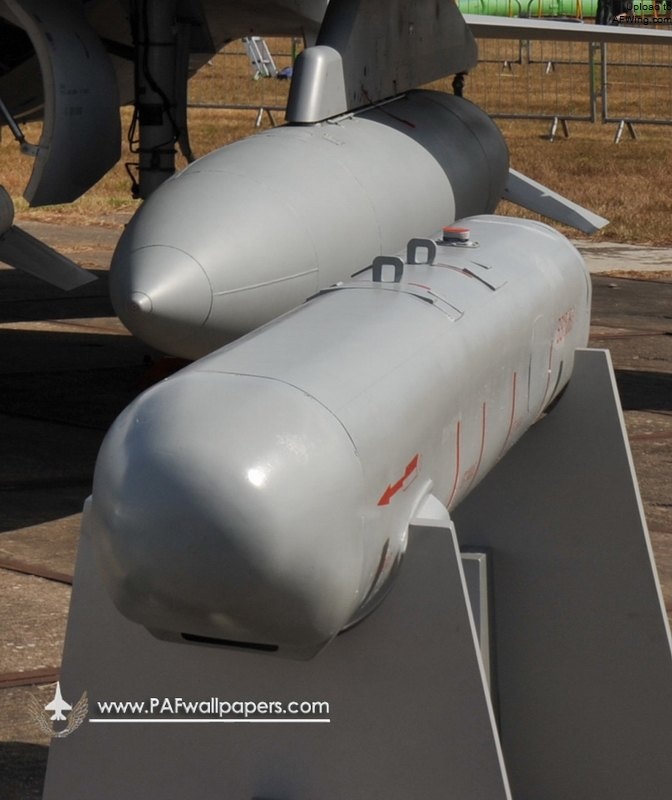

KG-300 机载自卫干扰吊舱是一个独立的系统，可挂载在机腹中线或机翼挂架。KG-300 可对多目标进行干扰，具备多重信号参数测量、欺骗和干扰敌机的雷达
