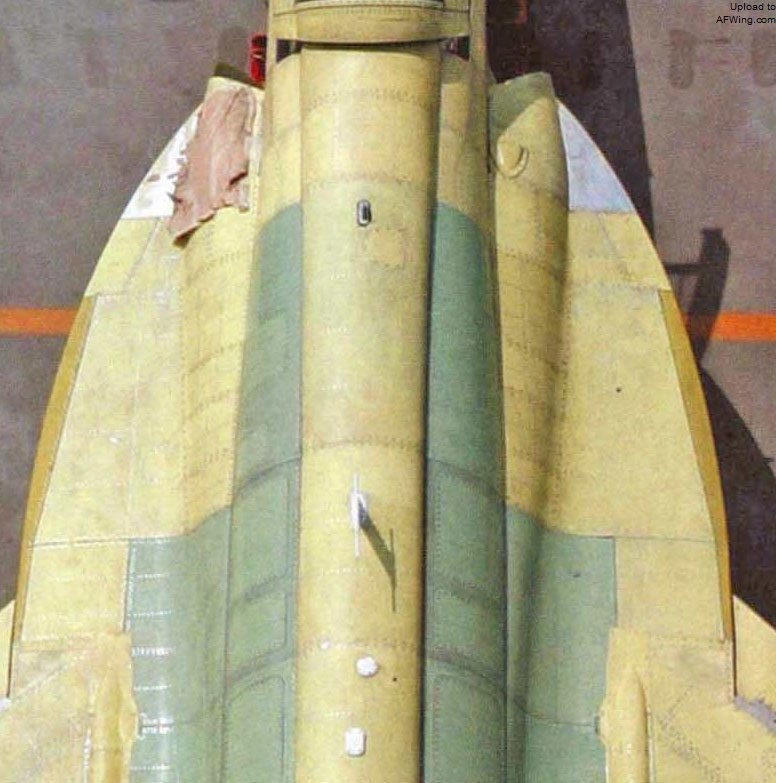

规则分布的附面层吸除孔，红框区域是地面空调车接口
前缘边条
前缘边条可以增加升力并增强飞机的大迎角机动性
前缘襟翼和后缘襟翼、副翼
前缘襟翼可向下偏转以提高升力

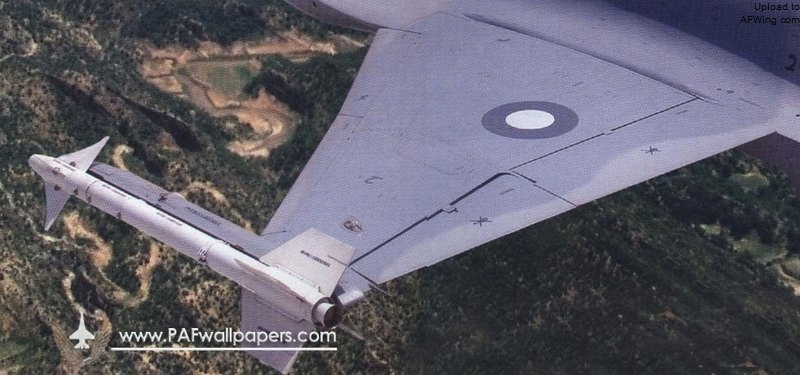

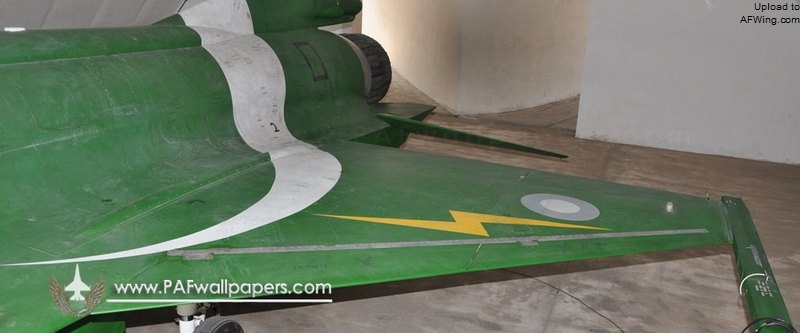

JF-17 机翼全景图，后缘有襟翼（内侧）和副翼。机翼前缘外侧后掠角稍小。翼尖是 PL-5E 导弹

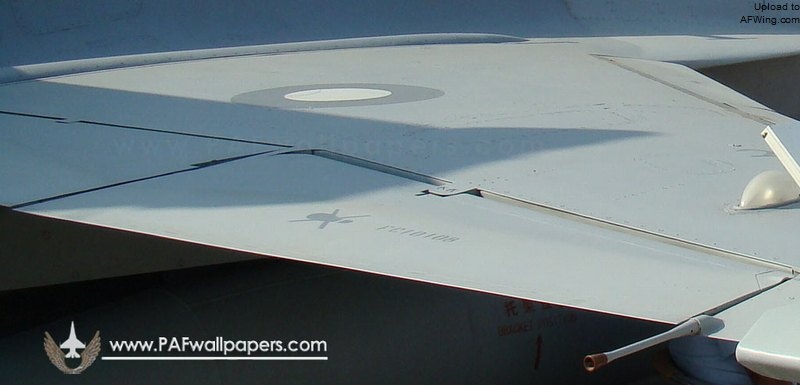

副翼细节，上面有禁止踩踏标示

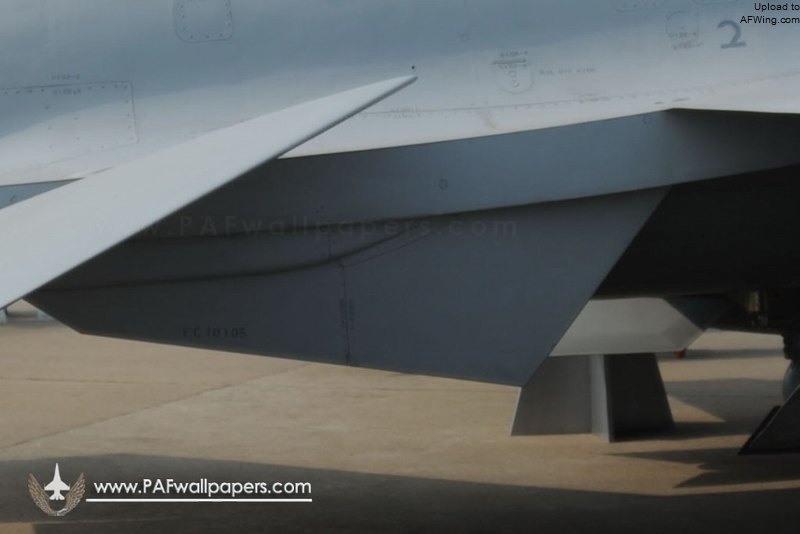

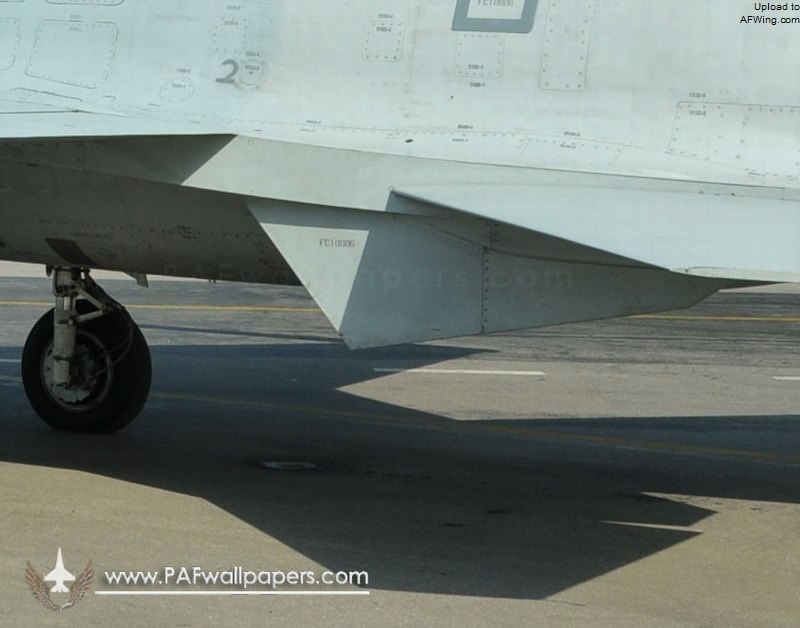

双腹鳍位于后机身下方两侧，在飞机挂载大量武器重载起飞时可以增加纵向稳定性，并增加飞机的大迎角性能。万一机腹迫降时，腹鳍也能起到保护发动机舱的作用。JF-17 机身两侧涂覆有雷达吸波材料（RAM），以降低飞机的雷达特征信号。JF-17 是世界上具有较小雷达、目视/红外信号特征的战斗机。
Najam Khan
机身中部
JF-17 的机身和机翼内可装载 2,330 千克燃油，为了增加航程，在机腹中线可以挂载一个 800 升的副油箱，在机翼内侧挂架可以挂在两个 800 或 1,100 升的副油箱。

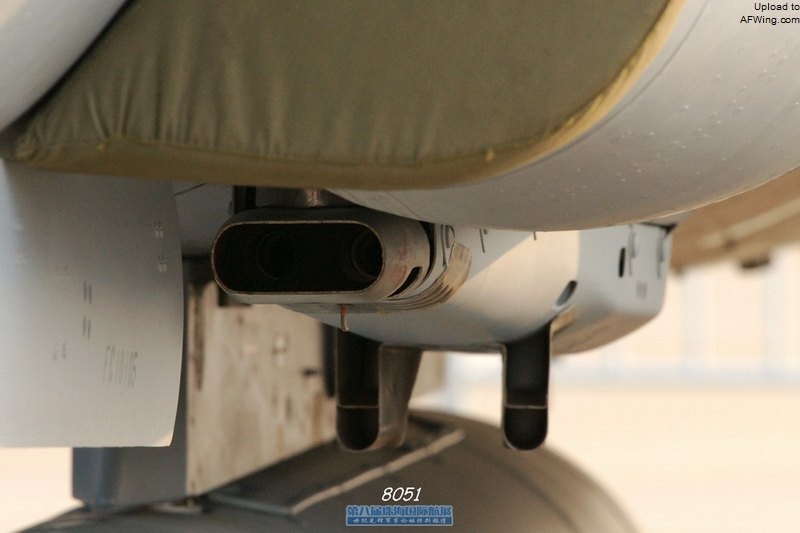

机炮
JF-17 的 23 毫米 GSh-23-2 双管机炮安装在左侧进气口下方，弹药箱就在机炮旁，可容纳 250 发 23 毫米弹药。
