AN/APQ-159V（5）雷达
KB-26A 照相枪则用于在空对空机炮和导弹状态对光环和目标进行拍照，以记录攻击情况。根据定时器的设定，停止射击后照相枪可以继续拍照 0、3、10、20 秒。

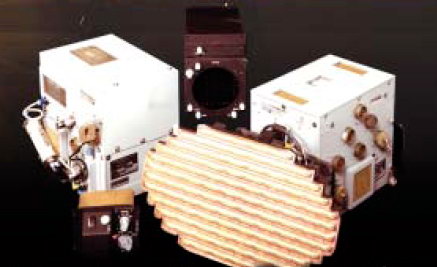

可用于 F-5E 的 EL/M-2032 雷达
F-5E 其它航电设备包括：霍夫曼电子的 AN/ARN-56 塔康系统，AN/ARC-50 超高频电台，AN/APX-72 敌我识别系统，无线电罗盘，AN/AIC-18 内话系统，SST-181“天空亮点”X 波段二次雷达应答机，以及新型固态高度和航向基准系统。
但由于客户的多样性，F-5E的航电配备相当混乱。如利顿 LN-33 惯导系统最初只装备伊朗、沙特、巴西订购的 F-5E，但后期则成为所有 F-5E 的标准设备；ALR-46 雷达告警接收机只用于沙特的型号；巴西和智利选用了科林斯的 VHF-20 电台和 VOR/DME 设备，伊朗、马来西亚和台湾则选用 AN/ARN-84（V）塔康等。其它选装设备包括：半保形 AN/ALE-29 箔条/燃烧弹投放系统；DF-206 低频无线电罗盘；科林斯仪表着陆系统和飞行指引系统。
第三节 服役历程
美国海军
“虎 II”在美国海军中服役的历程和著名的“TOP GUN”密切相关。这个位于 Miramar 海军航空站的海军战斗机武器学校（NFWS，正式成立于 1972 年）于 1968 年正式启动异机种空战训练计划（DACT）。这是对美国海军航空兵在越南空战中表现不佳的直接反应，也是从海军高层再度重视空战格斗训练的开始。
1969 年，TOP GUN 首期训练开始。和以前重视导弹攻击训练不同，DACT 训练着重在于空战格斗。为了使训练尽可能逼真，TOP GUN 尽量采用性能接近对手飞机的机型来进行模拟对抗——事实证明这一点是非常有效的，经过训练的美国海军飞行员在上战场之前就已经了解了对手的优势和弱点，尽管模拟不是绝对逼真，但已经足够令菜鸟飞行员在最危险的初期空战中幸存下来。
TOP GUN 最初采用 A-4“天鹰”和 T-38“禽爪”。1975 年，TOP GUN 从美国空军借了 10 架 F-5E 和 3 架 F-5F 用于装备 VF-126 和 VF-43。在 TOP GUN 中，由于 F-5E/F 的高速特性和米格-21 比较接近，往往被用于模拟高速状态的米格-21，A-4 则用于模拟低速状态的米格-21。
电影《壮志凌云》中的 TOPGUN 训练镜头
1985 年，VF-43 曾经用从以色列租借的“幼狮”（美国编号 F-21A）取代 F-5E，但在 1989 年“幼狮”归还以色列后，又重新装备了 F-5E（原属空军）。1993 年 9 月，VF-43 撤编，该中队装备的 F-5E/F 随之退役。

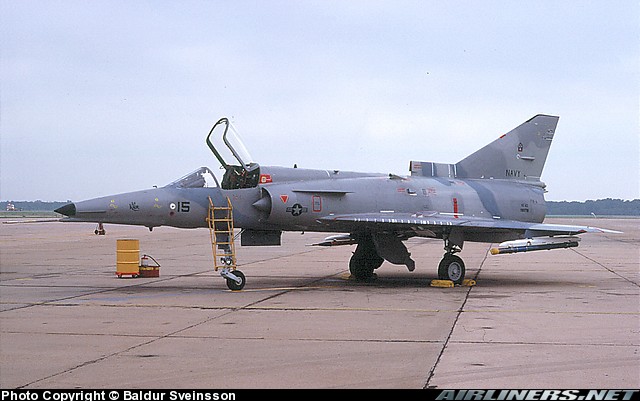

VF-43 的 F-21A

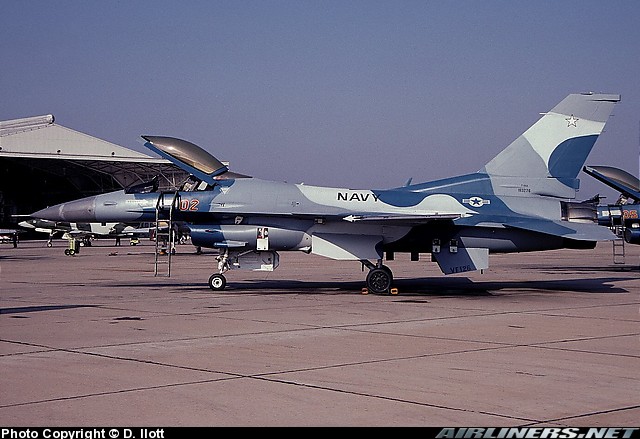

F-16N
1989 年 12 月，VF-43 从 VF-45 借了 6 架 F-16N，作为补充，VF-45 装备了少量 F-5E/F。在 F-16N 由于疲劳问题于 1994 年 12 月退役后，VF-45编制内仍有 7 架 F-5E 和 2 架 F-5F。1996 年，VF-45 撤编。
VF-126 原本装备 A-4，在 VF-43 换装 F-21A 后补充了 3 架原属该中队的 F-5E，并一直服役到 1990 年。1993 年 9 月 VF-126 撤编。其任务转由 VFC-13 中队（装备 F/A-18）担任。

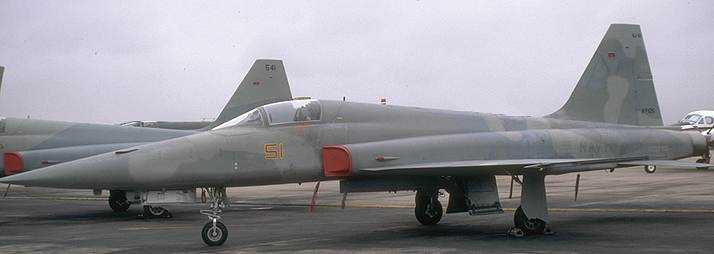

VF-126 的 F-5E
VA-127 原本也是装备 A-4，1987 年番号更改为 VFA-127，移驻 Fallon 海军航空站，同时接收 VF-45 和 TOP GUN 的剩余 F-5E/F。1988 年底，该中队从美国空军接收了 8 架 F-5E。1992 年，该中队换装 F/A-18，淘汰了所有 A-4，但仍保留 F-5E/F。到 1995 年底，尚有 13 架 F-5E 和 1 架 F-5F 在该中队服役。1996 年 3 月，VA-127 撤编，F-5E/F 的身影自此从美国海军中消失。

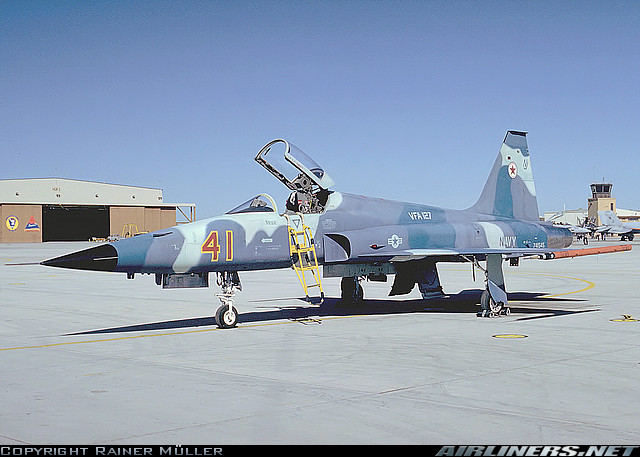

VFA-127 中队的 F-5E
但出人意料的是，2002 年 8 月 10 日，美国突然宣布再度从瑞士采购多余的 32 架 F-5E。这批飞机仍然将扮演假想敌角色，装备海军 VFC-13 中队以及海军陆战队的 VFMT-401 中队。为了“回娘家”，这批 F-5E 将进行一次大修，完成多达 600 项改进，还要更换结构件（包括纵梁、机翼、垂直安定面）以及导航设备等。改装后的这批飞机被称作 F-5N。

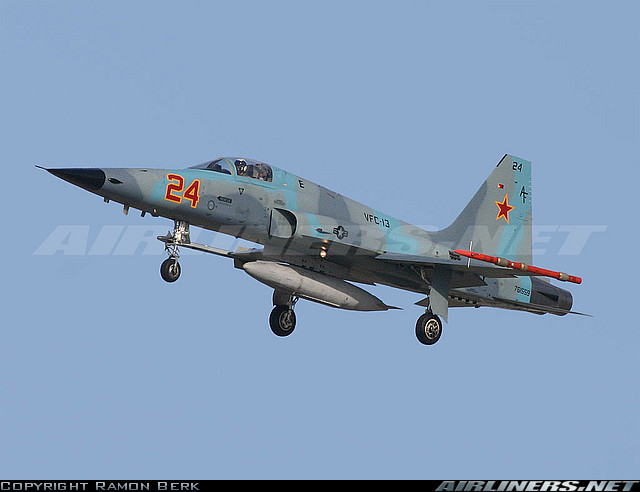

VFC-13 中队的瑞士虎
美国空军
虽然美国空军 425 中队早在 1973 年就开始装备“虎 II”，但该中队是受援国飞行员的改装训练部队，而且编制内的 F-5E/F 不是美国空军的财产。

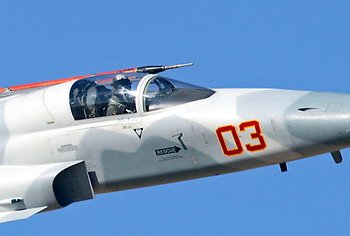

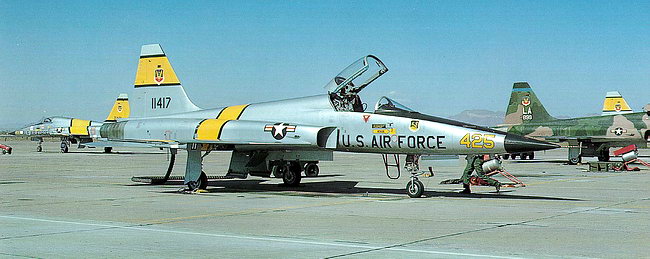

425 战斗机训练中队的 F-5E
对于美国空军而言，“虎 II”作战能力有限，从来就不是理想的装备。事实上，“虎 II”与美国空军的渊源依然是由于 DACT。和海军一样，美国空军在越南表现欠佳。鉴于 TOP GUN 的 DACT 在越南取得的成功，空军于 1972 年在内利斯空军基地组建了第一个假想敌中队（第 64 战斗机武器中队），装备机型是从训练司令部借来的 T-38，作为过渡。不久第二个假想敌中队第 65 中队也随之组建。

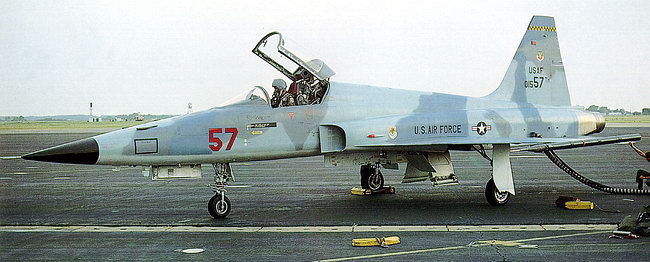

57 战斗机训练联队的队长机
虽然 T-38 和 F-5E 渊源颇深，但发展到此时性能上已经有了巨大差别。用 T-38 这种专用教练机来模拟米格-21 的确有点力不从心，于是美国空军首先把目光转向 F-5E。适值南越政府崩溃，原本给南越空军的 70 架“虎 II”没有发出。从 1975 年开始，其中一部分被转给了 64、65 两个中队（后改称战术战斗机“入侵者”训练中队，一般简称“入侵者”中队）。
