动物凶猛（二 家族）——波音F/A-18“大黄蜂”舰载战斗机

F/A-18B（BuNo 161217）NASA 852，1985 年加入 NASA

　　90 年代又有 3 架 F/A-18B 被移交给 NASA。一架 F/A-18A（160780）被改装成 HARV 研究机。

“大黄蜂”HARV

　　在 NASA 大迎角研究飞机（HARV）项目中，有一架经过改装的“大黄蜂”被用于大迎角情况下如何使用矢量推力的研究。其目的是使非 V/STOL 飞机具备更好的机动性，并希望使飞机设计师更好地理解高迎角情况下的空气动力学、飞控和气流。

　　HARV 项目是 NASA 代顿、埃姆斯、兰利和刘易斯研究中心的合作项目。美国海军借给 NASA 一架 F/A-18A（BuNo 160780）用于改装。该机在 1985 年 9 月抵达 NASA 代顿飞行研究中心，随后获得 NASA 编号 840。

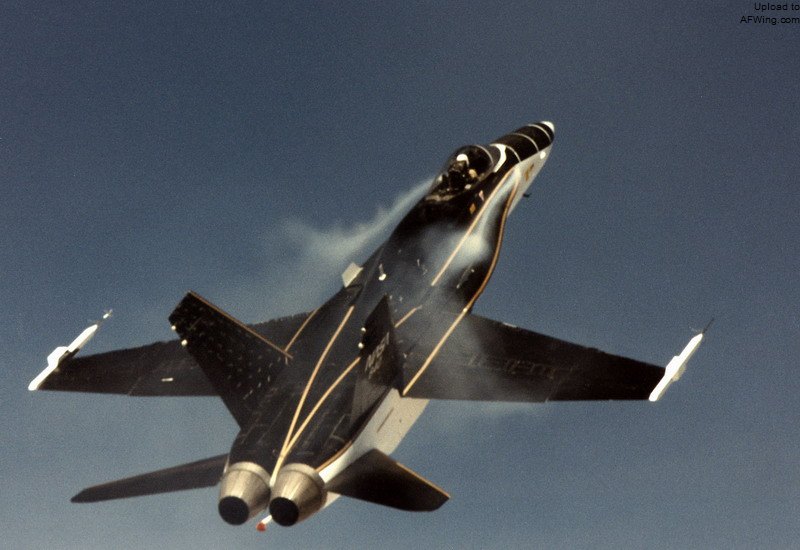

NASA 840 在安装矢量扰流片之前进行的大迎角试飞，注意翼尖摄像吊舱

　　NASA 840 用了 18 个月的时间进行翻新。1987 年 HARV 项目启动，开始阶段 840 没有任何改装。1991 年 840 安装了矢量推力装置，每个发动机尾部周围安装了一组 3 片勺形扰流片。在大迎角常规控制翼面失去作用时，矢量推力装置可提供俯仰和偏航力矩。为了缩短叶片所需承受的力矩，NASA 去掉了 840 的外部尾喷管，使得该机无法进行超音速飞行，但对亚音速性能没有任何影响。飞控计算机也经过修改以兼容矢量扰流片。

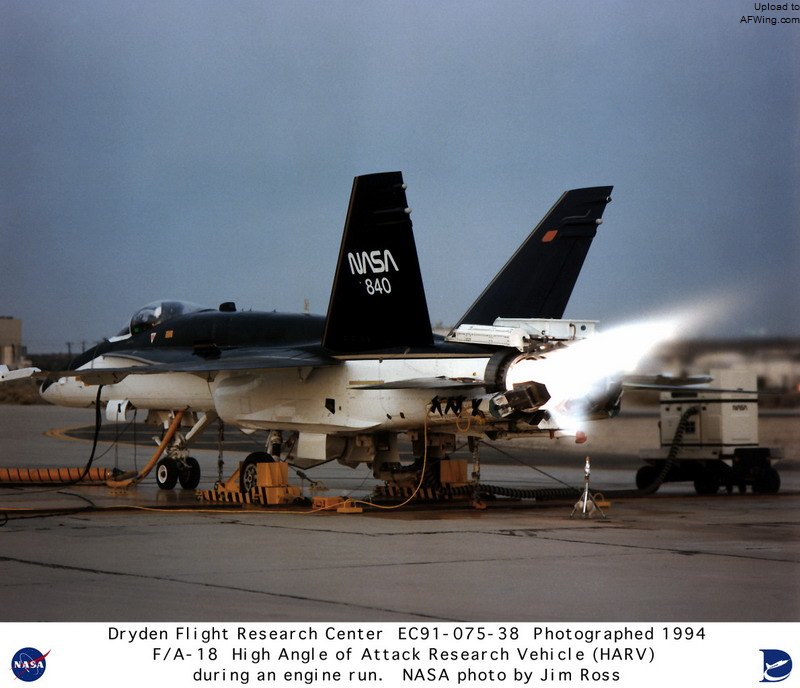

HARV 尾部的矢量推力装置，以现在的标准来看相当原始

　　该机在翼尖还用摄像吊舱取代了原先的“响尾蛇”导弹滑轨，这些摄像机用于拍摄大迎角情况下从前机身释放的白烟，从而跟踪气流的走向。为了使烟雾路径更醒目，飞机上表面被涂成了亚光黑色。为了更详细的追踪表面气流走向，飞机机鼻数十个小孔中可排放出一种特殊的红色液体，在飞行中形成遍布全身的气流路径。

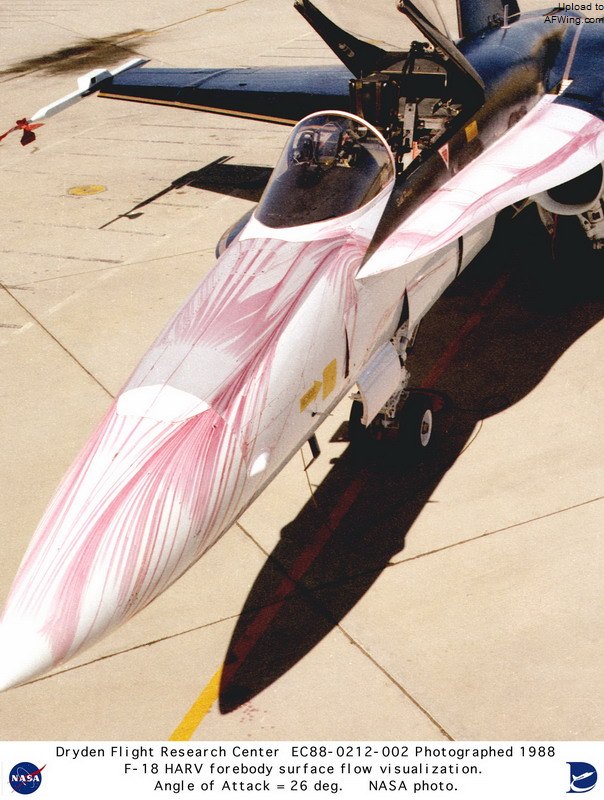

用于指示气流路径的红色液体

　　凭借矢量推力，F-18 HARV 达到了 70 度的最大稳定飞行迎角（普通“大黄蜂”的最大迎角为 55 度）。大迎角滚转最大迎角达到 65 度（普通“大黄蜂”为 40 度）。

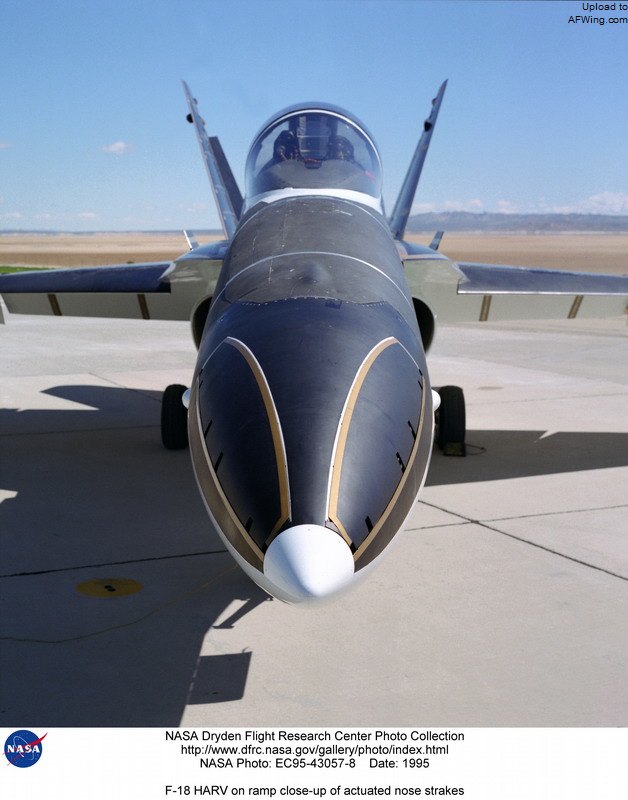

该机在后期还安装了机头可收放边条

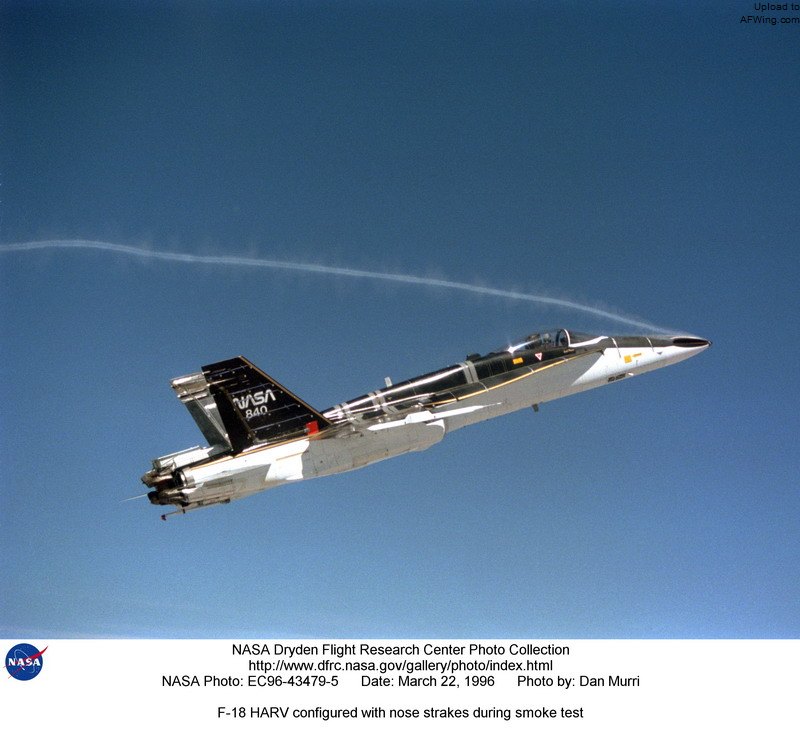

在机头边条和矢量推力的作用下，HARV 可达到 70 度的最大稳定飞行迎角
