英式重轰——阿芙罗“火神”战略轰炸机（上）

　　“火神”B.1一开始安装的是5000千克推力的“奥林巴斯”101发动机，后期批次换装5450千克推力的“奥林巴斯”102，最终批次安装的是5900千克推力的“奥林巴斯”104，早期出厂的飞机也升级到这种发动机。从第二架“火神”B.1开始，外侧发动机尾喷管稍稍外偏，以降低单发故障推力不平衡时方向舵配平的难度。

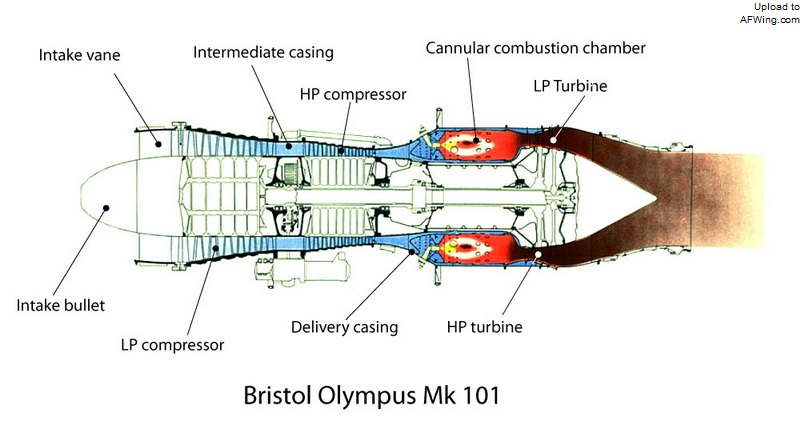

“奥林巴斯”101发动机

　　两架“火神”原型机一开始安装的都是52度后掠的直边前缘三角翼，这种机翼在高速时会发生抖振。皇家航空研究院建议了一种折线前缘三角翼，机翼内侧1/3前缘后掠角减小到42度，外侧2/3前缘维持52度，这种折线前缘机翼也被称为“2阶段机翼”，首先在两架阿芙罗707A验证机上进行了试飞评估，随后第二架“火神”原型机也换装了该机翼。为了赶上进度，首批5架“火神”B.1在交付时仍安装的是直边前缘机翼，后来在服役中换装了折线前缘机翼。

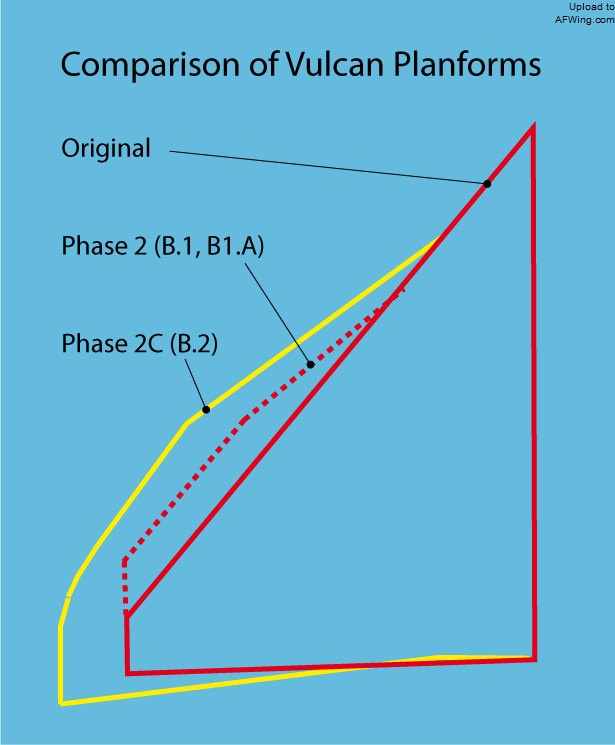

“火神”机翼外形的演变

　　“火神”的机翼为双翼梁结构，后缘从内到外布置了两片升降舵和两片副翼，进气道上表面和下表面各有4组伸缩收放的减速板。但是“火神”在高速时全部展开减速板会导致机头下沉，所以下表面外侧的两组减速板被封死。

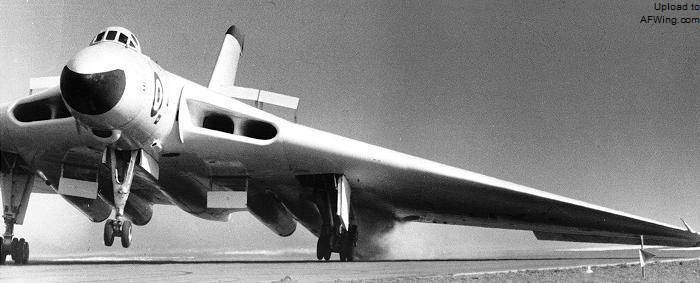

降落时差点擦翼尖的“火神”B.1，注意机身上下的减速板

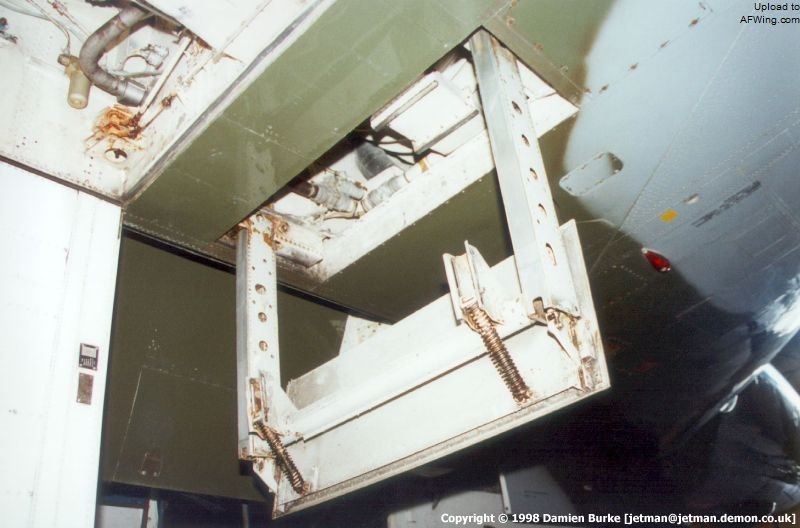

伸缩收放的减速板

　　拜三角翼的大空间所赐，“火神”B.1每侧机翼内各有5个软式油箱，在弹舱前方的机身还有两个常规油箱，共有12个油箱，任意一个油箱漏油都不会损失超过10%的总油量。“火神”B.1安装了复杂的燃油管理系统，在飞行中随着燃油的消耗不断维持着飞机的配平。

“火神”的油箱布置

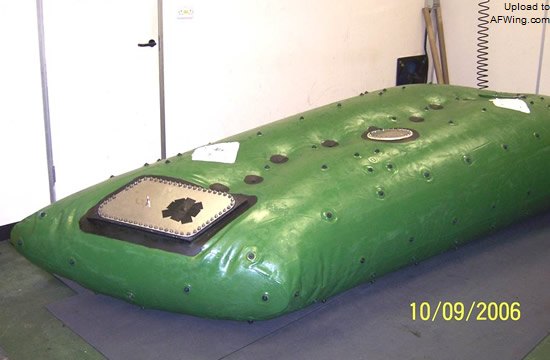

机翼7号软式油箱

　　“火神”采用前三点式起落架，主起落架安装在发动机外侧的机翼上，向前收入翼内，其4轮小车式主起落架共装了8个轮胎。双轮可转向前起落架向后收入前机身，飞行员在地面滑行时通过方向踏板控制转向。所有起落架都是液压收放的，起落架支柱较长以提供足够的离地间隙。飞机的尾椎内安装了减速伞，从右侧的舱门抛出展开。

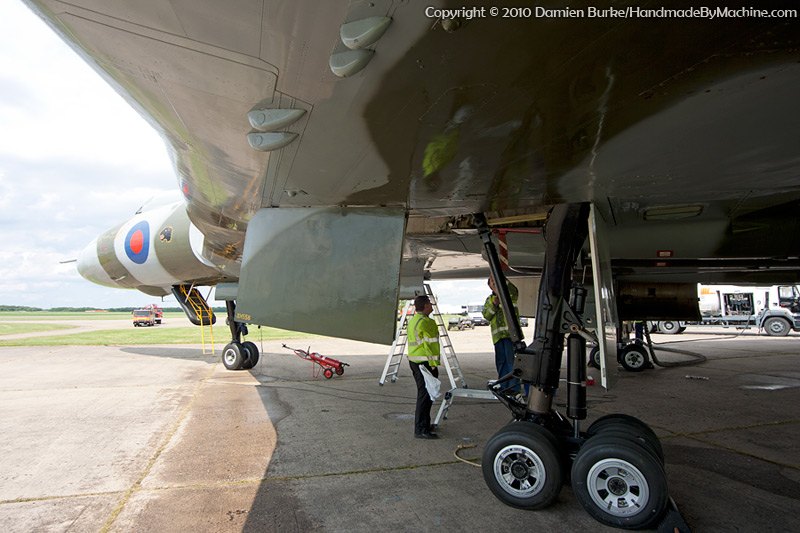

“火神”的起落架布置

　　“火神”B.1的机组编制是5人，包括正副飞行员、导航员/投弹手、雷达操作员、系统操作员。正副飞行员的并列驾驶舱位置较高且有凸起的座舱罩，都配备了马丁-贝克Mk3KS弹射座椅，左右座椅有所区别，不能互换。凸起座舱罩前方有5扇排列成月牙形的风挡，两侧各有一个圆形舷窗，座舱罩可被整体拆除以方便维护。其他人等坐在后面被称为“煤坑”的独立舱室中，“煤坑”两侧各有一个圆形舷窗，在右侧舷窗前上方还有一个凸起的六分仪观测鼓包，在左侧对称位置也有一个类似的信号枪射击孔鼓包。在投弹时导航员可以钻进机鼻下方带投弹视窗的鼓包中以卧姿进行目视投弹，不过这种投弹方式在实际中很少使用。“煤坑”中还有两张临时座椅，可增加两位替换机组或教官。“煤坑”中没有弹射座椅，乘员们只能从下方舱门跳伞逃生，他们的座椅可以旋转以方便逃生。

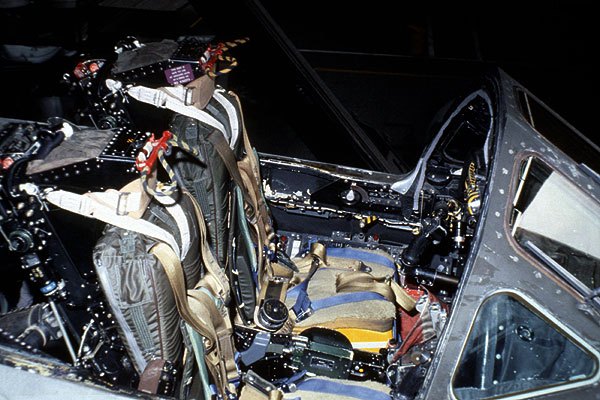

移除座舱盖后的“火神”驾驶舱，可以看到马丁-贝克弹射座椅

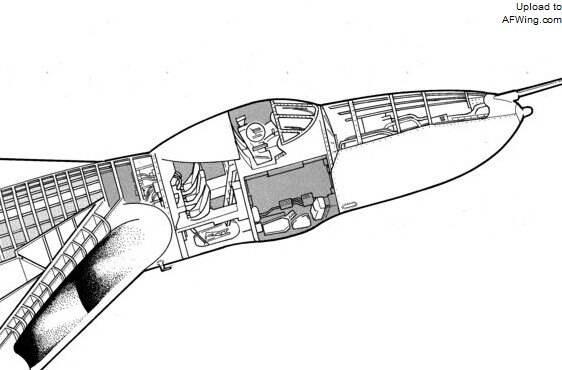

驾驶舱后方的“煤坑”以及下方的投弹手舱

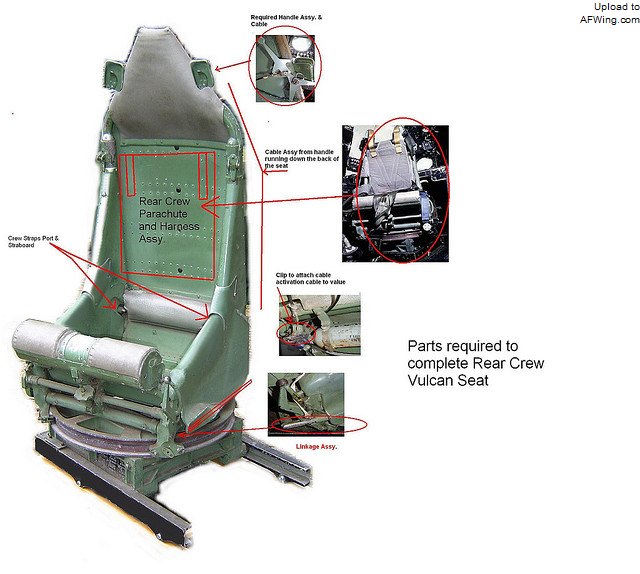

“煤坑”中的可旋转座椅

　　“火神”的登机舱门在前起落架前方，舱门内侧集成有台阶和可收放梯子，在紧急跳伞时梯子可以很容易被拆掉。“火神”没有为“煤坑”乘员提供弹射座椅是个缺陷，曾发生过在坠机中正副飞行员安全弹射而其他乘员不幸遇难的悲剧。在阿芙罗的最初设计中，“火神”具有整体逃生舱，包含所有乘员的机头可以整体脱离伞降，不过设计一种能有效的大型降落伞系统也非常困难，所以逃生舱在早期阶段就被放弃。马丁-贝克为“煤坑”设计了巧妙的弹射系统，在“煤坑”顶部增加弹射窗口，让乘员坐在可移动弹射座椅上轮流弹射。但是军方认为该系统过于昂贵，而且“火神”有很好的安全记录，无需全部装备弹射座椅。

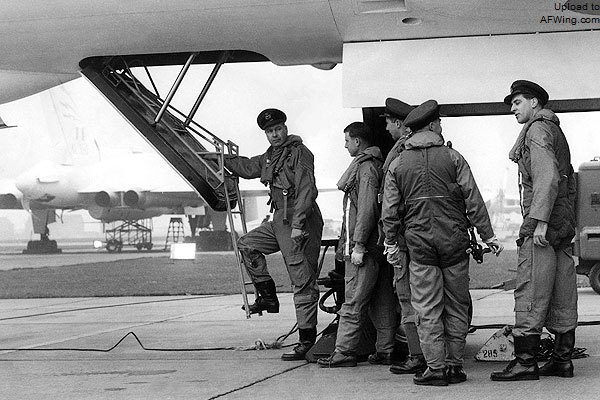

“火神”的登机舱门
