F-14 的故事 - 第5页

长

高

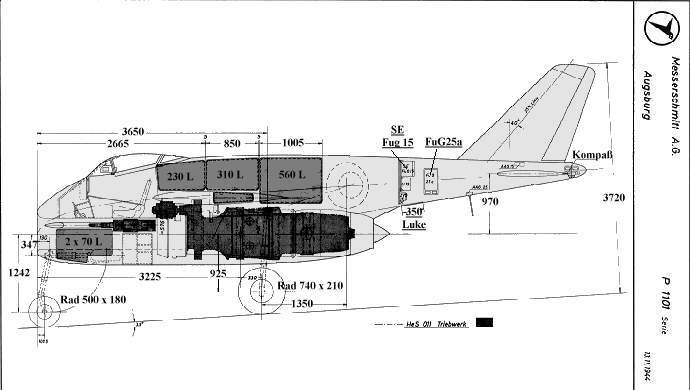

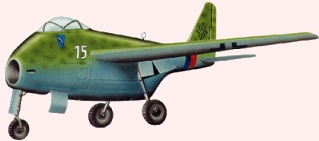

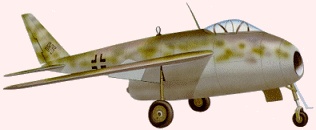

Second Design (1944.8.30)

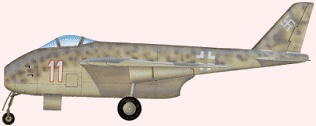

梅赛施密特 Me P.1101 模型 Manufacturer

Injected, photoetch & decals

"Nachtjäger"version - includes photoetch radar antenna & T-Tail

includes different engines

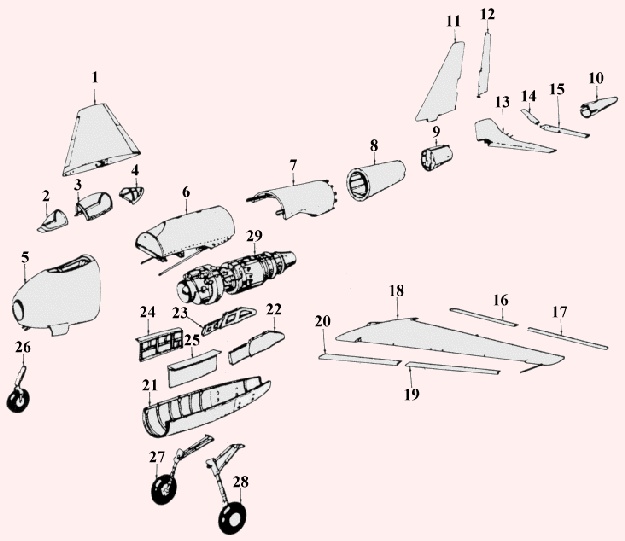

梅赛施密特 Me P.1101 分解图 1) right wing, mounted 2) canopy wind shield 3) canopy center section 4) canopy discharge section 5) fuselage nose

6) center fuselage/ fuel tanks 7) center fuselage 8) fuselage rear section 9) fuselage rear section 10) fuselage end cone 11) vertical tail 12) rudder 13) horizontal stabilizer 14) left elevator 15) right elevator 16) left landing flaps 17) left lateral control 18) left wing 19) outer leading edge slats 20) inner leading edge slats 21) lower engine cowling 22) left landing gear door 23) right landing gear door 24) right engine fairing 25) left engine fairing

26) landing gear nose wheel 27) right main landing gear 28) left main landing gear 29) He S 011 jet engine

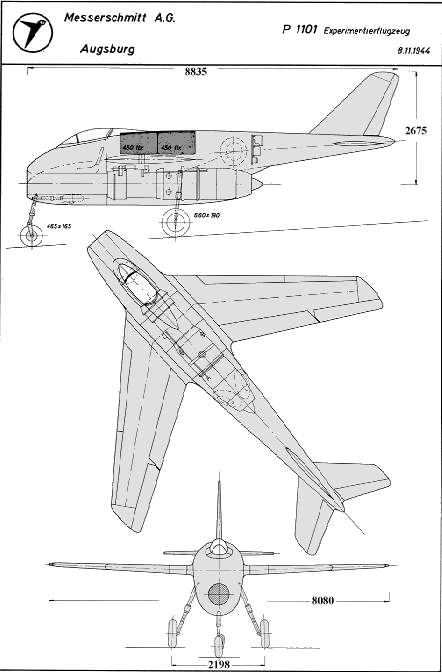

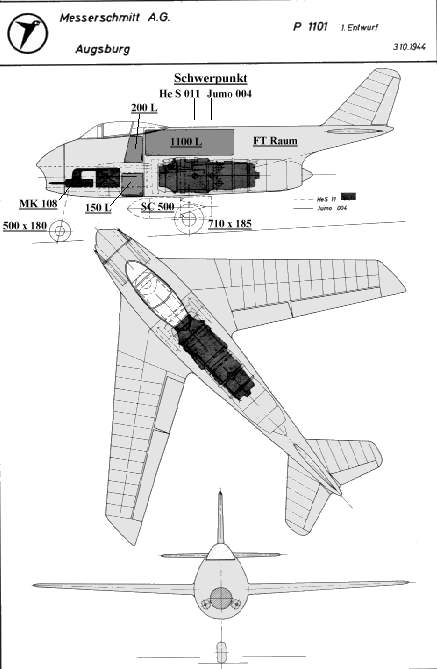

Me P.1101 草图 1944.10.3 Me P.1101 草图 1944.11.8

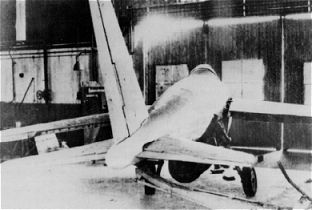

Messerschmitt Me P.1101 T-尾 (top) and V-尾 (bottom)

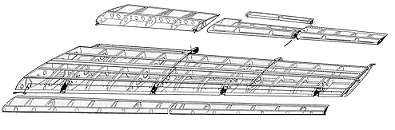

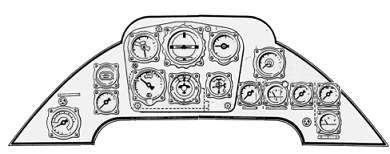

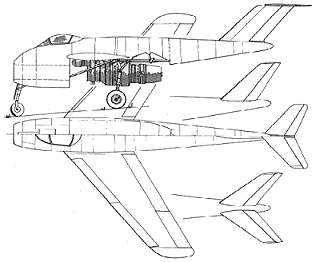

Me P.1101 仪表板 Me P.1101 机翼结构

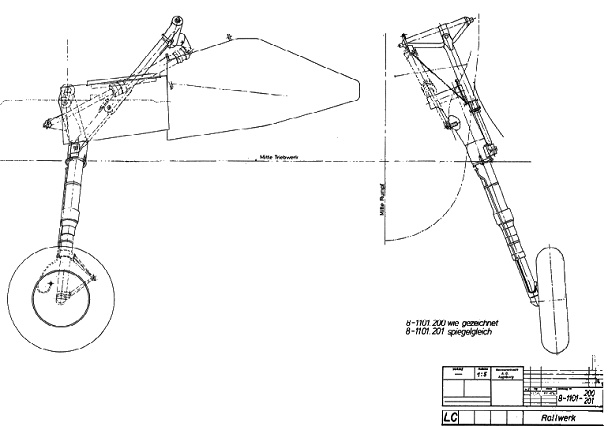

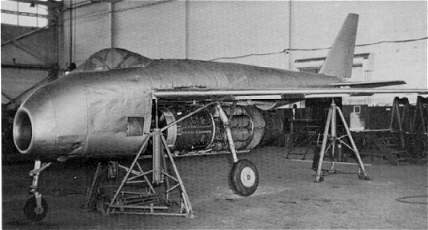

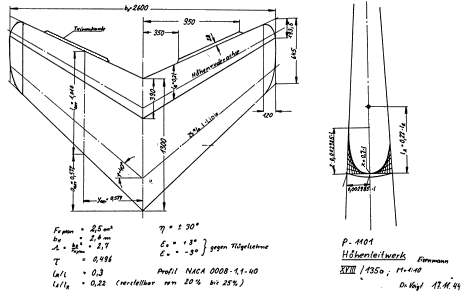

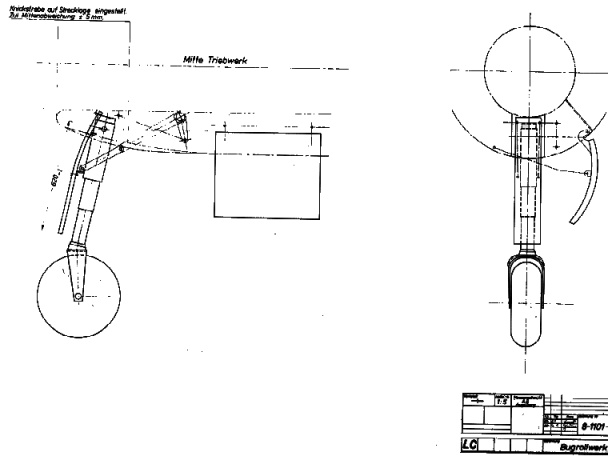

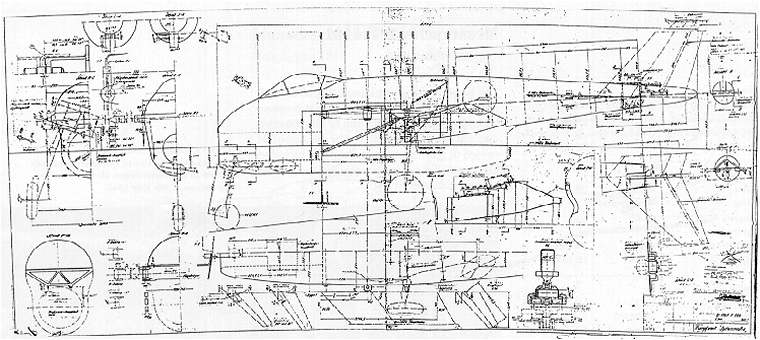

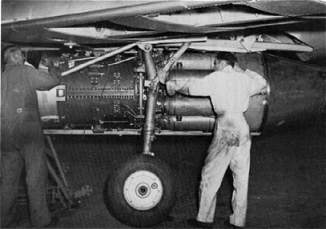

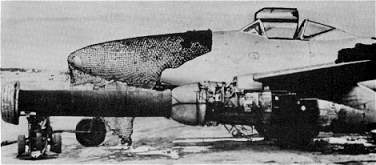

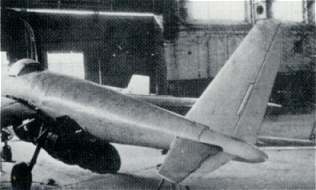

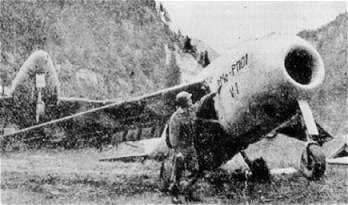

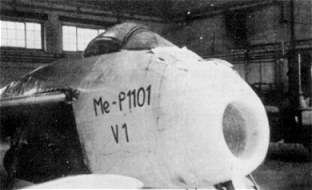

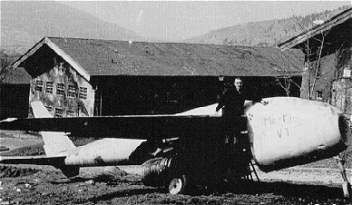

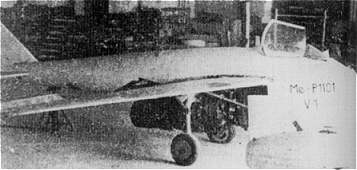

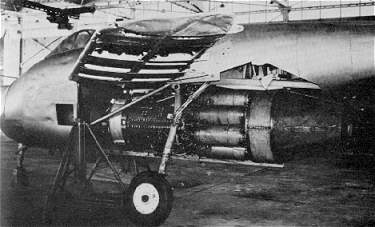

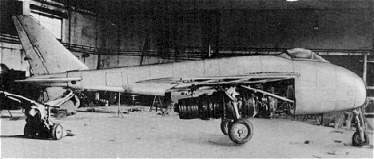

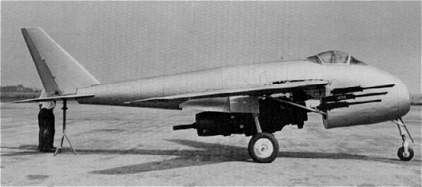

1/10比例Me P.1101'T-尾1944.11.17 by Dr.Woldemar Voight . 幸存的Me P.1101结构图前轮草图主轮草图下面是Me P.1101主着陆轮照片。 P.1101 V1使用Bf 109 K的减震器，轮子和制动闸。而生产型建议安装大小740 x 210双煞闸轮子。
