系列文章：俄罗斯重锤——图-22m3、图-95、图-160和pak da轰炸机

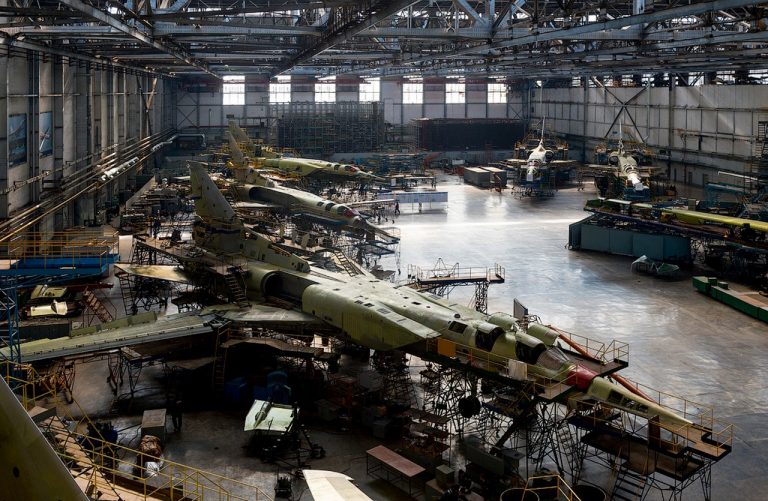

图-22M正在喀山飞机制造厂里进行维修和升级

　　评估完成之后，倘若俄罗斯军方认为改进后的图-22M3M具有巨大的潜力，那么他们可能决定不仅对现役的飞机进行大修和升级，而且还会对一些较老的机体进行升级。目前，有数十架“逆火”仍然存放在飞机仓库中，或被遗弃在各个机场（奥列尼戈尔斯克基地大约有25架，别拉亚基地大约有20架），其中一些可能在修复和升级后恢复使用。

　　从图-22M3到图-22M3M（“产品45.03M”）这一标准的中期升级程序已重新启动过数次。该计划最早始于1990年6月，当时苏联国防部命令图波列夫设计局开展相关的研发工作，当时代号为“改进45.03M”。新型雷达是该改进项目的核心，包括将过时的PNA雷达升级为PNA-D型，新雷达的指定研制单位是莫斯科法兹特隆雷达设计局。然而，只有少数几台PNA-D雷达研制完成，对“逆火”的系列升级计划则被放弃。

　　在2007年进行的第二轮升级尝试中，圣彼得堡市的列尼涅兹（Leninets）公司为图-22M3改装了最初为伊尔-38N海上巡逻机研制的“诺维拉”（Novella）雷达。改进后的“诺维拉”雷达被命名为“诺维拉-45”（NV45），专供“逆火”使用。2008年，9804号图-22M3改装了原型NV45雷达；之后，在进入本世纪第二个十年后不久，俄军方曾考虑为“逆火”加装由提赫米洛夫仪器制造研究院（NIIP）研制的电子扫描雷达，但没有实现，而且之前的升级计划已经恢复。在2014至2015年间，列尼涅兹公司向喀山飞机制造厂运去了四台NV45雷达，这些雷达装到了4架新翻修的图-22M3上，其中一架（“红色10号”，注册号为RF-94146，c/n号为109-05）在2016年6月坠毁。

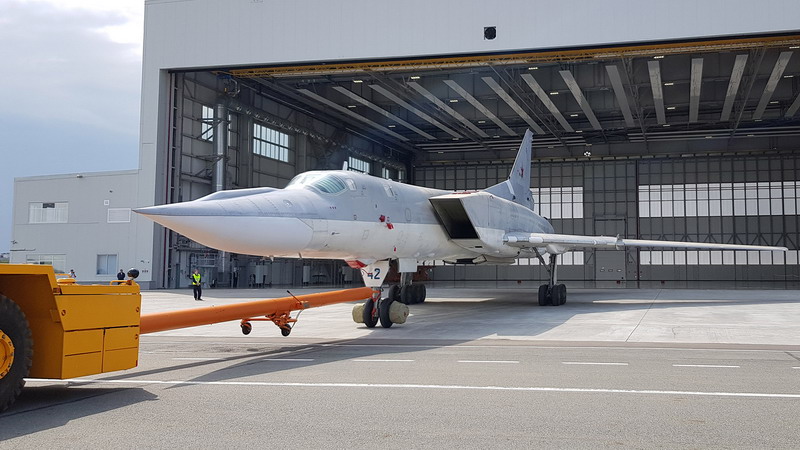

第一架图-22M3M

　　2014年9月24日，俄罗斯国防部签署了现在正在进行的关于图-22M3M研发计划的合同，其中包括改进型NV45M（“诺维拉-45M”）雷达的研发工作，新雷达已经安装到第一架图-22M3M（注册号为RF-94267）飞机上了。新飞机还配备有U001M型导弹武器控制系统，可与所有的新式武器兼容。合同中还包括其他一些新系统，如升级后的NO-45.03M导航套件，外加INS-2000-04惯性导航系统、S-505-45通信套件、623-3D-23敌我识别系统和ABSU-145MT数字式飞行控制系统。乌里扬诺夫斯克仪器制造设计局（UKBP）研制了一种新型“玻璃化”座舱显示系统，之前的L229“乌拉尔-M”自卫套件也被L501“列杜特-45M”所取代。根据俄罗斯国防部的公告，图-22M3M的机载航空电子设备中，80%是“新研制的”，而且采用的是“本国生产的电子元件”，这也是将与图-160M“海盗旗”通用的电子系统。原先采用的NK-25发动机仍然被保留，但采用了新研制的控制和油料供应系统。新飞机还采用了全新的TA18-100-45辅助动力装置。

　　与升级前相比，升级后的“逆火”在外观上有两处明显的区别：尾炮塔被拆除，并由“列杜特-45M”自卫装置的元件取代；另外，机鼻上凸起了纵向整流罩，类似于空中加油探头外面的整流罩，但未见到百叶窗和其他活动机构，因此下方可能容纳有新型航空电子设备。

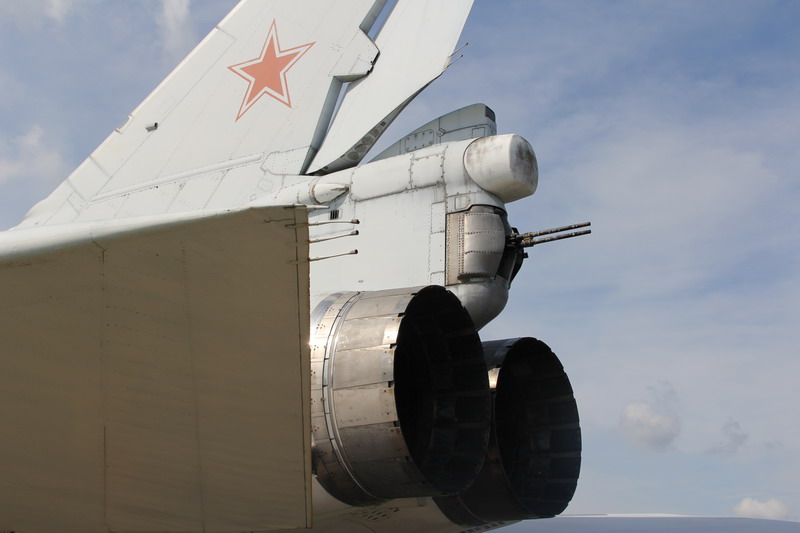

图-22M3的尾炮塔和电子战传感器

　　美国方面在2018年9月表示，俄方计划中的图-22M3M改进项目可能使该飞机具备重型轰炸机的战斗力，并担心这可能与2010年4月俄罗斯与美国签署的新削减战略武器条约的条款相冲突。2018年12月，俄罗斯外交部向美国参议院发文称，图-22M3M的现代化升级旨在延长飞机的使用寿命，并改进其机动性（飞行控制系统）、导航系统和使用的空中武器系统。此外，新轰炸机的航程将在8000千米以下，并且不会配备射程超过600千米的空射型核巡航导弹。根据俄罗斯方面的声明，这意味着图-22M3M不会因为新削减战略武器条约的限制而受影响。

　　基于俄罗斯方面的回应，目前尚不清楚图-22M3M是否配备了空中加油系统。根据1979年第二阶段限制战略武器谈判的一份单独议定书，苏联没有在其“逆火”上安装空中加油系统。1991年，该议定书被削减战略武器条约所取代。

新“逆火”的武器系统

　　“逆火”的主要武器是专门为其研制的Kh-22（AS-4“厨房”）导弹，这款导弹仅供图-22M3轰炸机使用。这是一种重达6000千克的重型导弹，由钛合金和钢焊接而成，可以在超音速条件下发射，并加速到3马赫的巡航速度。导弹在其射程终段的俯冲过程中可进一步加速至4.15马赫。安装主动雷达导引头的Kh-22导弹用于攻击舰船，另一种使用多普勒雷达导航的Kh-22导弹可用核战斗部摧毁静止的区域目标。Kh-22导弹的最大射程为275海里（510千米），反舰型的最大射程为189海里（350千米）。“逆火”名义上的武器挂载量为6000千克，相当于一枚Kh-22导弹的重量；挂载更重的武器会影响总燃料携带量。自由落体炸弹可以挂在炸弹舱内和4个外部复合挂架上。

　　图-22M3M可挂载一系列新武器，包括一枚新型Kh-32“彩虹”（Raduga）导弹，这是一款用于取代Kh-22的型号。Kh-32导弹保留了与Kh-22相同的外形和尺寸，采用了新型发动机控制系统和优化的飞行剖面，据估计其射程是Kh-22的两倍以上。Kh-32在2005年左右进入小规模生产，升级型Kh-32M在2012年进入测试阶段。一种可能的推测是，Kh-32仅是一种反舰武器。还有另外两款准备装备图-22M3M的导弹，不过尚处在研发阶段，分别是亚音速的Kh-SD导弹和高超音速的Kh-MT导弹，预计两者的射程均为810至1080海里（1500至2000千米）。
