作为美军历史上最为成功的征兵广告片，《壮志凌云》不仅让阿汤哥一炮而红，也让观众对F-14“雄猫”战斗机留下了极为深刻的印象，并在全世界军迷中赢得了不少拥趸。

《壮志凌云》让阿汤哥一炮而红

　　作为世界上首款三代机，F-14从1974年服役起，一直到2000年，都是美国唯一一款拥有上百千米外多目标攻击能力的机型。赋予该机如此超强空战能力的，是美国海军专为拦截苏联轰炸机编队而研发的远程截击武器系统。

　　这套远程截击武器系统，最早是为F-111B而研发的。F-111B下马后，美国海军又围绕该系统，重新研发了兼顾远程截击和近距格斗性能的F-14战斗机。该系统的组成包括：AWG-9脉冲多普勒搜索、截获、跟踪和制导雷达、红外搜索跟踪装置、数字计算机、一对显示器和各种控制装置，以及AIM-54“不死鸟”导弹。AWG-9雷达和AIM-54“不死鸟”导弹构成了系统的核心。

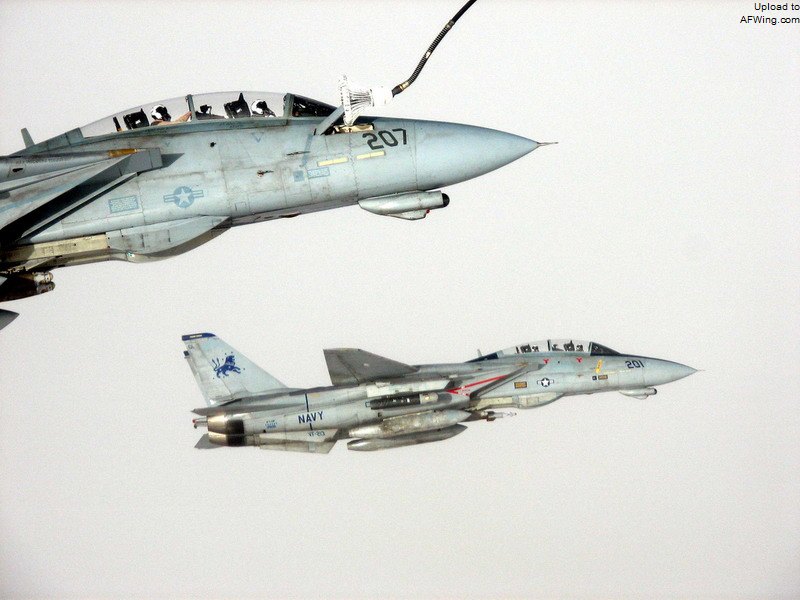

F-14双机编队

AWG-9脉冲多普勒雷达

　　脉冲多普勒雷达，简称PD雷达，是一种应用多普勒效应在强背景（地、海面）杂波下发现运动目标，并测量其位置和相对速度的脉冲雷达。

　　AWG-9脉冲多普勒雷达由休斯公司研发，采用直径为910毫米的平板缝隙天线，发射功率8-10千瓦（峰值），系统体积0.78立方米，全重612千克。

　　由于传统的抛物面天线不能很好地控制副瓣，因此不能用在对副瓣电平要求非常苛刻的PD雷达上。各国早期研发的PD雷达，多倾向于使用倒置卡赛格伦天线。这种天线副瓣电平较低，天线效率较高，带宽也容易做的比较大，加工要比平板缝隙天线容易得多，还使机械扫描角度减小到波束扫描的一半，同时减小轴向尺寸，有利于机头的气动设计。

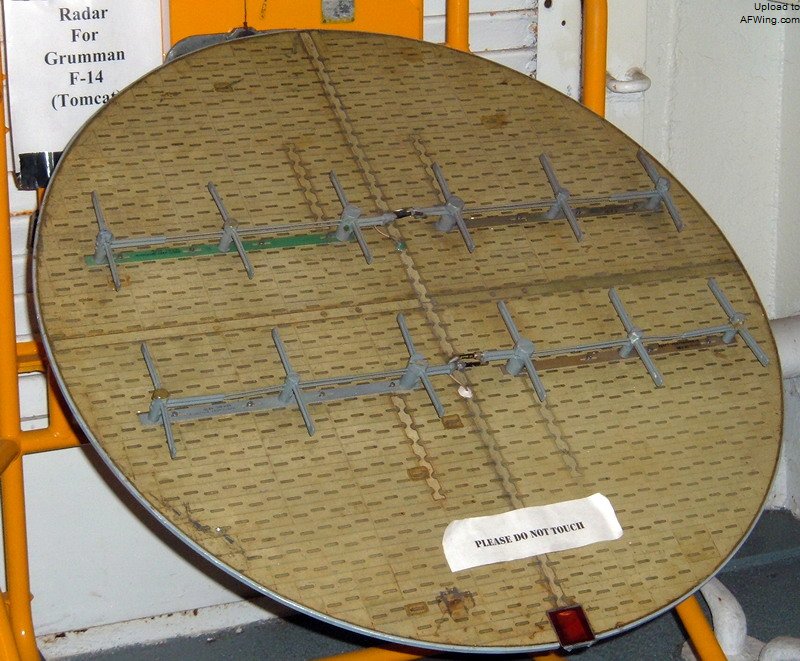

AWG-9的平板缝隙天线

　　AWG-9之所以在PD雷达中率先使用加工难度较大，成本较高的平板缝隙天线，是因为这种天线体积小，利于雷达作快速大范围扫荡，有利于剧烈格斗空战中快速截获目标。同时，该天线还可利用阵面照射功率幅度加权抑制旁瓣，使用比较灵活。

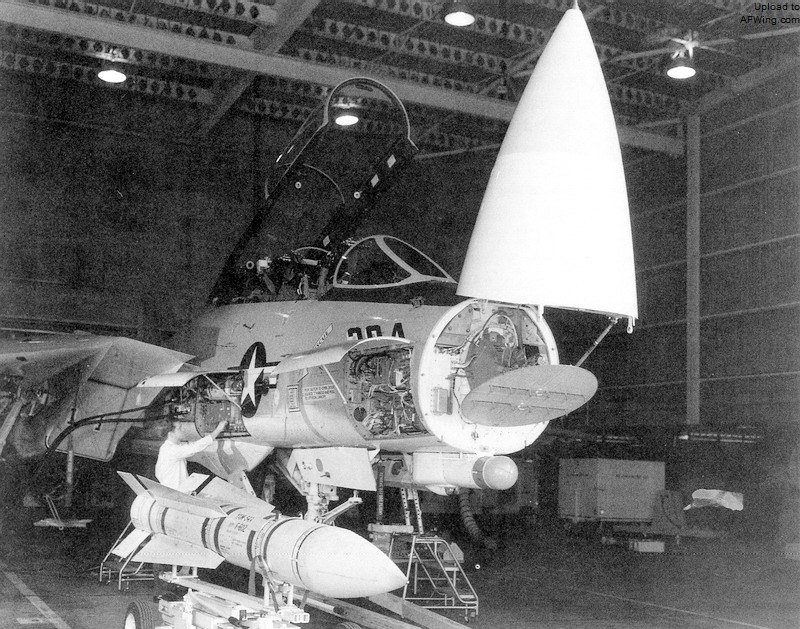

AWG-9脉冲多普勒雷达

　　为了实现远距离搜索功能，AWG-9发射机采用了栅控行波管，从而降低了对调制器的要求，增大了输出功率。接收机中采用了微波功能块的固态组件，提高了接收机的性能。

　　AWG-9雷达可做为远距和中距脉冲多普勒探测器使用，能从地面或海面杂波干扰背景中辨别和跟踪低空飞行目标；或作为远距和超近距的普通脉冲雷达使用。它有种7种工作模式：PDS、PS、PDSTT、PSTT、RWS、TWS、ACM。

　　使用PDS（脉冲多普勒搜索）模式时，AWG-9只能获得前方65°空域内目标方位信息、而没有其他参数，无法引导武器发起攻击。但这种模式下，AWG-9探测距离最远。图-95之类的目标，如果在315千米开外、向F-14迎面飞来， AWG-9将有很大的发现概率。F-14在战斗巡航时，常使用PDS模式。

　　使用PS（脉冲搜索）模式时，AWG-9雷达并没有利用多普勒效应，与PDS模式一样，只能获得目标方位信息，而不能获得其他参数。和PDS模式相比，PS模式的最大探测距离只有前者的一半，但却能避免前者的一些盲点，如同向同速目标、横越航迹目标等。因此，F-14使用PS模式，主要是为PDS补盲。

　　PDSTT（脉冲多普勒单目标跟踪）模式，是AWG-9雷达能够发起攻击的模式里，距离最远的。PDSTT的跟踪距离，就是F-14的最远交战距离。对典型的轰炸机目标，PDSTT的跟踪距离超过200千米；对Su-27一类目标的跟踪距离，达167千米。

　　PSTT（脉冲单目标跟踪）模式与PDSTT模式的关系，与PDS和PS的关系类似。虽说最大作用距离缩短了一半左右，但如果没有PS和PSTT模式，F-14就没法发现、攻击与自己同向、同速飞行的敌机。

　　RWS（边测距边搜索）模式可以提供目标距离信息、距变率。该模式的探测距离比PDS模式短一些，对大型目标的探测距离超过200公里。F-14是用RWS模式来分析、确认PDS、PS模式下的搜索结果，并可以用目标参数开始导弹的瞄准。但如果想发起攻击，则需要将雷达切换到PDSTT、PSTT或TWS模式。

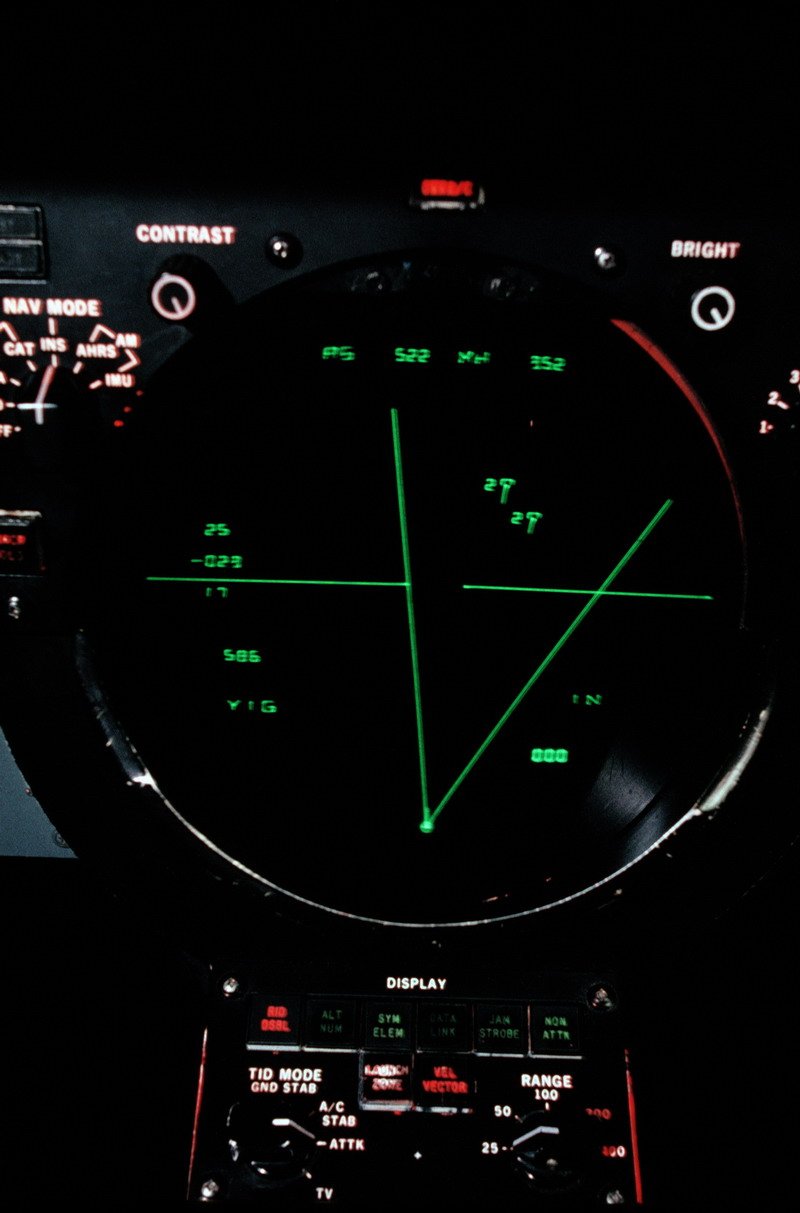

AWG-9雷达显示屏

　　对机械扫描的AWG-9雷达来说，TWS（边跟踪边搜索）是一种兼顾“目标刷新率”与“空域扫描力”的工作模式，用扫描范围的缩小来换取目标刷新率的提升，来满足AIM-54的接战要求。这是F-14实现同时攻击多个目标所必须的雷达工作模式。在这种模式下，AWG-9可以“有条件的”跟踪最多24个目标、并引导AIM-54同时攻击最多6个目标。导弹离目标约16千米时，便用弹载雷达接替导弹控制，从而提高命中概率。

　　ACM（空战机动）模式里，包含驾驶员快速截获、垂直扫描截获与手动快速截获三种亚模式，灵活性依次递增，操作复杂性也一个比一个高。其中，最后一种亚模式只有雷达操作官可以使用。在遭遇电子干扰时，AWG-9可以转换到“干扰源跟踪”的ACM模式。ACM模式下的AWG-9最远探测距离仅10千米左右。虽说ACM模式支持AIM-54以其主动雷达导引头“直接瞄准”方式接敌，但在近距格斗情况下，与其使用硕大笨重、机动性欠佳、最小接战距离3.6千米的“不死鸟”导弹，还不如使用轻便灵活的“响尾蛇”导弹。

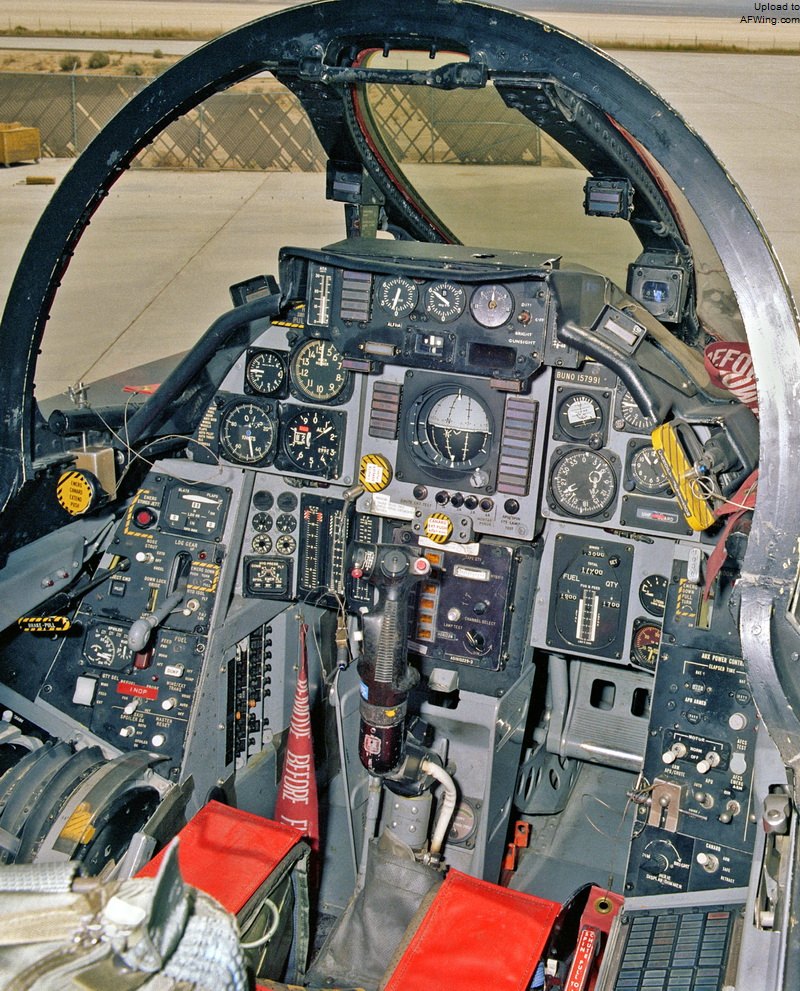

F-14A取消了平显的反射玻璃，图像直接投射在挡风玻璃内侧，效果很好

　　综上所述AWG-9雷达只有在PDSTT、PSTT、TWS和ACM四种模式下，才能使用AIM-54导弹打击目标。对图-95之类的大型目标，当从高空迎头接近时，最远接战距离大约230千米；如果大型目标从低空迎头接近，由于地面（海面）杂波干扰，最远接战距离会在100~200千米之间；对苏-27这样的战斗机目标，当从高空迎头接近时，最远接战距离大约160千米；战斗机目标从低空迎头接近时，最远接战距离下降到70~140千米之间。
