系列文章：及时，准确——冷战期间的北约战术侦察

附录1、英国冷战时期使用的若干款航空侦察相机

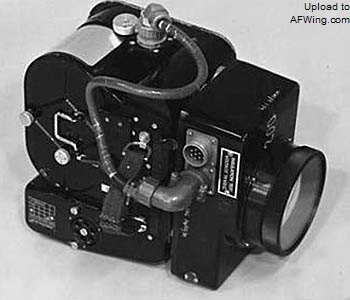

F.49侦察相机

该相机为昼用相机，可用于普查和侦察。通常和其他侦察相机联合使用。MK2型配备有6英寸的镜头

　　相机参数：

　　底片格式：9英寸x9英寸
快门：四叶快门
暗盒：可携带2个暗盒，165英尺/200张底片；或者250英尺/300张底片

　　值得一提的是，这款相机可配备两种成像平面玻璃片。其中一种玻璃上面有基准十字线。它把整块玻璃分成1平方厘米见方的大小。十字线可叠加在侦察相片上，这有助于提高测距精度。另一种就是普通的平面玻璃片。

　　该型相机安装在“堪培拉”PR.7&PR.9、ARGOSY“大商船”运输机以及皇家海军的Wasp“黄蜂”直升机上。

F.95航空侦察相机

　　这款相机有多种型号，均可在低空高速条件下进行倾斜拍摄。为了满足上述要求（低空高速倾斜拍摄），该侦察相机系统集成了高速快门速度（能够捕捉到运动主体的瞬间动作）、高速闪光（可记录物体一段时间内的运动轨迹）和胶卷快速移动（可使得目标连续在底片上留影）技术。

　　F.95 MK1、2、3、4、5、6可配备4英寸或者12英寸的镜头；
Mk7可配备3或者6英寸镜头；
Mk10配备有1.5英寸或者3英寸镜头。值得一提的是，Mk10安装有IMC系统，具备“动态图像补偿”能力。

　　MK1的暗盒里装有475张底片；Mk7还可以换装内含500张底片或者1000张型号的暗盒。而Mk10甚至可以达到1200张。

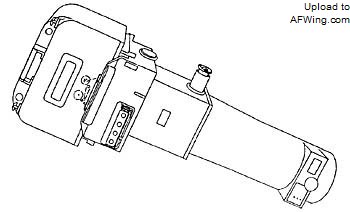

F.95 Mk2相机

　　所有型号的F.95均采用70mm宽的底片，两面皆有底片链轮定位孔，尺寸大小为2.25英寸x2.25英寸。

　　装备机型为：“堪培拉”PR.3；其中装备F.95 Mk.7的有“鬼怪Ⅱ”侦察吊舱、“美洲虎”侦察吊舱、“鹞式”左侧侦察窗口及其侦察吊舱。Mk.10则装备在“美洲虎”侦察吊舱和“火神”轰炸机上。

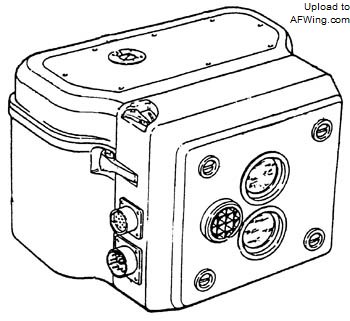

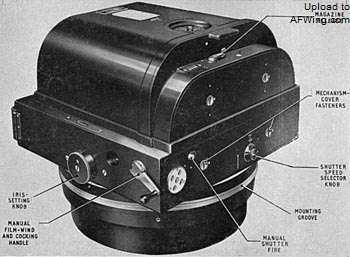

F.96侦察相机

该款相机为中低空昼间侦察而设计

　　Mk1型配备有6、12或者48英寸镜头；Mk3配备的是12、24或者48英寸镜头。这两个型号均可配备250英尺/215张底片或者500英尺/430张底片的暗盒。

　　底片格式：9英寸x9英寸。

　　相机重量大约是61kg。

　　该相机装备对象为“堪培拉”PR.9，另有一架在维尔特郡博斯坎比(Boscombe Down)试飞中心的“堪培拉”PR3也装备了该相机，用于试飞实验。它还装备了“Percival Prentice”上单翼双引擎式轻型运输机、“美洲豹”直升机和“威赛克斯”直升机。有传闻说，有一部F.96被安装在某架H.P.67“汉德利•佩奇•黑斯廷斯”运输机上。

F.97侦察相机

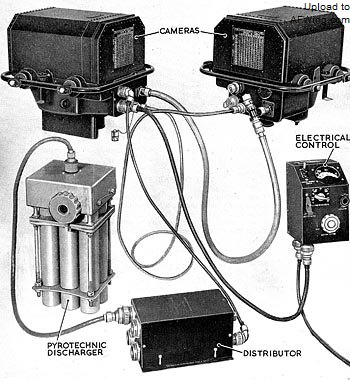

从上往下分别是：最上方并列的两台垂直拍照相机；中左为照明弹发射器，中右为电气控制装置；最下面是配电器

　　F.97用于400到2000英尺高度区间进行的夜间侦察。整个系统由两台垂直相机、照明弹发射器以及控制单元组成。照片的曝光由1.5或者1.7英寸照明弹完成。拍摄时，照明弹按照一定的间隔自动发射，可提供1/50秒的有效曝光时间。

　　为了方便大家理解相机工作原理，可以把F.97当作是两台拍摄同一目标的夜间相机。如果快门按照一定时间交替工作，那么这就意味这闪光系统也是按照一定时间曝光的。两台相机的首次曝光时间各有50%重叠，周而复始，直至整个拍摄完成。

　　相机配备有一个5英寸的镜头。底片格式是5英寸x4.5英寸。胶卷长度100英尺，共计480张底片。

　　装备机型为“堪培拉”PR.7&PR.9以及阿芙罗“沙克尔顿”海上巡逻机。

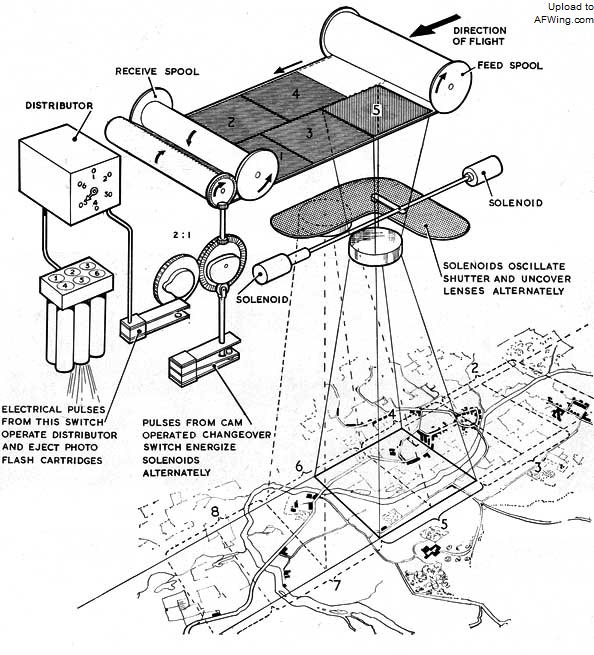

　　F.97工作状态如下图所示，最左边的是配电器控制的照明弹匣，接下来就是曝光控制部分；再往右边，两个卷轴样物体中间是底片，底片下方的L型物为装有哑铃状电磁开关的快门。最下面是镜头。右上方的箭头所指方向是飞行方向。

F.126侦察相机

本相机用于中高空昼间侦察和普查工作，可使用6英寸或者12英寸的镜头。暗盒集成在相机内部，最大胶卷长度80米，有300张底片。底片格式为：9英寸x9英寸。配备在“美洲虎”侦察吊舱和“猎迷”反潜机上面

F.135侦察相机

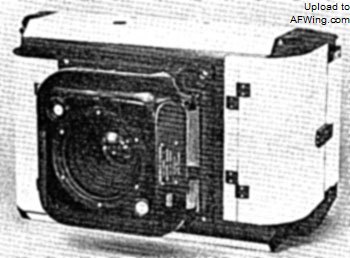

F135相机

　　双镜头相机，设计用于低空昼间照相侦察。如图示，F135的相机镜头是固定在一起的，焦距38mm。它有两个暗盒，内有30米长、1000张底片的胶卷。底片格式为2.25英寸x2.25英寸。相机重量12.3kg。

　　装备在“猎迷”上时，该相机与电子闪光单元交联，可用于昼/夜侦察。同时还装备在“鹞式”战斗机和“鬼怪Ⅱ”侦察吊舱上。

附录2：美军侦察相机的命名规则

　　美军照相侦察装备不可谓不多，诸如常见的以KA、KF、KB这些字母开头的相机。那么这其中有什么含义呢？

　　根据美军装备命名规则：

　　KA - Reconnaissance Camera——侦察相机。这是在杂志上最常见的，也是型号最多的，将近百种（编号从1-117，中间空缺的不多。），基本上美军各代侦察机都有装备。限于篇幅，就举几个例子：早期RF84F用到的KA-2/3；接下来的RF-101用KA-1/2、KA-18，U-2、SR-71以及“阿波罗”计划用的是KA-80；RF-5E的KA92/93. 当年被我军击落的台湾RF104G则是使用KA94/97。另外，军友们喜欢的F-14“雄猫”配备的战术侦察吊舱也装备有KA-99侦察相机。这类相机里有个特殊的编号是KA-501，给加拿大空军的CP-140“极光”海上训练机使用。

　　KB - Strike Recording Cameras——攻击纪录相机，即照相枪。比如F-15用的KB27A照相枪；F-16、F/A-18的KB35。仙童公司制造的70mm全景照相枪KB-18被多型美制战机使用：A-7D，F-4E，F-100F，O-2A，OV-10C，RF-111C (澳大利亚)，P-3C (澳大利亚)。

　　KC - Aerial Mapping Cameras——航空测绘相机。这个类别的相机型号不多，目前笔者查到的型号只有KC-1/2/6。其中KC-1装备了RC-130A和RF-4。
