问题十四、EOTS的主要缺陷在哪里？

1 动态像差

　　EOTS提供360°全向视野，多平面半埋光窗满足了与F-35结构共形的要求，但同时也产生了动态像差。也就是说，当光学系统通过不同角度的窗口镜块之间的接合面成像时，会导致光程（optical path length ：OPL）随瞄准角变化而变化。在窗镜块之间会有不同的光程差( optical path difference ：OPD) ，使得分割波面产生一定位相差。再有，光窗的透射率可能因入射角变化而变化。最后高速飞行时的高温影响成像效果。

　　解决上述问题的主要手段是：实现透过不连续窗口分段波前的共相位校正；窗口平板的精准拼接；抑制拼接窗口内部的杂散光；消除平板拼接处高速飞行与空气磨擦产生的热梯度；高超音速高速飞行后的光学自适应，等等。

2 对空探测受限

　　由于EOTS安装与机头下方，限制了对空探测能力，无法对前上方空域进行探测。但是，EOTS还是能够提供远距离窄视场的对空探测能力，如远距离导弹告警能力。（注意：正如EODAS在对空为主的情况下，仍具备有限对地探测能力；而EOTS是对地为主，却也能对空为辅。因此并非像有的网友所说，EOTS完全对地，EODAS完全对空）。

　　聊完了美国人的EOTS/EODAS，中国的机载光电设备又有什么发展，说好的中国歼-20的那颗痣呢？

　　学习了《基础篇》、《外挂篇》和《隐身篇》，我们用准备的基础知识，在最后的《中国篇》稍稍一谈歼-20设备的究竟。

问题十五、歼-20的那颗痣，究竟是什么？

　　兵器迷要做前置这么多铺垫，终于要说说这货了。

　　这应该就是搜索瞄准一体化的机载光电设备——中国版EOTS。

　　首先，歼-20已经具备了装备EOTS的可能性。从2011和黄皮机的照片中，如果还不能完全得出这样的肯定，那么简氏防务周刊和观察者网、超大等国内外媒体大幅报道的2015年7月19日，中国军民融合技术装备北京博览会上，中陆航星的EOTS-86，则直接将结论打上了牢牢的印鉴。

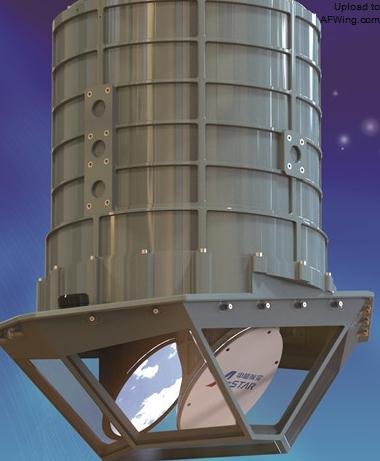

图14：EOTS-86

　　在展板上我们能够看到这样的说明：

　　“EOTS-86系统是一款最新设计的机载内埋式光电搜索瞄准系统”

　　——半内埋好吧，谦虚点。

　　“适装于歼-20、歼-31、苏-27系列、T-50、苏-34、轰-6K、图-160等机型”

　　——第一个适装对象就是歼-20/歼-31，看来装备四代机那是妥妥的；苏-27系列，意味着我军大量三代机的中期改装是可能的，轰-6K平台大更不在话下。但看来看去，没有轻型的歼-10系列。而且，近期歼-10B的图流出来也还是传统IRST的模样。也对，歼-10主要是对空，对地EOTS急迫性不强。等一等……还有T-50啊，出口导向很明确嘛。

　　“含远红外搜索、中红外跟踪、激光测照等多种探测模式”

　　——长波+中波+激光经典集成模式（复习问题4-5）。

　　“主要用于对空、地、海昼夜搜索、精确跟踪和瞄准以及武器制导。可以在雷达关机的情况下以空空、空面模式搜索和跟踪目标，并能够为飞行员准确指示目标位置。可与红外全景搜索系统、机载火控雷达配合使用，可对红外全景搜索系统或机载火控雷达搜索的目标进行精确跟踪、定位及瞄准，引导机载武器系统攻击目标。可与头盔瞄准具联动工作”

　　——搜索+跟踪+制导+联动头描（复习问题6-7）。估计和洛马那边的说明书一个字不差啊，呵呵。注意，有空空模式，可以对空搜索啊，侧面说明了F-35的EOTS也不会是只能对地吧。

　　“对F-22发现距离110公里，对B-2发现距离150公里”

　　——以EOTS-86的精确红外测角数据给机载AESA雷达，后者再做窄视角凝视扫描，就可以引导中远程空空导弹攻击隐身目标。说这是中国反隐身装备的一大突破，绝不为过。同时，说EOTS只能对地的同学，可以思考一下这个功能。最后，这个说明应该这是给美军看的，要不完全可以说“对大型/典型隐身目标”这样的字眼。现在这么直白，完全是气死人不偿命啊。

　　“重量48公斤，寿命10000小时（20年）”

　　——咦？比F-35的EOTS 90.8公斤，轻了差不多一半（复习问题13），什么古怪的思密达？

　　这位问了，我兔把EOTS搞定了，那么，EODAS呢？

问题十六：歼-20是否会装备EODAS？

　　这是讨论中最艰难的一部分，信息有限，争议无限。

　　网上有名博认为“考虑到控制飞机重量及对RCS影响等问题，歼-20可能不会装备EOTS这样的系统……歼-20采用分布式光电系统表明其外形隐身已经达到一定的高度，突出的光电系统已经成为一个主要的散射源需要给予消除”。意思是歼-20将只有EODAS类似的系统，而EOTS将被淘汰出局。

　　兵器迷远没有这样乐观，个人判断如下：

　　1、歼-20的2011和黄皮机上，均有EOTS这颗痣。装备EOTS的可能性很大（复习第一篇）。

　　2、从F-35目前的情况看，EODAS的相关技术显然尚未成熟。以国内的光电器件水平，就算有了类似产品，恐怕性能也还力有未逮。歼-20只依靠EODAS，未见得是稳妥的方案（复习问题11-14）。

　　3、网上关于歼-20预留的分布式孔径位置图，确实有EODAS的赶脚，但要知道，歼-20经过隐身设计，很多原来的天线、空速管、传感器什么的突出物都完全可能被半埋、扁平化甚至完全平面化了。因此只是根据几个表面窗口，结论不是那么好下的。

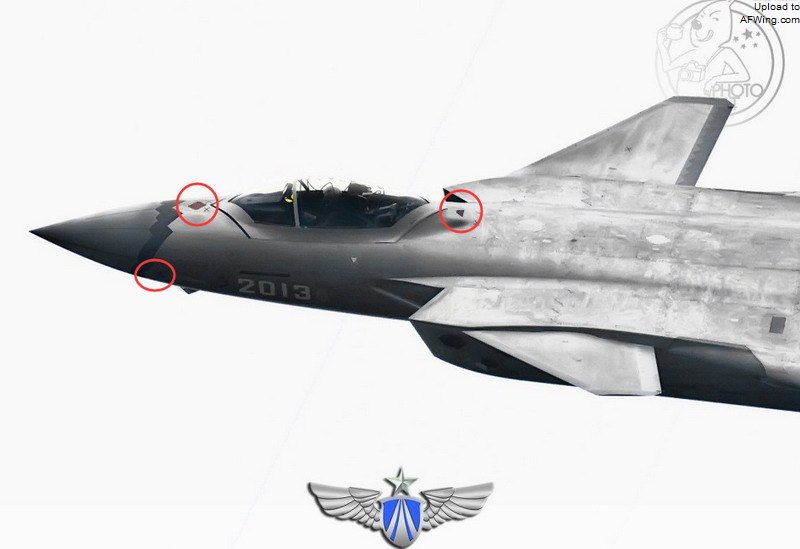

图15：歼-20的2013机头的各种窗口

　　以2013机头图为例，如果只是外表喷涂色块，则可能是高速摄像标记。在看着像窗口的位置中，较小的可能是机内数据链天线、导弹告警窗口；而较大的可能是分布式压力传感器、亦或就是EODAS光窗。
