当然，谈到共光路，自然少不了这种技术最著名的实例：美军固定翼飞机F-15/F-16/F/A-18上的“狙击手”(Sniper)吊舱。

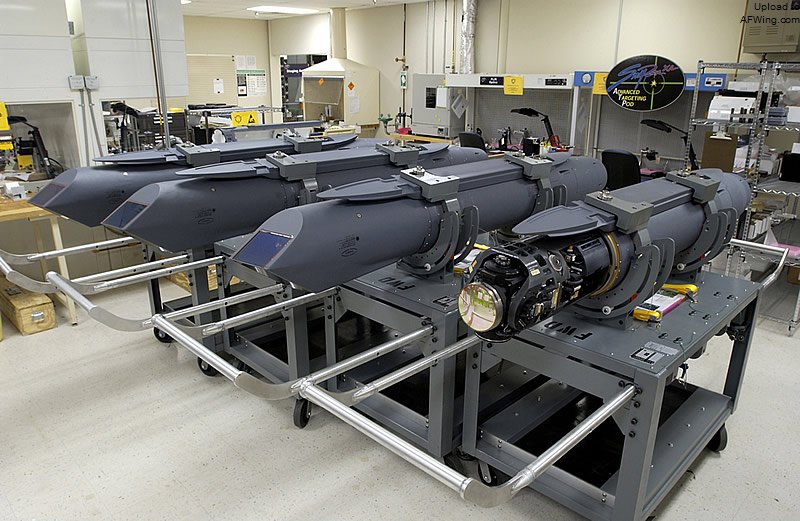

图10：狙击手吊舱

　　狙击手吊舱集成了中波红外传感器、双波段激光测距指示器和光斑跟踪仪、CCD可见光摄像机和数据链，是目前共光路光电设备的典型代表。注意上图中的楔形光窗面，避免了转塔的球形头部和空腔因气流诱导而产生振动的可能，这对于载机超音速飞行的气动优化非常有利。

　　国内的类似产品也出来了，2015年7月19日首届“军民融合”北京科技展上，江苏中陆航星航空工业公司（A-Star）展出了一款AUEODS光电设备。

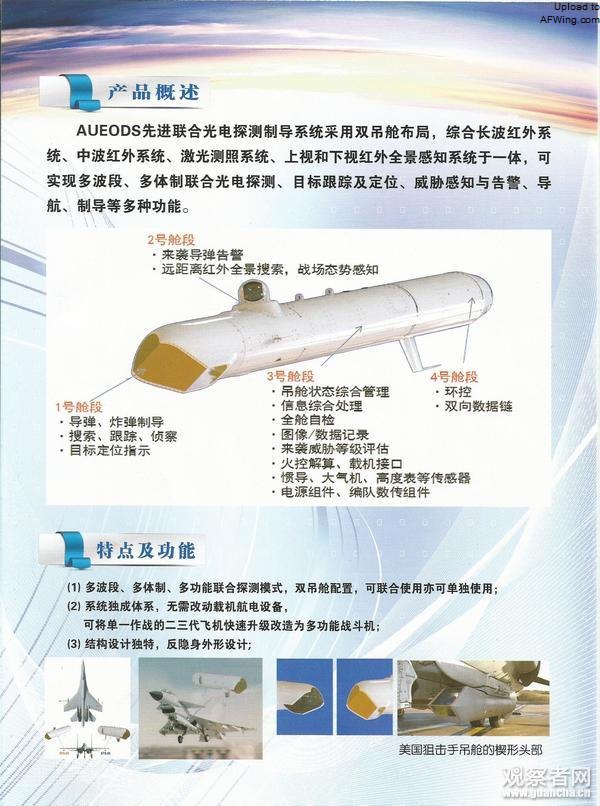

图11：AUEODS光电外挂吊舱

　　从展板说明上看，其2号舱段是一个对空长波IRST，而1号舱段是一个对地中波多光路FLIR（这是兵器迷第一次看到中国将IRST和FLIR集成在一个设备上）。提供±60°前视搜索能力，空中探测距离200公里。注意上图中的楔形窗口，是不是神似美军的狙击手？

　　有朋友说了，有个楔形窗口就是狙击手啦，又是山寨的不成？

　　还真不是兵器迷东拉西扯，一厢情愿。您看AUEDOS展板的这张配图，明明是中陆航星的产品特点及功能描述，却偏偏配了一个美帝的图，还写着：“美国狙击手吊舱的楔形头部”，一副爱咋咋地的样子。

　　也不知美国人看了什么赶脚，呵呵。

　　需要指出，一方面，共光路是目前光电设备发展的一个重要趋势；另一方面，目前共光路设计仍然有技术上的困难，主要是：

　　1 共光路膜系设计：保证所需多波长的增透减反，和其他无关光路的减透。

　　2 宽光谱镜片材料：保证所需多波长的高透射率。

　　3 光轴稳定问题：各种探测装置的光学系统对光轴的稳定性要求不一，需要解决光轴稳定的实时性优化问题。

　　4 高精度分光路光学设计：将所需各波长，分别导入不同的传感器。

　　5 共口径成像技术：运用高光谱技术和数据融合系统，通过分析、处理所获得高光谱数据，参照地物波谱数据库，就能够识别出目标的表面物。

　　共光路设备确实比多光路有很大进步，但仍然面临着一个问题。

　　就是机载方式依然是外挂。对于四代机，这会破坏隐身性能。而将多光路光电设备进行隐身处理的过程中，终于诞生了内埋布局的光电系统设备——就是我们第一篇开头提到的EOTS和EODAS系统。

　　已经有朋友不耐烦了，婆婆妈妈都唠了十个问题，咋还不到EOTS/EODAS呢？

　　别急，您要的菜——来了。

问题十一、什么是EODAS？

　　问题10谈到的“光轴合一”共光路光电设备，比问题8的分立式的FLIR/IRST有了很大进步，但隐身性依然欠佳，随着四代机的兴起，光电设备的隐身布局，终于催生了我们文章开头提到的分布式孔径探测技术。

　　EODAS（electro-optical distributed aperture system），光电分布式孔径系统，就是美国诺格公司为四代机设计的内置综合光电设备。曾经一度希望能用在F-22上，但因为技术成熟度不足，未能实现F-22的早期批次实装，却终于用在了F-35上。

　　EODAS在F-35上的正式设备型号是：AN/AAQ-37。其核心器件是先进1024X1024百万像素级二维大面阵锑化铟红外焦平面阵列，可提供90°X 90°视场。F-35用了这样6个相同的传感器，采用分布式孔径技术，分别布置于机身的上前方（机头）、左方（机头下腮）、右方（机头下腮）、下前方、上后方、下后方。这6个传感器，取消了前辈们用于支撑、转向和稳定的万向支架，以机身为平台，即直接固定在飞机结构上。

　　这里打个岔：有些文章上说，理论上需要4个就可以实现全部覆盖。兵器迷对此有异议：因为按照立体几何的球形空间计算，90°X 90°相当于(π/2)X(π/2)的八分之一球体。如果要完全覆盖整个球体，理论上需要8个传感器。还要上机身克服机头、垂尾等气动外形的遮挡，严格来说是不完全覆盖的。这一点，非常欢迎大家的补充和评判。

　　EODAS的主要优势在于：

　　1、 提高隐身性：采用分布式孔径系统的内埋方式，基本没有突出物，表面相对光顺。因此有利于载机的RCS的降低和气动性能，特别是超机动和超音速巡航时的气动改善。

　　2、 降低体积重量。取消了支撑、转向结构，因此重量、体积都比传统的分立式甚至多光路光电设备大幅度降低，大约只有后者传感器的5%。（原文如此，兵器迷表示怀疑）。

　　3、 降低成本：运行功耗降低，而且装备价格只有50万美元左右，大约只有传统光电设备的10%（原文如此，兵器迷表示怀疑）。

　　4、 全方位态势感知：这一组6个传感器的准球形覆盖，实现了四代机的全方位态势感知和全空间敏感。EODAS可以同时输出多个波段的高帧频图像，并通过后续图像和数据融合，将全向信息提供给头盔显示器HMD、HUD或全景多功能显示器，呈现在飞行员面前，建立了“透明座舱”。比如，在飞行员垂直起降时，传感器图像将前后左右和下方的情况直接展示在眼前，成为一种名副其实的电子“后视镜”和“下视镜”，从而提供了“甲板穿透”功能。

　　5、 替代效应：EODAS可以提供对空和对地目标搜索、目标指示与导弹告警、杀伤效果评估、辅助昼夜导航和起飞着陆防撞等多种功能。在很大程度上，代替了传统对地FLIR的成像跟踪和对空IRST的点源跟踪功能。（注意：有网友说EODAS只能对空不能对地，略有偏颇。结合上述第4和第5点，EODAS是可以提供有限的对地探测的。）

　　媒体报道：2010年的测试中，F-35上的EODAS系统成功地探测到了1300km以外发射的一枚二级火箭，并随后对其进行了长达9分钟的跟踪，直至火箭发动机熄灭。在2011年的测试中，EODAS系统再次成功探测并跟踪了一架90公里以外迎头接近的F-16战斗机。EODAS可将目标方位数据上传至中央计算器，引导APG-81雷达对目标进行视场2*2度的窄视场精确照射，然后发射中距空空弹进行攻击。这种攻击方式，APG-81不需要大范围搜索，从而降低了被敌方防空雷达捕获的可能性，实现了F-35在攻击过程中的低可探侧性。
