猛禽的进化——从ATF到F-22（二）

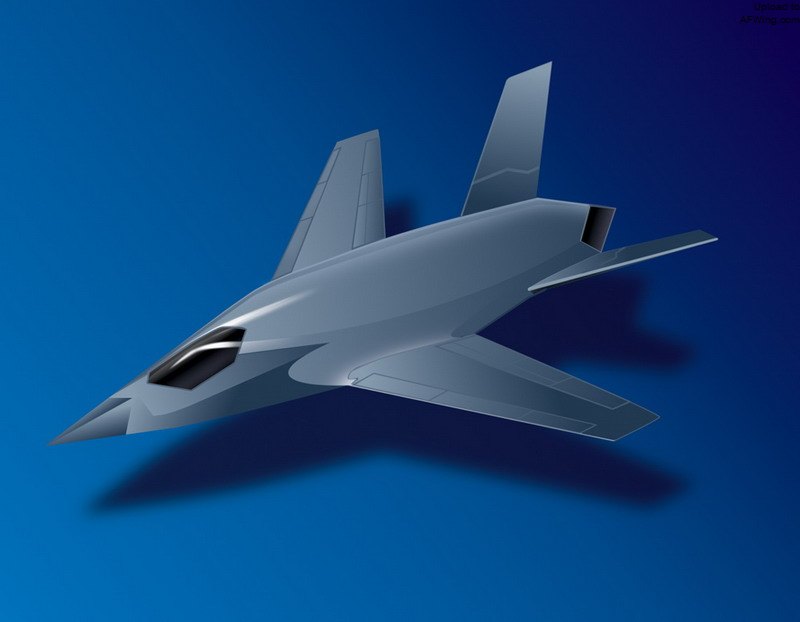

公司最初的演示/验证阶段方案是084构型，飞机除一个多面体机鼻外具有光滑流畅的外形

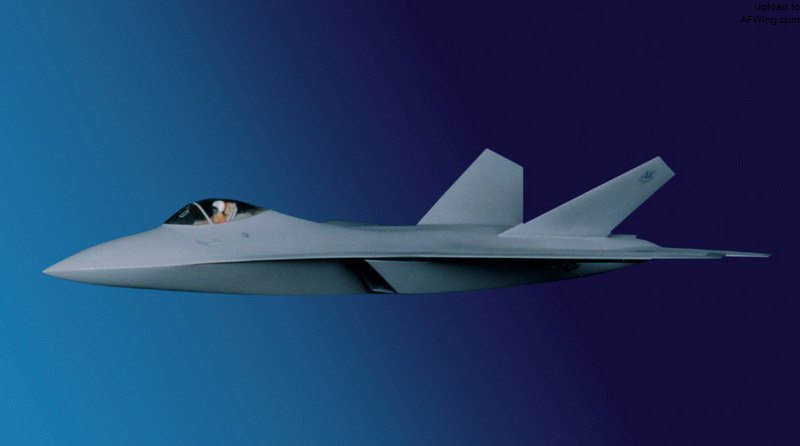

　　洛克希德的最终方案被称为090P构型，该机具有流线形机鼻，前后缘都是正后掠角的梯形翼，4尾翼（两片平尾和两片垂尾）。090P的大型垂尾向外倾，飞机表面所有前缘和后缘的后掠角都相同。090P还有一个很宽的边条，从机鼻沿直线通过进气口外侧并一直延伸到机翼前缘。

洛克希德的最终方案被称为090P构型，该机具有流线形机鼻，前后缘都是正后掠角的梯形翼，4尾翼（两片平尾和两片垂尾）

　　ATF还需要安装尖端的传感器，方案需求书要求ATF机鼻每侧的雷达视场范围达120度，此外还要安装有前视红外搜索和跟踪系统。洛克希德通过在机鼻安装3块雷达天线整列来满足雷达的视场要求（一面天线朝前两面向着侧面），并在每侧翼根安装了一套红外搜索和跟踪系统，配有多面体视窗。

　　该机的旋转导弹发射架可挂载6枚空空导弹，发射架可整体拆下方便装弹（洛克希德衍生设计了一个用于机场防空的独立发射架）。弹舱关闭时，发射器底部就成为了机腹蒙皮。

　　洛克希德制造了一个090P的大尺寸模型并在公司的雷达测试场进行测试，测试数据被一并列入公司提交的方案书中。奥斯本说：“现在的真正问题是美国空军是否认为洛克希德能够设计出一种曲面外形的隐形飞机。我们向空军展示了测试模型以表示我们的能力。”洛克希德在演示/验证阶段竞争最大的优势是其工程能力和丰富的隐身设计经验，洛克希德之前的各种项目中也赢得了原型机制造快手的良好声誉，最近的例子就是“拥蓝”项目。
