系列文章：“鬼怪”天书——麦道f-4“鬼怪ii”战斗机

没有列装的 AIM-7B

　　从 50 年代初开始，在“麻雀”I AIM-7A 基础上发展成为包括 AIM-7B/7C/7D/7E/7E-2/7F/7G/7H/7M/7P/7R 型号、并划分为三代产品的中距空空导弹系列，还改进扩展为包括 RIM-7E/7H/7M/P 型号在内的舰空导弹系列。由于受半主动雷达制导体制的限制，“麻雀”空空导弹系列的固有的共同缺陷，是不具有“发射后不管”能力，使载机在发射导弹之后不能立即退出攻击而降低生存力，也不具有“多目标攻击”能力，使攻击相同数目敌机需要出动更多架次的载机而易遭更大损失。因此，在 1991 年海湾战争之后，“麻雀”空空导弹的生产线将关闭，“麻雀”空空导弹经过 40 年的发展已经走到尽头，现役和库存的“麻雀”空空导弹各型号将逐渐被第四代中距空空导弹—“阿姆拉姆”AIM-120A 所取代。

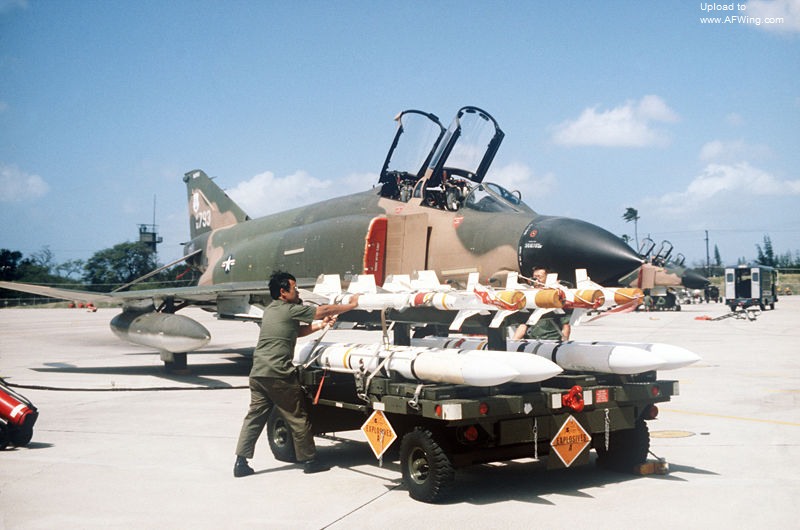

1980 年在夏威夷希凯姆基地，一架国民警卫队的 F-4C 准备挂载 AIM-9P“响尾蛇”与 AIM-7E“麻雀”空空导弹

　　该系列各型号导弹采用相同的全动式弹翼控制的气动外形布局，头部呈尖锥形，细长弹体呈圆柱形，4 片全动式切梢三角形弹翼位于弹体中部，4 片固定式三角形安定面位于弹体尾部。全动式弹翼起控制舵作用，其中一对弹翼可差动偏转，起横滚稳定作用；固定式安定面起纵向稳定作用。弹体采用模块化舱段结构，但在具体结构上，由于该系列各型号导弹的改进发展程度不同，存在着相当差异：

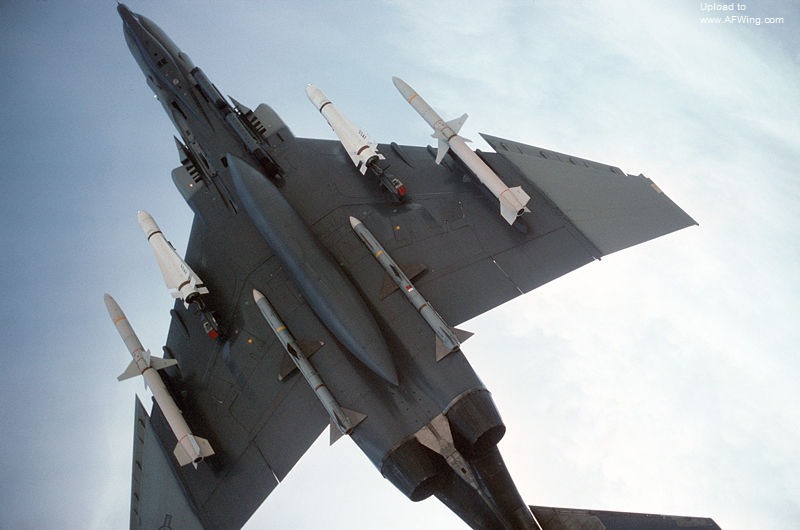

1988 年，美国空军 F-4G“野鼬鼠”机腹下挂载的两枚 AIM-7F“麻雀”空空导弹。另外的武器还有 AGM-88 反辐射导弹与 AGM-65A 对地攻击导弹

　　“麻雀”I AIM-7A 分为 3 个舱段，弹头为引信/战斗部舱，弹体中部为制导控制舱，弹体中后部为固体火箭发动机舱，3 个舱段用螺钉连接。由于采用雷达波束制导，其制导控制舱内装的是陀螺仪、加速度计、天线和接收机、计算装置、伺服机构、电瓶和高压能源。导弹发射后 1 秒，由陀螺仪和加速度计组成的自动驾驶仪控制飞行，导弹进入机载雷达 AN/APG-51B 的制导波束后，自动驾驶仪与伺服机构断开，天线和接收机接收制导波束信号，计算装置据此计算出导弹相对于制导波束等强信号区的偏移量，通过伺服机构使全动式弹翼偏转，使导弹返回等强信号区，制导波束随动于机载光学瞄准具视线，从而引导导弹飞行所瞄准攻击的空中目标，制导飞行时间 20 秒。

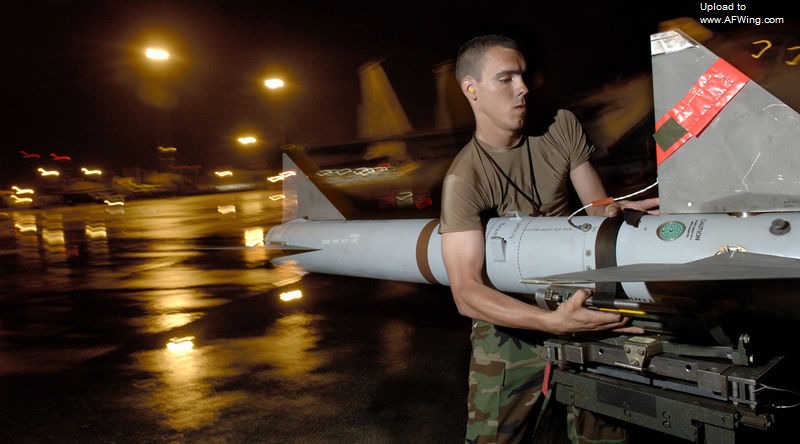

2006 年亭德尔空军基地，技术军事正在将一枚 AIM-7M 安装在 F-15C 上

　　“麻雀”II AIM-7B 导弹采用主动雷达制导，其舱段布局和内部结构与“麻雀”I 不同；“麻雀”III 导弹采用半主动连续波或脉冲多普勒雷达制导，其舱段布局和内部结构与“麻雀”I/II 不同，分为 5 个段舱，从前到后为导引头、自动驾驶仪和电源、液压舵机和液压能源、引信/战斗部、固体火箭发动机，但其具体结构随各自型号不同亦有较大区别。按作战性能水平，“麻雀”系列空空导弹可分为三代：第一代 AIM-7A，只能用于尾追攻击；第二代 AIM-7C/7D/7E/7E-2，具有一定的全天候、全向攻击能力；第三代 AIM-7F/7M/7P/7R，具有全天候、全向攻击、上视/上射和下视/下射能力。

最大射程　5~8km（AIM-7A）
24km（AIM-7C）（迎头）
20~26km（AIM-7D）
22~26km（AIM-7E）
29km（AIM-7E-2）
40km（AIM-7F）
45km（AIM-7M/7P）
最小射程　1500m（AIM-7E）
600m（AIM-7F/7M/7P）
最大速度　M2.2（AIM-7A/7B）
M2.5~3（AIM-7C/7D）
M3（AIM-7E/7E-2）
M3~4（AIM-7F/7M/7R）
使用高度　15,000m（AIM-7C）
20,000m（AIM-7D）
150~18,000m（AIM-7E）
18,000m（AIM-7E-2）
20,000m（AIM-7F/7M/7P）
最大过载　30g
制导系统　雷达波束（AIM-7A）
主动雷达（AIM-7B）
半主动连续波雷达（AIM-7C/7D/7E/7E-2）
半主动脉冲多普勒加连续波雷达（AIM-7F/7G/7H）
半主动脉冲多普勒雷达（AIM-7M/7P）
半主动雷达加被动红外双模制导（AIM-7R）
引　　信　无线电近炸引信（AIM-7C）
半主动多普勒雷达近炸引信（AIM-7D）
半主动雷达近炸引信 MK5.35（AIM-7E/7E-2）
主动雷达近炸引信（AIM-7F/7G/7H/7M/7P）
战 斗 部　高爆炸药（AIM-7A/7B）
高爆炸药，重 27kg（AIM-7C）
高爆炸药，重 30kg（AIM-7D）
连续杆，重 32kg（AIM-7E/7E-2）
连续杆，重 40kg（AIM-7F/7M/7P）
动力装置　1 台固体火箭发动机
弹　　重　148kg（AIM-7A）
160kg（AIM-7B）
173kg（AIM-7C）
178kg（AIM-7D）
195kg（AIM-7E/7E-2）
227kg（AIM-7F）
230kg（AIM-7M/7P）
弹　　长　3.80m（AIM-7A）
3.66m（AIM-7B/7C/7D/7E/7E-2/7F/7G/7H/7M/7P/7R）
弹　　径　203mm
翼　　展　70mm（AIM-7A）
100mm（AIM-7B/7C）
102mm（AIM-7D/7E/7E-2/7F/7G/7H/7M/7P/7R）
