大幅改进的是反潜战军官操作站

  2012年5月25日,俄罗斯国防部与伊柳辛签订了用三年时间把5架伊尔-38升级到伊尔-38N的合同,价值达34.5亿卢布,按当时币值计算,单机升级成本约2000万美元。

  接受升级的伊尔-38先到伊柳辛分包商普希金机场的第20飞机修理厂进行大修,然后再到莫斯科附近茹科夫斯基机场的米亚西舍夫实验机械厂安装任务系统。当时伊柳辛首席执行官利瓦诺夫表示到2020年将有28架伊尔-38会被升级成伊尔-38N,也许所有幸存伊尔-38都能继续服役下去。

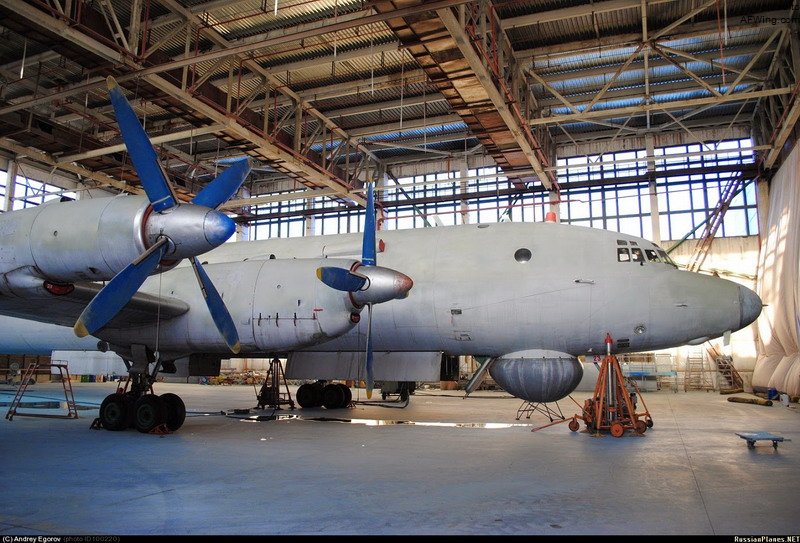

在第20飞机修理厂大修的伊尔-38

  5架伊尔-38N中的头两架按计划应该在2013年11月重新服役,但再次遭拖延。伊柳辛解释说主要因为无线电声纳系统上的问题。第一架伊尔-38N(107-06)在2014年2月进行大修后的首次飞行,当年7月份被涂成深灰色的“茄子”涂装,俄罗斯军用飞机注册号RF-75335,战术编号19。该机被命名为“拉迪·帕夫科夫斯基”,以纪念这位多年来一直致力于伊尔-38项目的伊柳辛设计师。

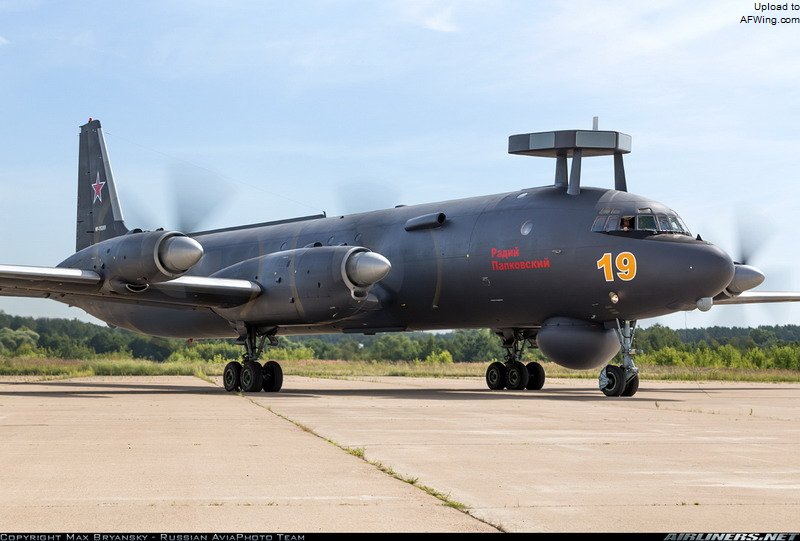

第一架伊尔-38N“拉迪·帕夫科夫斯基”号

  随后飞机交付伊斯克的第859海航训练中心。目前伊柳辛已经完成了首批5架升级合同,2015年伊柳辛又与俄罗斯国防签订合同,把两架现役伊尔-38升级成伊尔-38N版本,合同完成日期为2017年11月。

情节多变的“短篇小说”

  列尼涅兹公司目前提供三种版本的“海龙”出口型海上巡逻机系统,以及4种版本的俄罗斯海军自用的“短篇小说”系统。三种出口版本分别是2SD(也就是印度伊尔-38SD使用的系统)、适用于小型飞机或直升机的3SD、适用于轻型飞机和无人机的小型4SD。

  “短篇小说”的四种版本分别是2NV、3NV、4NV(分别对应2SD、3SD和4SD)和1NV。1NV也被称为“短篇小说”P-38,是最先进版本,装备在了伊尔-38N上。

  1NV和“海龙”2SD系统的核心是1NV4(2SD4)任务系统套件,提供两个反潜战军官工作站。每个工作站都配有两台15英寸彩色液晶显示器和控制面板。第三个工作站是为系统指挥官准备的,只有一个大型显示器和控制面板。整套系统通过通用数据总线集成,兼容MIL-STD-1553B和ARINC-429D总线。这种数据总线可以方便地升级或添加新组件。

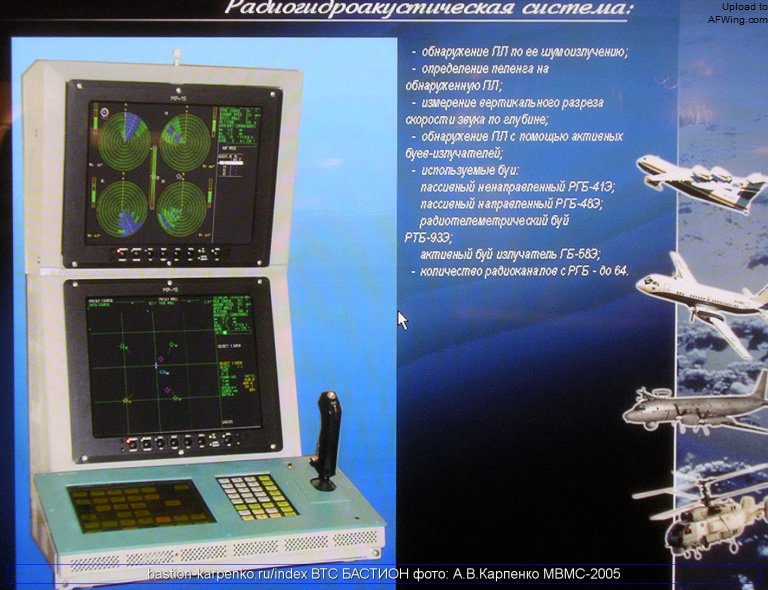

反潜战军官工作站

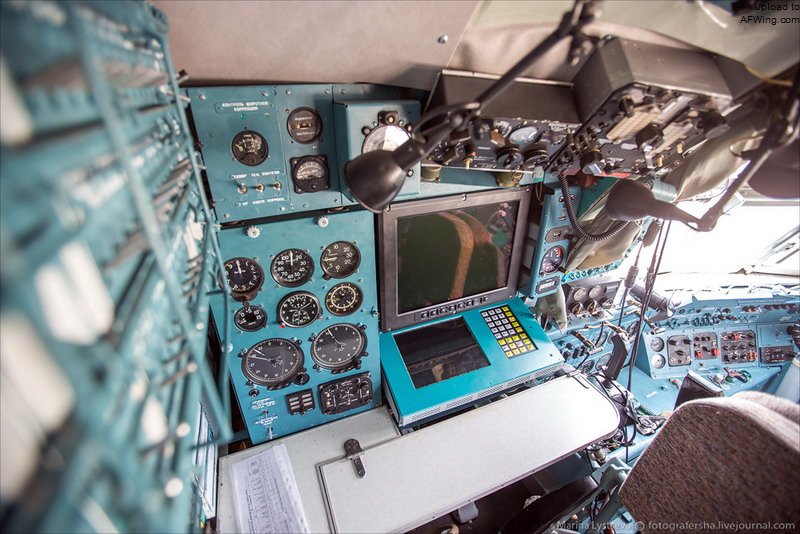

系统指挥官工作站

  任务系统包含以下传感器:

  用于探测空中和海面目标的1NV1(2SD1)雷达(对潜艇潜望镜的探测距离是30-35公里)。

  配备新浮标的1NV2(2SD2)无线电声呐浮标系统。

  NV3(SD3)磁异常探测器(MAD),探测距离可达900米。

  NV5(SD5)光电转塔,内置电视、红外成像传感器、激光测距仪和自动目标跟踪装置,可随动于雷达观测目标。

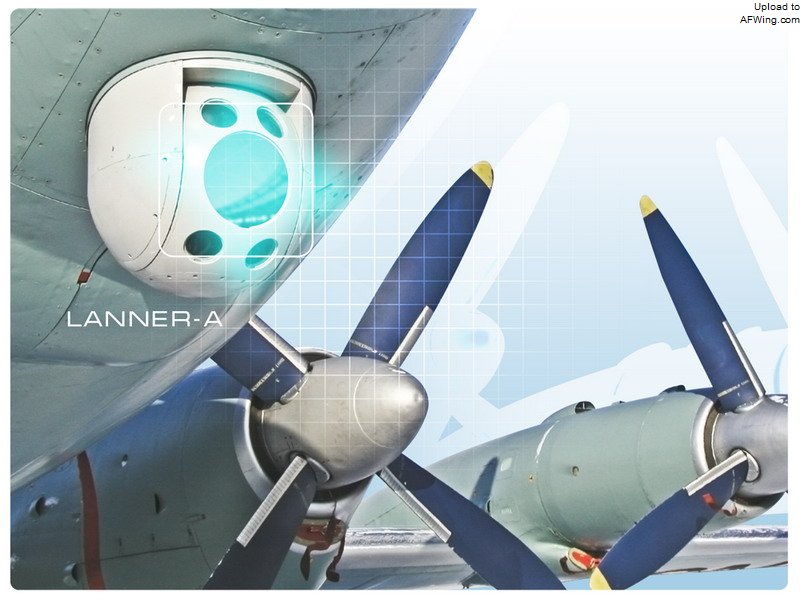

安装在机鼻的NV5光电转塔

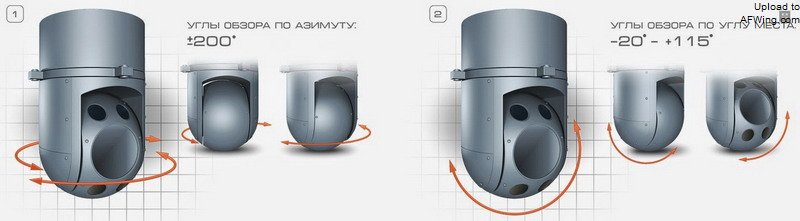

转塔的可视角度

  NV9(SD9)电子支援系统,其传感器环绕安装在机头顶部的盒子中。

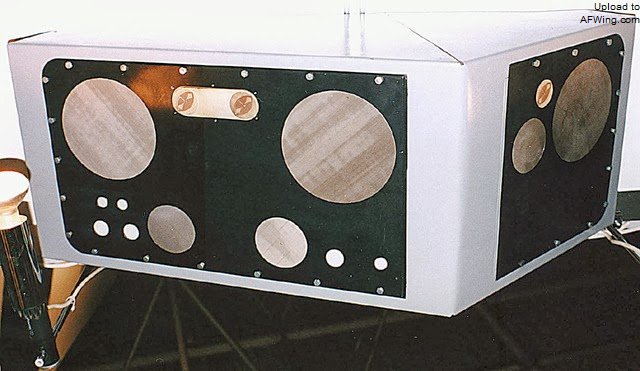

NV9(SD9)电子支援系统传感器单元,用于电子信情报任务

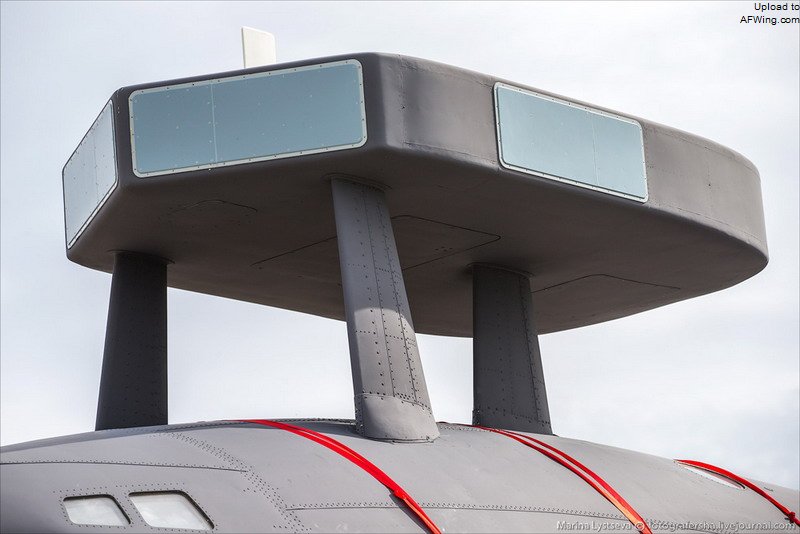

传感器就被简单粗暴地安装在头顶的盒子中,但该装置却能让伊尔-38N执行间谍任务

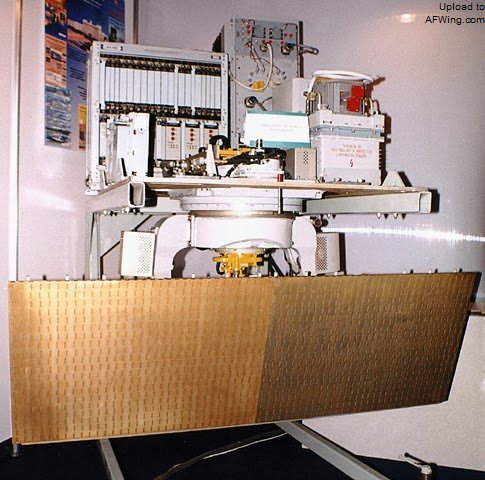

  1NV1雷达工作在两个波段,分别是C波段(波长300-600mm)和I波段(30-37.5毫米),而2SD1出口型只能工作在I波段。列尼涅兹为一系列重型轰炸机升级了雷达,如图-22M3M的NV45、图-95MSM的NV021和图-160M的NV70,并以此为基础研制了1NV1雷达。
