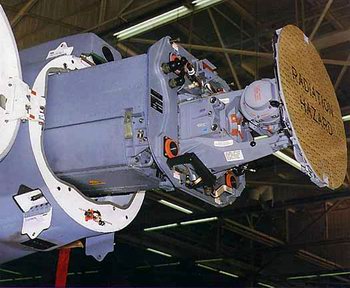

AV-8B+ 安装的 APG-65
APG-65 由低旁瓣天线、可编程行波管发射机、采用脉冲压缩技术的接收机/激励器、可编程信号处理机和数据处理机 5 个 LRU 组成，总重量 154 千克（加上机架小于 200 千克），体积小于 0.13 立方米（不包括天线），除发射机采用液冷外其余组件都采用气冷。可编程信号处理机（PSP）是 1 台运算速度 720 万次/秒的 AYK-14 计算机，采用了超高速集成电路技术（VHSIC），包括 5,000 多块线宽 1.25 微米的集成电路板。软件采用汇编语言编写，能通过软件改进已有工作模式或增加新的工作模式。数据处理机采用了 256K、16 位字长的固态存储器（首次在战斗机机载雷达中使用），其存储的指令被读出口存入 16K 的固态存储器，使雷达能够连续保持目标轨迹。APG-65 雷达设置有完整的自检测系统，故障检测率 98%，整机平均故障间隔时间 106 小时，其中天线和发射机指标值 350 小时，处理机 150 小时，平均故障修复时间 12 分钟，可靠性在当时具有领先水平。
座舱显示器
所有的“鹞”都装有平视显示器。早期“鹞”系列的平显是史密斯工业的 4-20 型（包括 4-22、4-23）或 4-40 型（用于美国和西班牙的早期“鹞”，美国编号 AVQ-30（V））。它们基本都实现了全数字化和模块化（4-40 增加的武器瞄准计算机是数模混合式的），并能作为主飞行仪表使用；“海鹞”FRS.1、FA.2 的平显是史密斯工业的 5-60 系列及其改进，同样可作为主飞行仪表使用；AV-8B 基本型和“鹞”GR.5 采用史密斯工业的 6-50 平显武器瞄准系统，能显示 ASB-19（V）等光电探测设备获得的视频信息；AV-8B 夜攻型和GR.7 采用了能显示前视红外图像的新型广角平显（视场 20°×16°）。早期“鹞”系列中的作战型在仪表板中央都装有英宇航系统的圆形投影地图显示器，它能存储并显示 2,200×1,850 千米范围内的地图，存储 7 个预定攻击的目标坐标，并可在飞行中调整和修改其中 2 个；“海鹞”FRS.1 右侧仪表板上方有一个雷达显示器；“海鹞”FA.2 和 AV-8B+左右侧仪表板上方各有一个矩形下视显示器，FA.2 的分别用于多功能显示和雷达显示，AV-8B+则恰好相反；“鹞”GR.5/7 的左、右侧仪表板上方各布置有一个矩形下视显示器，其中 GR.5 左、右侧分别是显示 ARBS 的电视图像和导航、武器管理等信息的多功能显示器和活动地图显示器，而 GR.7 刚好相反，并且它右侧的多功能显示器还可显示前视红外和光电吊舱图像；AV-8B 基本型只在仪表板左侧上方有一个矩形的下视显示器（凯瑟尔公司的 IP-1318），AV-8B 夜攻型在仪表板中央有圆形的彩色活动地图显示器，右侧上方有矩形的彩色下视显示器（作用与 GR.7 的多功能显示器相同）。“鹞”家族中，“鹞”II 系列和“海鹞”FA.2 都能在作战过程中保持“手握双杆”（HOTAS）和平视飞行。

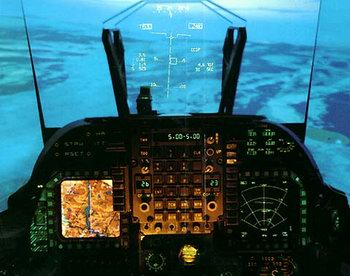

AV-8B+ 的座舱布置考虑了夜视要求
武器装备和实战记录
早期“鹞”系列布置有 7 个挂架，包括机身下两侧 2 个专用埋入式挂架和机翼下 4 个、机身中央 1 个通用挂架，最大外挂重量 2,270 千克（GR.1）、2,720 千克（GR.3、AV-8A/S）。专用挂架用于挂载航炮吊舱，不用时用蒙皮覆盖以保持气动性能。英国的在专用挂架上挂 2 个炮舱，每个重约 201 千克，内有 30 毫米“阿登”单管转膛炮和 131 发炮弹；美国和西班牙的则只在左侧挂架挂带有 1 门 25 毫米的 GAU-12“平衡者”5 管航炮（采用加特林原理），右侧炮舱装供弹系统和 300 发炮弹，并通过外部有整流罩的刚性输弹机构与左侧炮舱连接。比较起来，英国两个炮舱总重量较轻（美国两炮舱重量 558.4 千克）射速较慢（2 门“阿登”齐射时射速为 2,400～3,400 发/分，GAU-12 为 3,600 发/分），威力也可能逊于美国航炮——1980 年底该航炮装在鹞”上在加利福尼亚州中国湖的美国海军武器试验中心进行了对地攻击试验，目标为美军 M-47 和前苏联 T-62 坦克。AV-8B 以 927 千米/小时的飞行速度和 5°的俯冲角在 610～1,220 米距离上开火，共发射 14,000 发炮弹，结果全部命中目标，其中有 1/21 穿透了目标的装甲。通用挂架上可挂火箭发射巢、自由落体炸弹或减速炸弹、集束炸弹、燃烧弹、副油箱等，也可挂“响尾蛇”或“红头”格斗弹（AV-8A 还可挂 AGM-45“百舌鸟”反辐射导弹）。其中“红头”导弹堪称霍克·西德利的经典产品，它在 1957 年开始研制，1965 年进入皇家空海军服役，到 1976 年停产时共生产了 400 枚（平均单价约 10 万英镑），是当时世界上最优秀的格斗弹之一，也是 20 世纪 70 年代皇家空海军战机的标准格斗弹。“红头”采用致冷的锑化铟导引头、重达 31 千克的连续杆战斗部、可自动确定最佳引爆点的红外近炸引信、双推力固体火箭发动机、模块化舱段结构和大量晶体管印刷电路。该导弹最大速度马赫数 3，射程在 0.4～12 千米之间，最大使用高度 18,000 米。相比之下，美国“响尾蛇”系列中 1972 年服役的 AIM-9H 才开始大量采用固态电子器件和适合高空使用的连续杆战斗部，1978 年服役的 AIM-9L 才采用致冷锑化铟导引头，分别比“红头”晚了 7 年、13 年。但是“响尾蛇”比“红头”轻、小得多，“红头”采用超前技术的结果是体积、重量很大——它长 3.27 米，弹体直径 0.222 米，翼展 0.91 米，重达 150 千克。
