JF-17 座舱仪表详细说明
操纵杆和右侧辅助面板

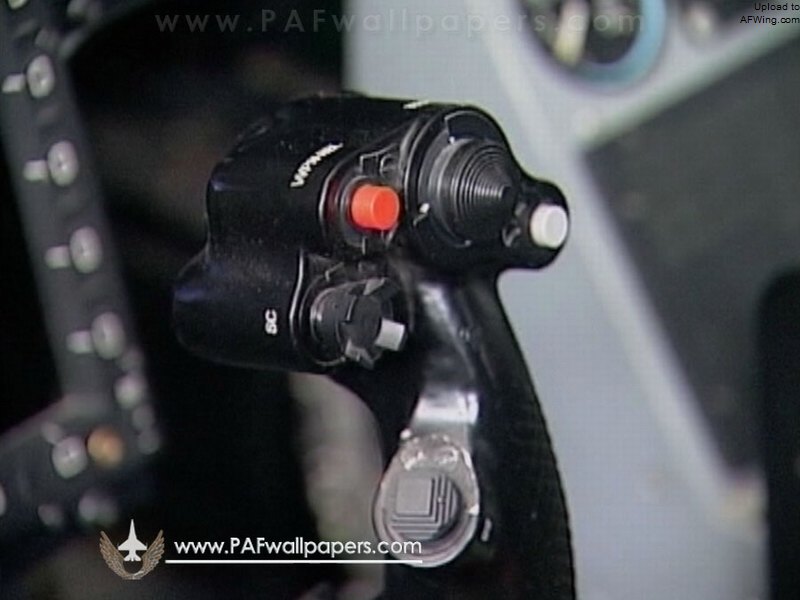

JF-17 的操纵杆上有武器发射按钮（红色）、苦力帽、导弹超控（顶部右侧）、显示管理（顶部左侧）、电子战管理（下方）。操纵杆的另一面有通讯开关、空地模式选择、扳机、游标控制等按钮。

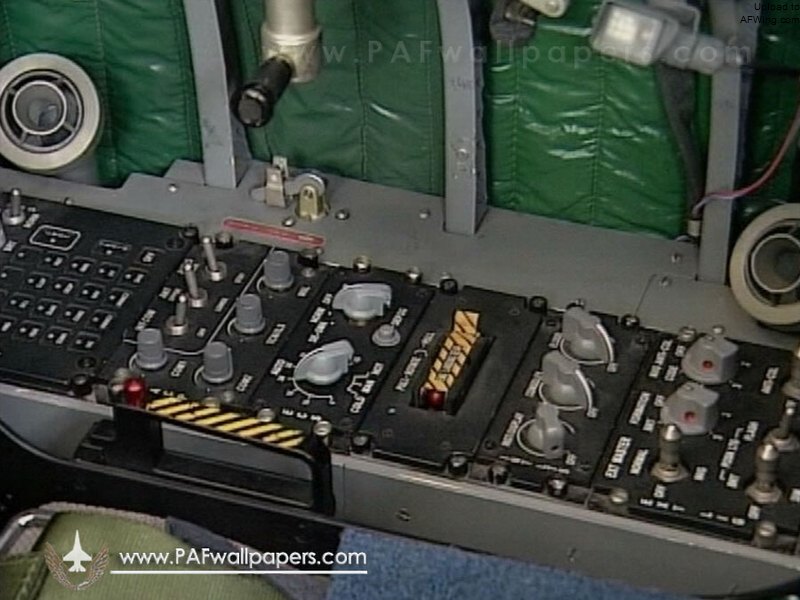

右侧辅助面板包括了多种传感器的信息显示、第二套语音通讯面板、航电电源管理、飞机数据储存和转发管理、座舱灯光管理以及 HUD 管理等。
JF-17 HUD 下方有集成控制面板（ICP）。座舱内有 3 个 6X8 英寸的宽屏 MFD，MFD 显示的信息可以互相切换，飞行员可以很容易地进行切换。

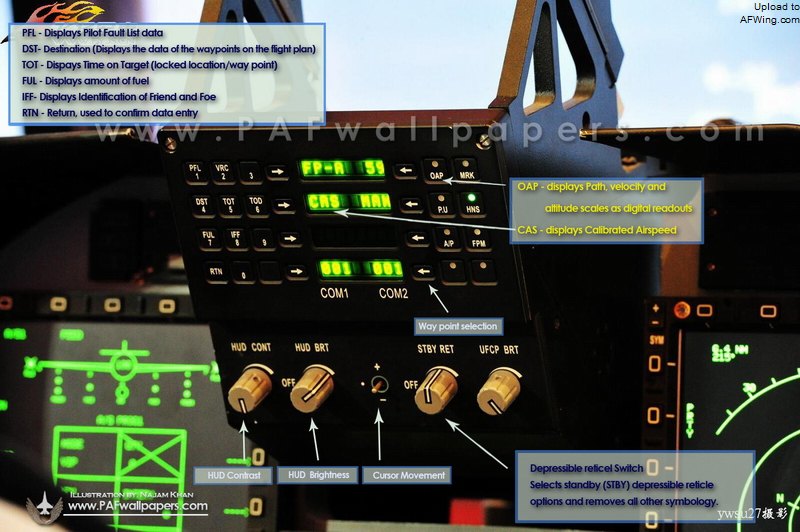

ICP 面板说明

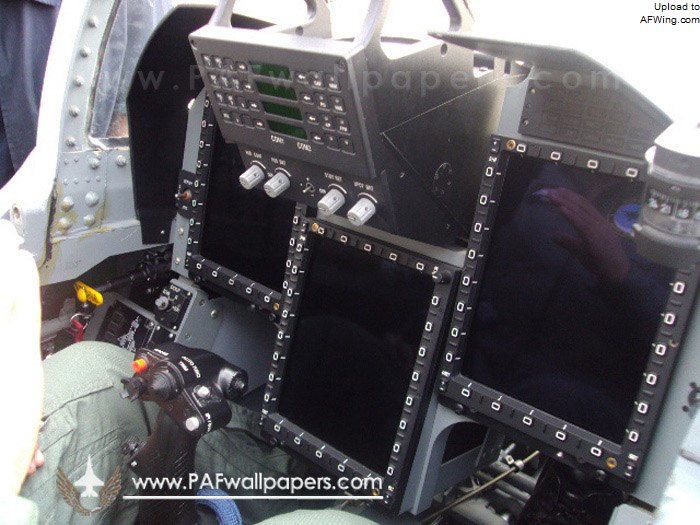

JF-17 的三个 MFD
