尾椎内L402“喜马拉雅”系统的有源相控阵天线
101KS“环礁”光电系统由叶卡捷琳堡的拉尔光学和机械厂（UOMZ）研制，由五个子系统组成。第一个是101KS-V——安装在座舱前方的红外搜索和跟踪（IRST）转塔，用于探测、识别和跟踪空中目标。第二个是安装在机背和前机身下方的101KS-O定向红外对抗（DIRCM）转塔，发射调制激光干扰来袭导弹的红外引导头，苏-57是全球第一种装备该设备的战斗机。第三个是101KS-U紫外导弹逼近告警传感器（MAWS），可与DIRCM转塔配合使用，苏-57机身安装了四个传感器以实现全覆盖。第四个是101KS-P高分辨率热像仪，用于低空和夜间飞行，系统的两个传感器安装在翼根近距空空导弹舱前端。最后一个101KS-N导航和瞄准吊舱，挂载于进气口下方，用于对地任务的目标识别和瞄准。

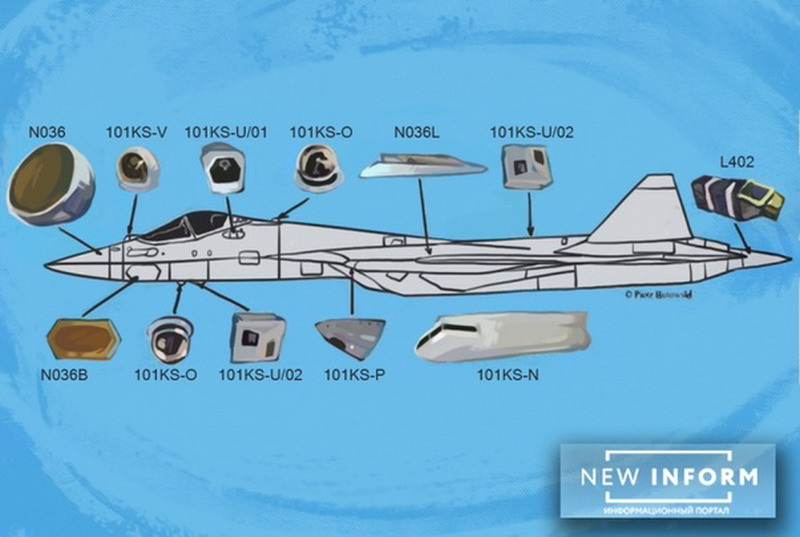

101KS“环礁”光电系统安装位置示意图
定向红外对抗系统
101KS-O使苏-57成为世界上第一种装备激光定向红外对抗系统的战斗机，以往该系统仅被用于装备军用直升机、运输机和客机上，用于干扰来袭的肩扛式防空导弹。苏-57装备该系统说明俄罗斯在激光定向红外对抗系统的研制上已经有了长足进步，其发射的调制激光可能已能破坏现代红外成像制导空空导弹（如AIM-9X）引导头的跟踪机制，这在全球尚属首创。从中也反映出苏-57的主要设计理念：依靠高机动性、有限隐身能力和现代电子战和光电对抗系统来躲避超视距和视距内空空导弹的攻击。
101KS-O的两个气泡式激光转塔被安装在苏-57座舱后的机背上方和座舱下的下颚部位，内置激光发射器反射镜组件，分别对机身上半球和下半球形成360度全覆盖。在101KS-U MAWS探测到来袭导弹之后，自卫系统会自动控制101KS-O瞄准导弹来袭方向，自动持续发射调制激光，直到致盲其引导头使导弹偏离本机为止。

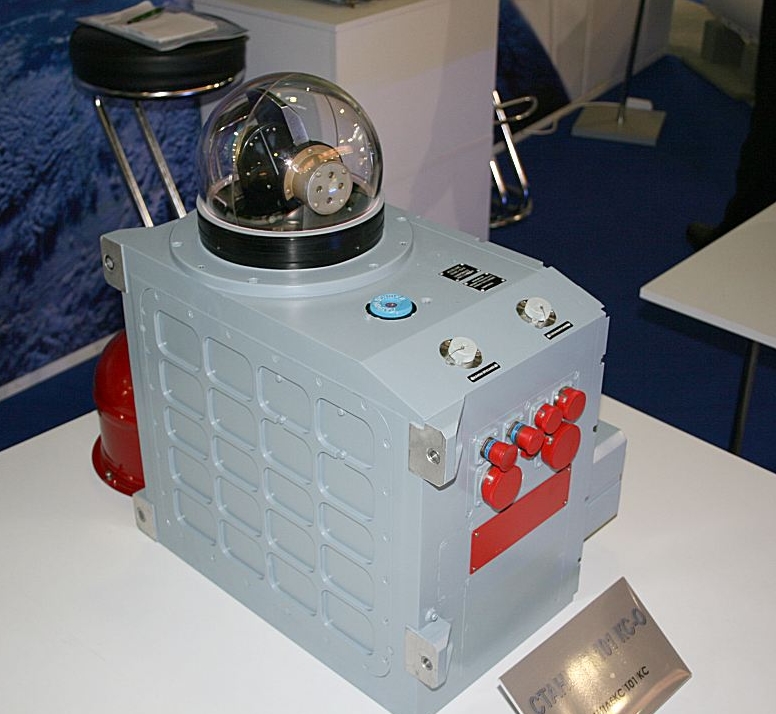

101KS-O组件

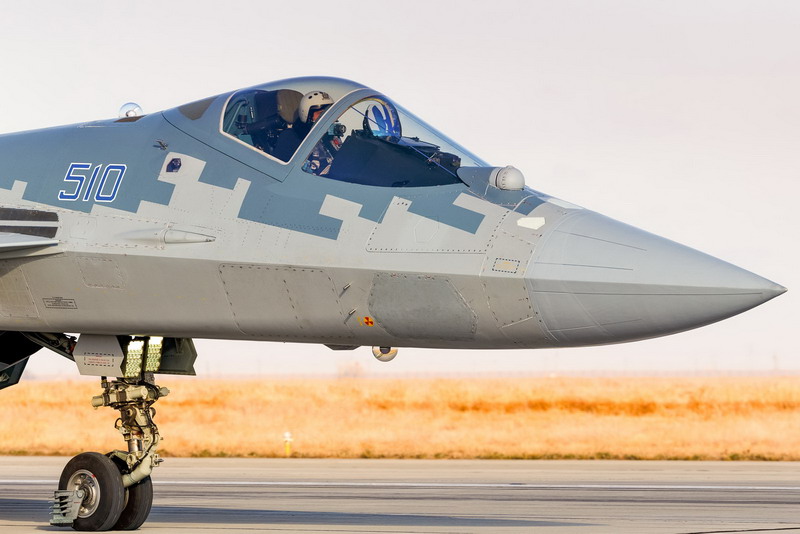

101KS-O的安装位置
从某种意义上说，苏-57装备的101KS-O可能会成为未来视距内空战的“游戏规则改变者”。如果该装置的确有效，将使现代红外成像空空导弹有效性和杀伤率大幅下降，从而抵消掉西方战斗机在格斗弹上相对俄罗斯的优势。在战斗机上安装DIRCM系统是前所未有的，作为这方面的先驱者，苏-57很可能会引领战斗机机载DIRCM发展的潮流。
