“鹰”尾部的柴油喷射管

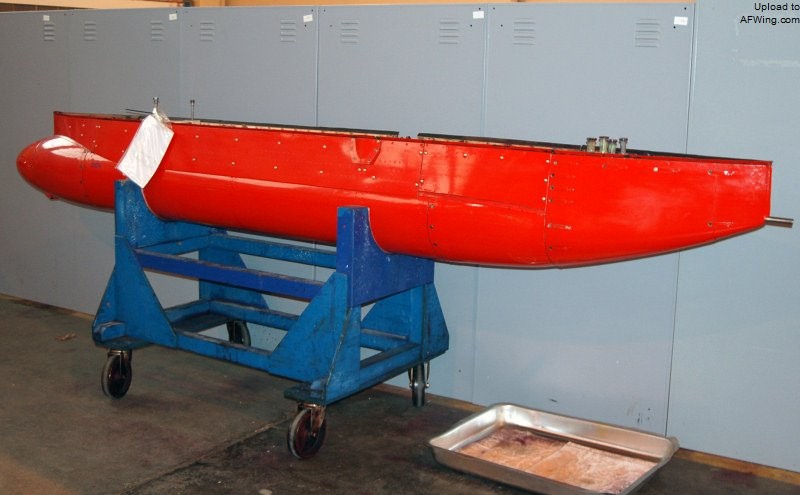

拉烟剂吊舱

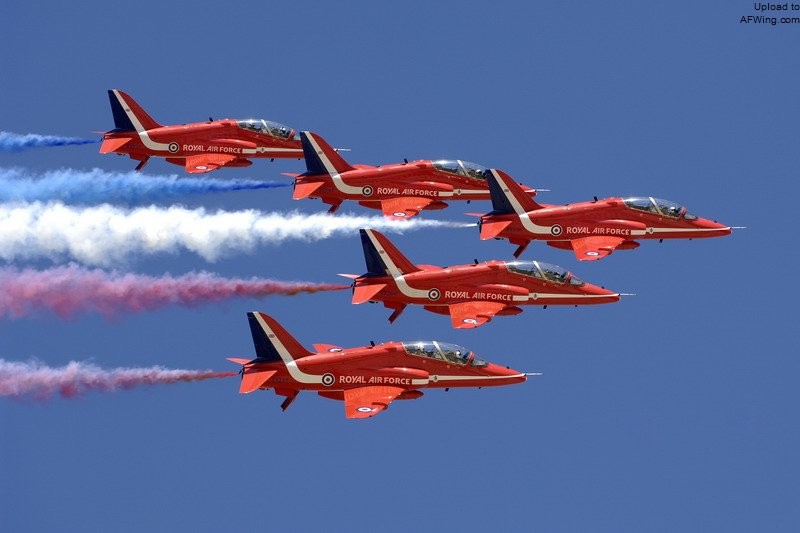

“红箭”的三色彩烟
长度：11.9米 翼展：9.4米 高度：4米 最大速度：0.84马赫 最大高度：48,000英尺 最大起飞重量：5700千克 航程：1000海里 发动机：罗罗“阿杜尔”双转子涡扇 推力：2360千克
除了表演开始时从人群后方飞越进入表演区域外，“红箭”的飞机在表演的任何时刻都不会飞到人群上空。表演在观众面前平行展开，高度可低至91米，同步双机表演甚至可以低至30米，倒飞表演最低高度是45米。
“红箭”的表演动作分为三套：完整、滚转、平面，由队长红1号根据天气状况选择执行。完整动作中的编队筋斗需要至少1370米的云底高度才能避免编队在顶部入云。如果云底高度低于1370米但高于760米，“红箭”就做滚转动作，用跃升转弯半滚倒转和滚转取代编队筋斗。如果云底高度小于760米，“红箭”就做水平动作，飞一系列通场和急转弯动作。

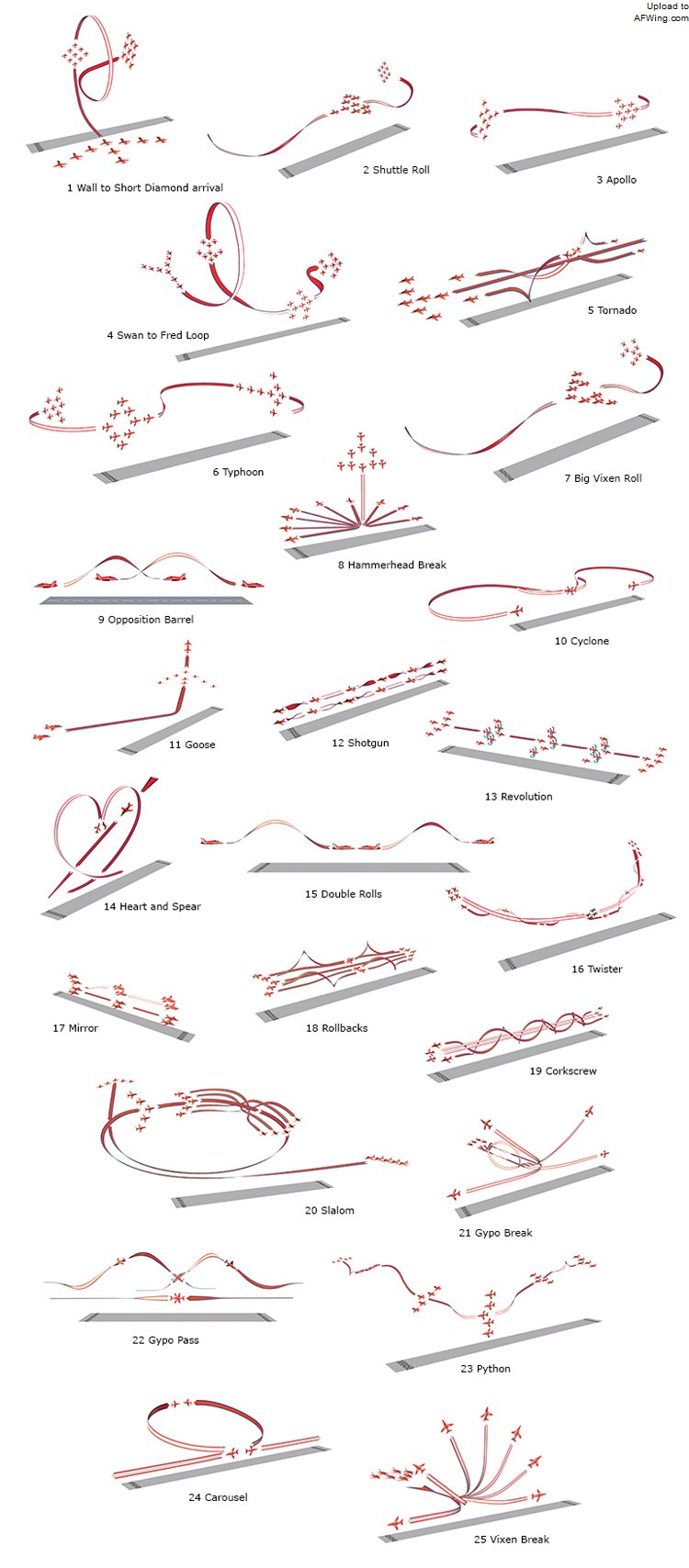

全场表演持续24分钟，上半场是密集编队特技飞行，下半场会有同步双机和其他更激烈的特技表演。下图是“红箭”在2016表演季中的完整动作。
一箭穿心也是“红箭”的保留节目
今年“红箭”加入了一些新特技，其中之一就是被称为“墙”的新亮相动作：“红箭”以最宽编队飞越人群后迅速切换成最密集的钻石9机编队。“狂风”动作是为了庆祝“狂风”在皇家空军服役25周年而设计，两架飞机绕着编队桶滚。此外还有双机“鹅”动作：7架飞机以金字塔编队飞行，飞同步双机的红6和红7号则迎头直接穿过编队中间，接近速度高达1207公里/小时。
任何英国公民都可以向“红箭”提出表演或飞越请求，然后由英国皇家空军活动小组决定“红箭”的表演地点。这个部门每年能收到800多个请求，但只能在“红箭”的夏季表演季中安排75-85场表演。许多飞越飞行被穿插在“红箭”转场中进行。
著名的钻石9机编队以及相应的机号
“红箭”从一个航展地点转场到另一个时，近的话会飞在300米低空避免编队穿云带来的危险，同时也避开了很多受管制的空域。如果距离较远，“红箭”就飞在11000-13000米高空以节约燃油。在转场飞行中，“红箭”一般会带着第10架备用飞机，有时也会带着一架装着备件的C-130“大力神”运输机。
表演
除了表演开始时从人群后方飞越进入表演区域外，“红箭”的飞机在表演的任何时刻都不会飞到人群上空。表演在观众面前平行展开，高度可低至91米，同步双机表演甚至可以低至30米，倒飞表演最低高度是45米。
“红箭”的表演动作分为三套：完整、滚转、平面，由队长红1号根据天气状况选择执行。完整动作中的编队筋斗需要至少1370米的云底高度才能避免编队在顶部入云。如果云底高度低于1370米但高于760米，“红箭”就做滚转动作，用跃升转弯半滚倒转和滚转取代编队筋斗。如果云底高度小于760米，“红箭”就做水平动作，飞一系列通场和急转弯动作。

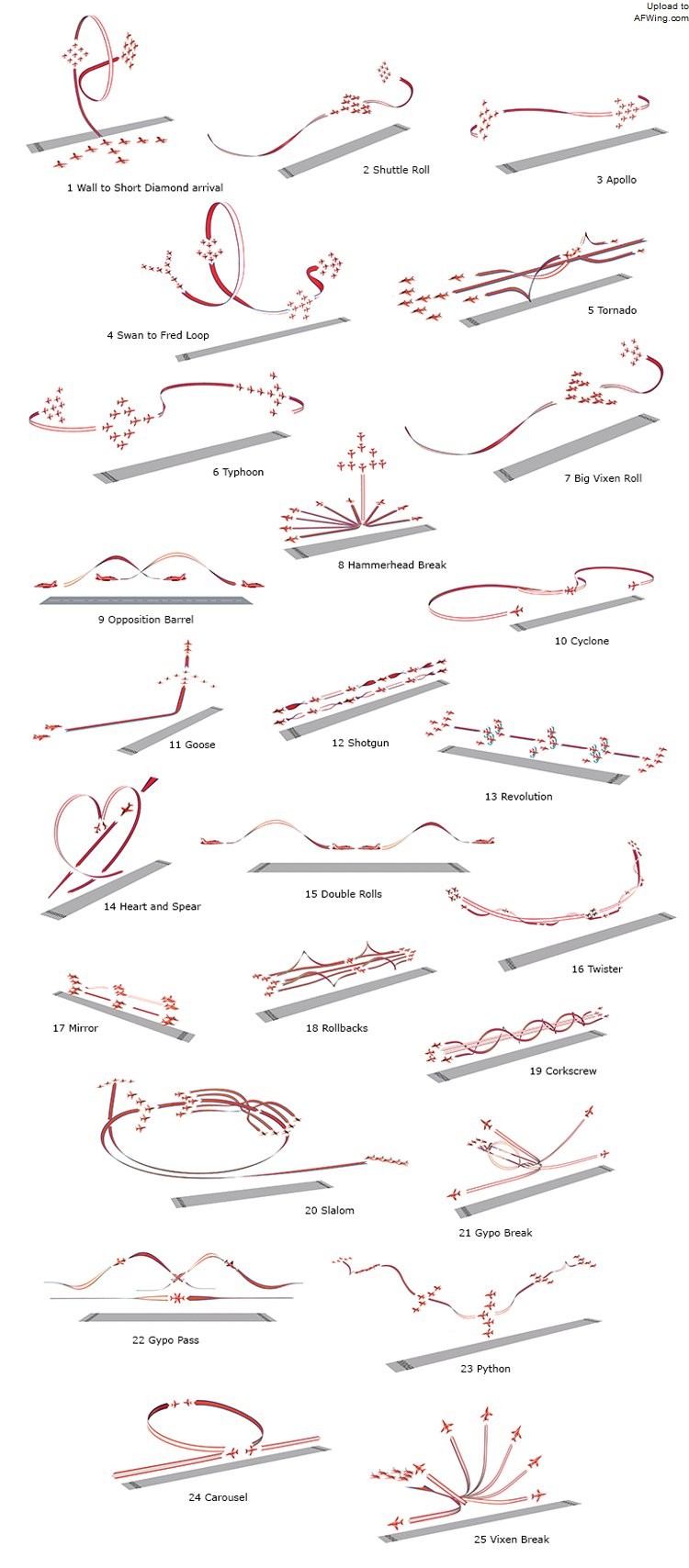

全场表演持续24分钟，上半场是密集编队特技飞行，下半场会有同步双机和其他更激烈的特技表演。下图是“红箭”在2016表演季中的完整动作。
一箭穿心也是“红箭”的保留节目
今年“红箭”加入了一些新特技，其中之一就是被称为“墙”的新亮相动作：“红箭”以最宽编队飞越人群后迅速切换成最密集的钻石9机编队。“狂风”动作是为了庆祝“狂风”在皇家空军服役25周年而设计，两架飞机绕着编队桶滚。此外还有双机“鹅”动作：7架飞机以金字塔编队飞行，飞同步双机的红6和红7号则迎头直接穿过编队中间，接近速度高达1207公里/小时。
任何英国公民都可以向“红箭”提出表演或飞越请求，然后由英国皇家空军活动小组决定“红箭”的表演地点。这个部门每年能收到800多个请求，但只能在“红箭”的夏季表演季中安排75-85场表演。许多飞越飞行被穿插在“红箭”转场中进行。
著名的钻石9机编队以及相应的机号
转场
“红箭”从一个航展地点转场到另一个时，近的话会飞在300米低空避免编队穿云带来的危险，同时也避开了很多受管制的空域。如果距离较远，“红箭”就飞在11000-13000米高空以节约燃油。在转场飞行中，“红箭”一般会带着第10架备用飞机，有时也会带着一架装着备件的C-130“大力神”运输机。
由于“鹰”的油箱容量有限，所以“红箭”在远程转场中需要在途中降落加油。举个例子，“红箭”从英国皇家空军斯坎普顿起飞前往加拿大魁北克参加国际飞行表演队大赛时，一路上就要降落7次：斯坎普顿——英国皇家空军金洛斯基地（苏格兰）——凯夫拉维克（冰岛）——堪格尔路斯瓦克（格陵兰岛西部）——纳沙斯瓦哥（格陵兰岛南端）——鹅湾（纽芬兰）——巴戈特维尔——魁北克。
由于同样原因，“红箭”不可能出现在新西兰，因为途中没有合适的机场让“鹰”降落加油。

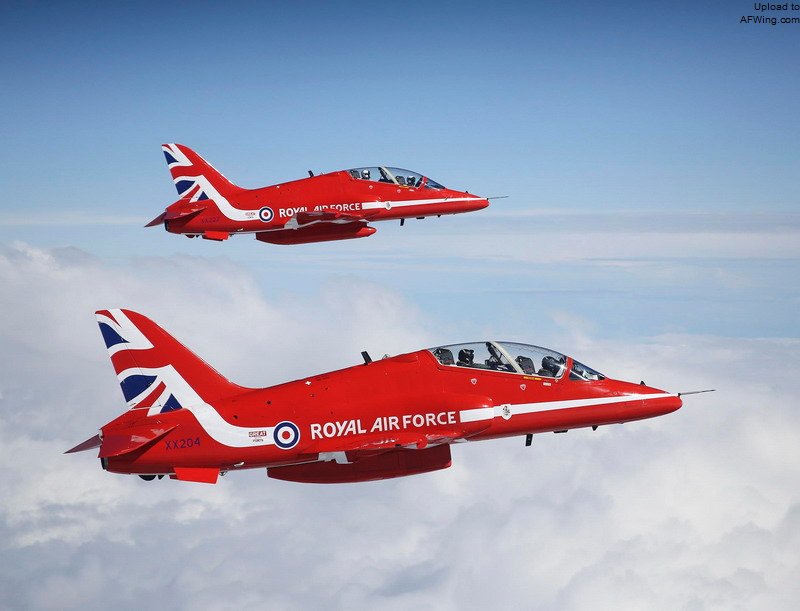

转场飞行中的“红箭”，后座是“蓝衣人”

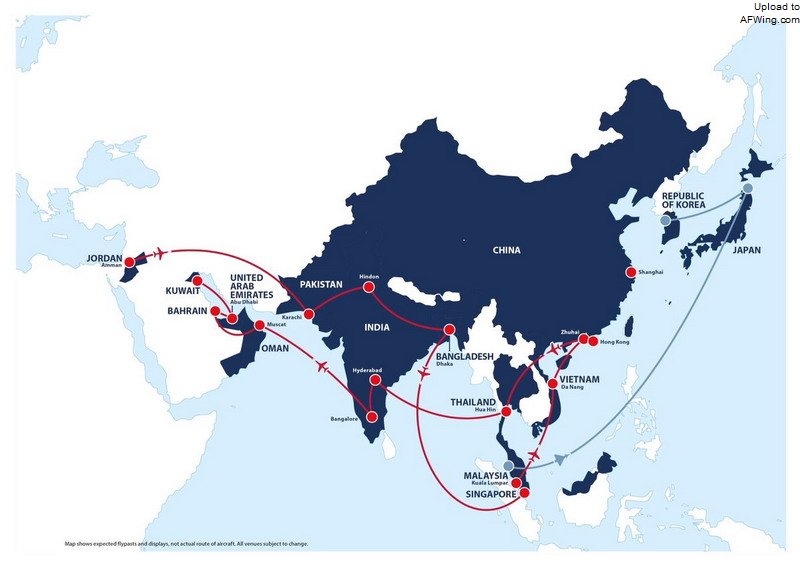

“红箭”这次珠海之旅的转场航线
