头盔瞄准器
虽然飞行员可通过平显观看机外的景物，而且最新衍射平显的视场也已经加大，但平显的视场方向仍与机身轴线一致，涵盖角度仍然嫌狭窄。这个问题在执行夜间任务时尤为严重，复合镜片上显示的前视红外或微光电视（Low Light Level Television）影像是飞行员透视黑夜的唯一窗口，视场不足就成为严重问题，只要飞行员偏转头部，眼前即是一片漆黑。另外，最新一代短距空对空导弹具备大离轴角度（off-boresight）交战功能，但平显无法充分发挥这个功能。
要解决这个问题，最直接的想法就是把平显综合到飞行头盔内。由于电子零件不断微型化，这个目标如今已能实现，最简单的雏形就是头盔瞄准器（Helmet Mounted Sight）了。头盔瞄准器能指挥飞机和武器系统的传感器指向飞行员注视方向，还能以适当符号提醒飞行员视界外的目标。第一种实用化的头盔瞄准器是装备美国海军F-4“鬼怪II”战斗机的霍尼韦尔（Honeywell）的AV8-8视觉目标获取系统（Visual Target Acquisition system），共约生产500套。但是AV8-8内用来测量飞行员头盔和眼睛位置的传感器就重约0.8公斤，飞行员在做高G动作时会非常不舒服，因此这种头盔瞄准器随着F-4的退役也一块消失了。

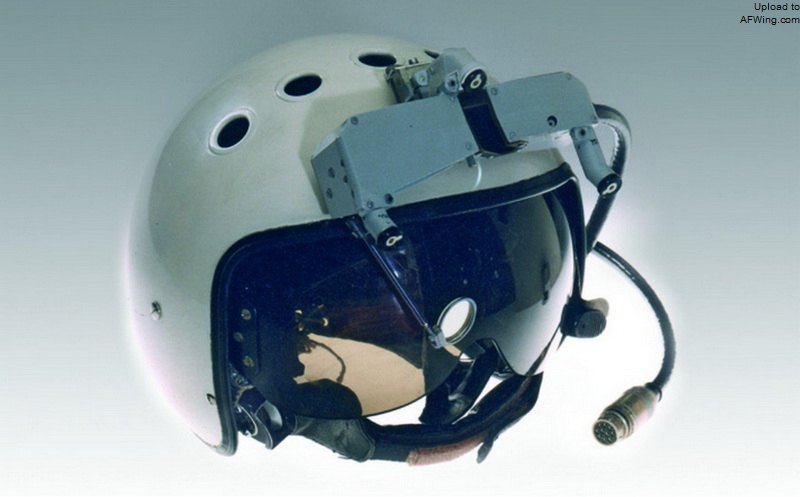

安装了AV8-8视觉目标获取系统的APH-6A头盔，有一个伸到飞行员眼前的反射镜，飞行员把镜片中的准星指向目标就能使空空导弹引导头对准目标

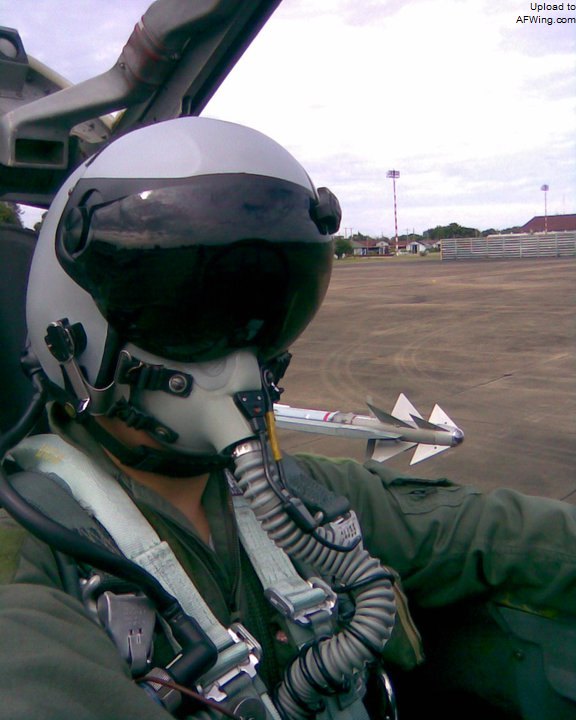

俄罗斯米格-29和苏-27的头盔瞄准器采用了相似的设计
到了80年代初，由于电子零件进一步的微型化加上新材料的出现，头盔瞄准器概念又重新兴起。现在已有数种成熟产品问世，它们除了具备瞄准功能外，还能凭借非常先进的显示系统为飞行员提供各式各样的数据。典型例子就是由以色列埃尔比特公司（Elbit Ltd）生产的DASH头盔（Display And Sight Helmet-显示瞄准头盔），装备了以色列空军的F-15、F-16和F-4。DASH头盔由四个主要组件组成：传感器、计算机、控制面板、天线。安装在座舱盖下方的微型发射机配合头盔内的接收机，可判断飞行员的头部位置。DASH头盔和机载导航系统、导弹引导头、雷达、平显都交联在一起，当它与全功能操纵杆（Hands on Throttle and Stick）综合成全操作模式时，头盔显示器能显示如下内容：目标位置与距离、导弹发射区、飞行信息（速度、高度），以及各种警告信息。
以色列的DASH头盔已经是以色列F-15/16战斗机的标准装备
以DASH头盔的技术和特点为基础，埃尔比特公司和美国凯撒航天电子公司（Kaiser Aerospace electronics Corp.）组建的视觉系统国际公司（Vision System International）研制了JHMCS头盔（Joint Helmet Mounted Cueing System-联合头盔提示系统）。美国的第一线战斗机，如F-16、F/A-18、F-15都已选用JHMCS头盔，有些国家的F-16也在中期寿命升级（Middle Life Upgrade）中引入该头盔。JHMCS头盔可指挥大离轴导弹瞄准飞行员视线注视处，确定导弹引导头的瞄准线，所以飞行员仅需看着目标就能对它交战、锁定及发射导弹。JHMCS头盔的组件包括：轻重量的HGU-55/P飞行头盔、不影响飞行员弹射逃生的头盔显示器和相关光学零件、迷你CRT、磁性接收机单元、迷你照相机、自动亮度控制传感器、以及微控制器。

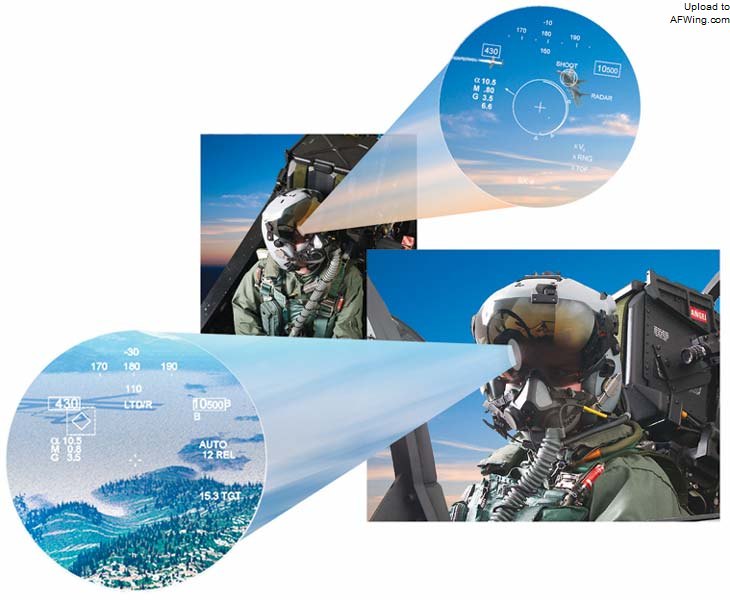

JHMCS头盔可以被看做是一个头戴的平显系统

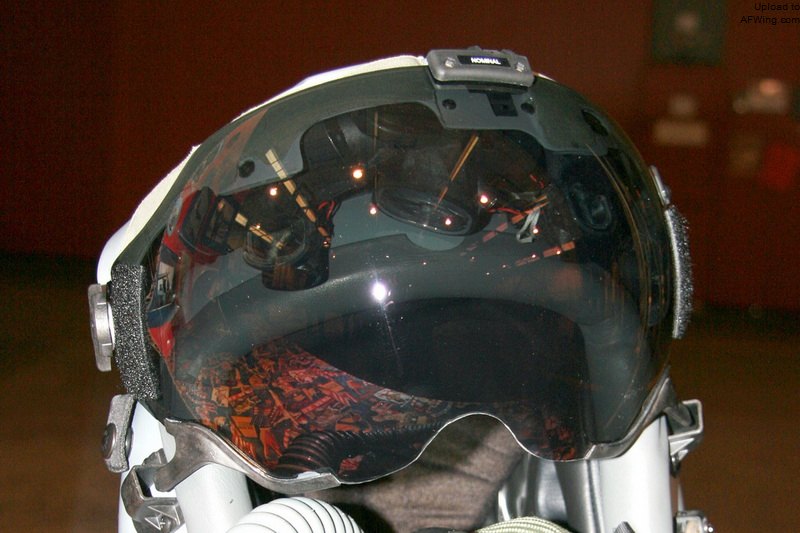

JHMCS的显示组件，取代了HGU-55/P飞行头盔原来的护目镜
在头盔瞄准系统概念开始发展时，仅有CRT可用来充当显示器，但尺寸及重量都得缩小。最后人们研制出直径一英寸的小型CRT，这个尺寸经实际验证可提供最佳的光栅（raster）影像解祈度和亮度（luminance）。
简单来说，头盔瞄准系统的原理是测量飞行员视线的水平、垂直改变量，并把信息传送给机载雷达、惯性导航系统、前视红外系统、瞄准吊舱、及武器。一般来说，头盔的位置定位是通过一个或多个固定在座舱盖上的发射机，和头盔内的微型传感器来共同完成。当飞行员转动头部时，发射机产生的磁场会改变，微型传感器测量变化值，送出信号驱动各传感器及武器指向飞行员视线方向。另外一种方式是使用光电发射机和光电接收机。

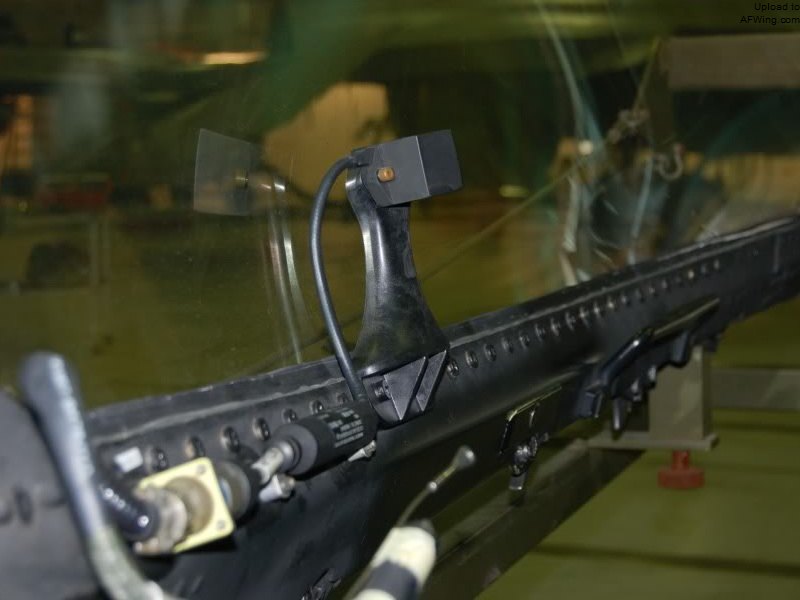

F-16座舱盖内侧的位置发射机
头盔瞄准系统显示的信息基本上是瞄准准星线（reticle sight）加上飞控和传感器/武器管理所必需的信息。头盔瞄准系统和平显使用相同的符号（symbology），显示的图案和文字焦距也都定无穷远处。头盔内的显示组件包括光源和一组传统透镜，用于把影像投射在护目镜上。光源可以是发光二极管阵列（Light Emitting Diode）或微型CRT，一般来说后者显示图像更清晰，但与头盔间的综合较困难。
头盔瞄准器有许多优点，但它的亮度控制不佳，且无法显示前视红外及微光电视的影像。飞行员在执行夜间任务时仍要靠视场有限的平显看清外界，在这些因素考虑下，头盔显示器（Helmet Mounted Display）将很快取代头盔瞄准器。
头盔显示器
头盔显示器系统可提供以下功能：
·显示飞行及战斗管理的图像。
·判断飞行员的视线（Line Of Sight），指挥最重要的传感器及武器。
·在任何天候情况下提供光电传感器摄得的外界影像。
·保留传统头盔的功能，如：保护飞行员头部，连接无线电及氧气系统。
整套系统的重量不能超过两公斤，以1.5公斤最理想。头盔显示器系统功能中最重要的是视场大小，以目前的技术水平而言，视场每增加10°，重量大约会增加0.2公斤。在长时间任务或高G值飞行动作下，这些重量会对飞行员颈椎造成负担，因此头盔显示器要尽可能贴近飞行员头部。
早期头盔显示器非常贵，而且性能不佳：影像模糊、分辨率差、亮度黯淡、对比度低劣、重量不轻。但相关技术进步得很快，美国陆军航空队（US Army Aviation）在武装直升机上率先采用了头盔、头部跟踪器以及显示器综合成单一系统的IHADSS头盔（Integrated Helmet and Display Sighting System-综合式头盔显示瞄准系统），使用非常成功，这也促成了新一代综合式头盔系统的研制热潮。
