像鸟儿一样腾飞（上）——人类垂直起降飞行的梦想

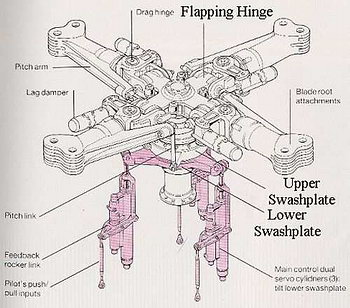

挥舞铰示意图，前行桨叶可以在升力作用下向上有所挥舞，从而降低升力，达到平衡；后行桨叶则向下弯曲，从而提高升力，达到平衡

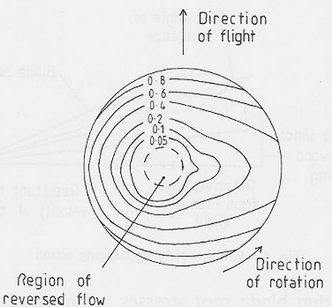

采用挥舞铰后的升力分布，要均匀得多

　　双叶旋翼是一个特例，桨叶和圆心的桨毂刚性连接，但用一个单一的“跷跷板”铰链同时代替挥舞铰和摆振铰，所以也称为半刚性桨叶（semi-rigid rotor）。跷跷板铰链在一侧桨叶上扬时，将另一侧桨叶自然下压；在一侧桨叶“领先”时，将另一侧桨叶自然“滞后”，既简化了机械设计，又完美地实现了更复杂的机械设计才能实现的功能。贝尔直升机公司用双叶用出了味道，越战期间漫天蝗虫似的 UH-1 就是双叶，后来的 AH-1 也是。不过“跷跷板”设计只能用于双叶旋翼。双叶旋翼有无可置疑的简洁性和由此而来的成本和可靠性上的优势，但双叶旋翼也只有两片桨叶可以产生升力和推力，和多叶桨叶相比，就要增加旋翼直径，增加旋翼转速，前者增加总体尺寸和阻力，后者增加噪声。

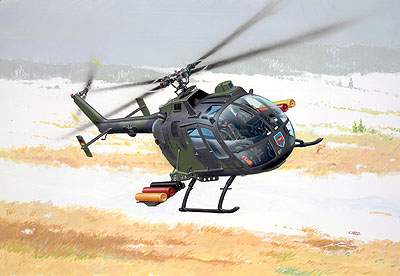

第一个采用无铰桨叶的 Bo-105

Bo-105 的无铰桨叶，用弹性元件代替了挥舞铰和摆振铰，但变距铰依然保留

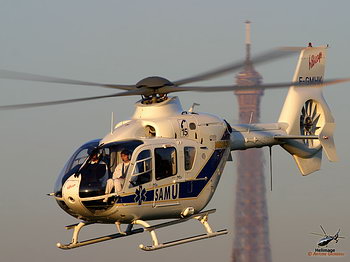

EC-135 更进一步，甚至取消了使桨叶改变桨距的变距铰，也用弹性元件代替了

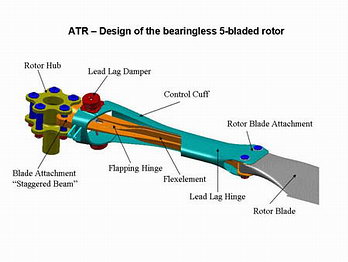

EC-135 的先进技术桨叶（Advanced Technology Rotor，简称ATR，属hingeless bearingless），采用弹性元件代替所有机械铰链，避免机械磨损，减轻重量，改善飞行平稳性

　　单桨直升机的起飞重量终归有限，要增大起飞重量，就要增加旋翼直径，增加旋翼转速，增加桨叶数目，加强传动轴，这些都增加了旋翼系统的机械复杂性和重量。旋翼直径和转速受到翼尖速度不能超过音速的限制，否则音障带来的阻力和振动将不可忍受，更大的旋翼直径也迫使尾撑长度增加，增加结构重量。较大的旋翼也对狭小场地的起落造成不便。大幅度提高起飞重量最有效的途径，还是采用两个甚至更多的旋翼，分担负担。除了一些设想中的四旋翼方案，三旋翼没有见到过，还是双旋翼最常见。既然采用两个旋翼，如果旋转方向相反，一个顺时针旋转，一个逆时针旋转，就自然抵消相互的反扭力。反转的双旋翼不需要特别考虑尾桨和尾撑的结构，也没有尾桨吃掉对推进和升力没有作用的功率的问题，可以把所有功率都用于升力和推进，这是双旋翼额外的优点。双旋翼（也称双桨）有多种方案，可以前后串列，可以左右并列，可以上下共轴，还可以上下不共轴。串列双桨的典型有美国的 CH-46、CH-47；并列双桨的典型有俄罗斯的米-12，直升机状态的美国 V-22 也可以算作并列双桨；共轴双桨（co-axial 或 contra-rotating）的典型当然非俄罗斯的 K-25、K-31 等卡莫夫直升机莫属；异轴双桨（更准确地说，是交替双桨，也称交叉双桨，intermeshing）的只有美国卡曼的 H-34 Husky 和 K-Max 等少数例子。

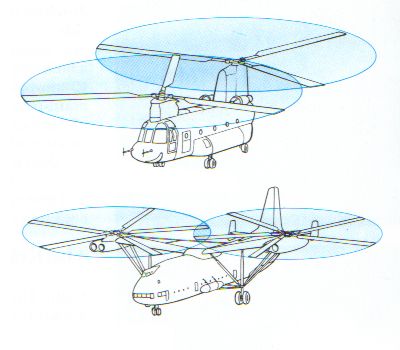

串列和并列双桨布局示意图

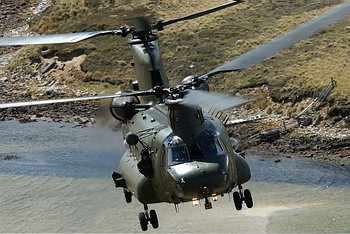

串列双桨的 CH-47

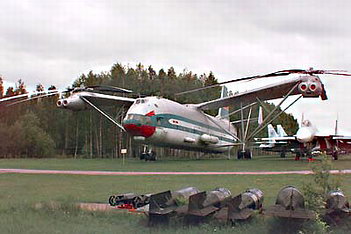

并列双桨的米-12

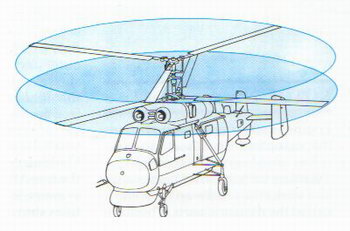

共轴双桨示意图

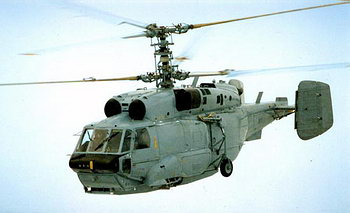

共轴双桨的卡-31

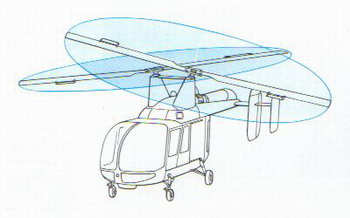

交替双桨示意图

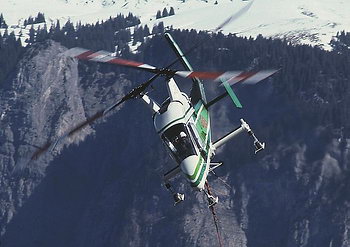

交替双桨的 K-Max

　　串列双桨对于最大限度地利用机身长度有利，CH-46、CH-47 机舱长但并不累赘，总长并不为此增加多少，而单桨的米-6 就“横阔竖大”了。串列双桨中离发动机较远的那副旋翼（一般是前旋翼）的功率要求比驱动尾桨高得多，为了保证前后旋翼的同步，串列双桨需要长长的沉重的同步传动轴，而不能简单地由前发动机驱动前旋翼，后发动机驱动后旋翼。串列双桨的前后旋翼一般上下错开一点，这样可以容许前后旋翼之间在高度上有一定的重合，缩短全机长度。上下的高度差太少了，不能保证安全，尤其是大幅度机动动作时，上下桨叶可能发生碰撞。高度差太大了，支撑后旋翼的“柱子”太过高大，阻力巨大。

　　并列双桨通常是安装在机翼翼尖的，翼展由旋翼半径决定，没有办法靠上下重合而缩短翼展，在气动上难于优化。左右旋翼之间要设交叉的同步轴，以保证左右两副旋翼永远同步。还有一个问题是，左右旋翼都在机身中段附近，仅靠周期距，俯仰控制力矩不足。但这都不是最大的问题，最大的问题是横滚稳定性，两侧旋翼升力不均匀时，飞机会发生横滚，如果在急速下降过程中，飞机不幸进入自己的下洗气流，旋翼效率急剧降低，旋翼越用力，越使不上劲，好像汽车轮子打滑一样，加剧横滚的不稳定倾向，飞机在几秒钟内就可以倾覆失控，V-22 的几次坠毁就是这样造成的。强烈的不对称气流扰动也可以造成这个现象。发动机安装在机身还好说，要是发动机安装的机翼翼尖，离重心很远，进一步加强了横滚不稳定的倾向。

　　共轴双桨用套筒轴驱动上下两副反转的旋翼，同样有串列双桨的上下旋翼之间的间距问题，间距小了，上下旋翼有可能打架；间距大了，不光阻力高，对驱动轴的刚度要求也高，而大功率的套筒轴本来在机械上就难度很大。套筒轴不光要传递功率，还要传递上面旋翼的总距、周期距控制，在机械设计上有相当的难度。由于非对称升力的缘故，反向旋转的上下旋翼的旋转平面有在一侧“交会”的倾向，这进一步增加了对上下旋翼之间间距的要求，并且带来向交会一侧转弯必须比向另一侧转弯轻缓的要求。上旋翼处在“干净”空气中，下旋翼处在上旋翼的下洗气流中，这样，上下旋翼之间有相当的气动耦合，增加了气动设计的难度。由于共轴双桨没有尾桨，短短的尾撑用于支持垂直安定面，后者在前飞中提供像固定翼飞机一样的气动控制，减小周期距控制的负担。由于共轴双桨的机身短，受侧风影响较小。共轴双桨的振动也由于两副反转的旋翼而较好地对消了，平稳性和悬停性好。共轴双桨在同等升力下，旋翼直径可以较小，直升机总尺寸较紧凑，“占地面积”较小，特别适合海军上舰的需要。

　　交替双桨可算是共轴双桨的一个变种，从正面看，两副旋翼的翼尖路径（tip path plane，TPP）有交叉，会打架，但只要在算好时间差，你方唱罢我登场，不会打架的。最简单的情况，两副旋翼都是双叶，也就是只有一直线的前后两片桨叶，左旋翼的起始位置是东西向，右旋翼的位置是南北向，两副旋翼同步反向旋转，一个转到东西向的时候，另一个转到南北向，永远不会交会。交替双桨的优点是机械上比串列、并列和共轴双桨简单得多，缺点是旋翼的桨叶数也受到限制，到现在为止，没有超过双叶的，所以只适用于不超过一定尺寸的直升机。
所有双桨布局均采用分别的总距和周期距控制，所有桨叶都有各自的“三铰”（变距铰、挥舞铰、摆振铰，或起同等作用的相应的弹性元件）。对于共轴双桨和交替双桨布局来说，转向是通过改变上下或左右旋翼的扭力来实现的。增加顺时针旋翼的桨距，使其更能吃上劲，减少逆时针旋翼的桨距，使其吃劲小一点，就造成扭矩差，使直升机向逆时针方向偏转，反之亦然。交替双桨的方向控制和共轴双桨相同。由于上下或左右旋翼的桨距增减是对称的，共轴双桨或交替双桨向左右转向的速度是一样的。主旋翼也比尾桨更能吃上劲，所以转向也更快捷，可以作所谓的“急转”（snap turn）。
