Kh-35 装有 ARGS-35 型主动雷达寻的头,寻的头装有扁平相位阵列天线,为一种具备适应操作模式的同调单脉波雷达系统,雷达有多个频段可供选择,使导弹能以饱和攻击模式对抗敌方的电子干扰。雷达天线的水平扫瞄范围为 +/-45 度、俯仰扫瞄范围为+10度/-20度,寻的头可在摄氏 +/-50 度、雨量密度 4毫米/秒以下的环境下正常运作,即便是在 5 至 6 级的海况下也能精确发现目标。Kh-35 发射后先以惯性系统制导,在终端制导阶段以主动雷达寻标器标定目标,据称具有相当不错的抗干扰能力。
Kh-35 目前已进入俄罗斯海军航空兵服役,为 SU-27、SU-33 的标准机载武器之一,通常翼下挂架便可挂载此种反舰导弹。

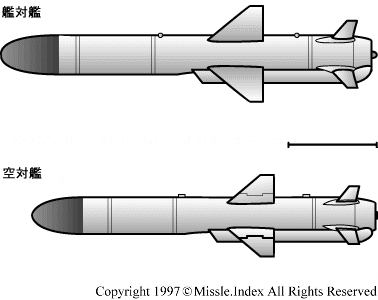

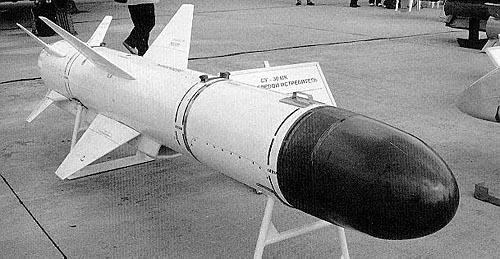

Kh-35

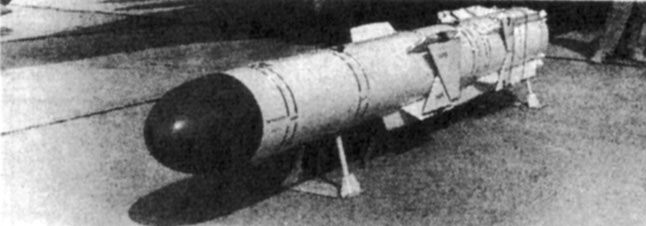

弹翼展开状

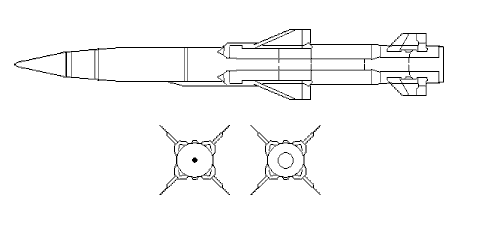

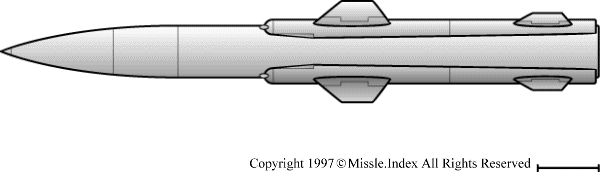

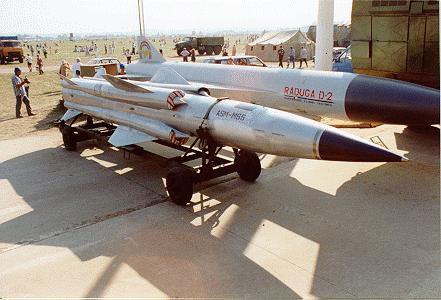

Kh-41(3M80)
Kh-41 是着名的 SS-N-22 超音速反舰导弹的空射衍生型,为彩虹设计局在 1980 年代初期研发的系统,在 1992 年的莫斯科航空展首度出现,由于速度快、弹头威力强,是西方恐惧的空射反舰导弹。
Kh-41 的尺寸和重量较 SS-N-22 更大,射程也获得相当提高,其外形像是 Kh-31 的放大型,弹体中后段装有 4 具环绕的固体火箭发动机为其最大特色,火箭发动机上虽然也装有 2 组可折叠式弹翼,但弹翼的布置与 Kh-31 完全不同。Kh-41 的动力系统也与 Kh-31 类似,配备有整体式火箭/冲压发动机,导弹的最高速度接近 3 马赫,发射初期以高空巡航飞行,最后 50 公里掠海攻击目标,最大有效射程可达 250 公里;若以低空掠海攻击模式执行任务,巡航和终端飞行高度可分别降至 20 与 7米 ,最大射程降至 150 公里左右。


Kh-41 的全长 9.7 米、弹径 760 毫米、翼展 2.1 米,由于 Kh-41 的尺寸和重量较大,SU-27K 和 SU-32FN 机上只有中线挂架才能够挂载。

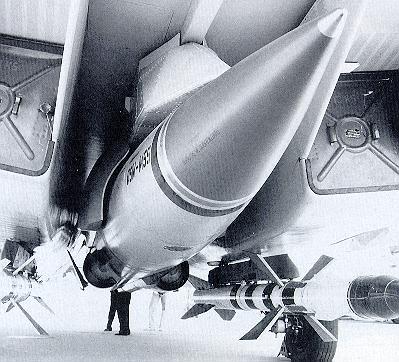

SU-33 机腹挂载的 Kh-41

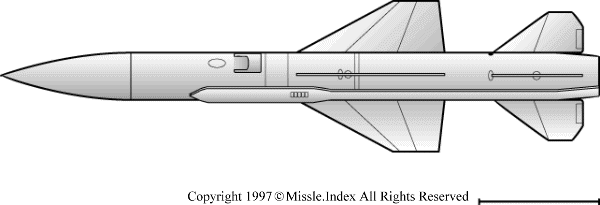

Kh-58/58E/58U(AS-11)
Kh-58 系列是彩虹设计局在 1970 年代初期发展的第三代俄制反辐射导弹,于 1980 年代开始大量服役,广泛配备在前苏联的前线战斗机/攻击机上,目前亦被列为 SU-27 系列战斗机的标准武器系统,为俄罗斯空军/海军航空兵的主要防空压制武器。
Kh-58 是一种中距反辐射导弹,它的气动布局与法制飞鱼(Exocet)导弹相似,修长的弹体全长 5 米、弹径 380 毫米、翼展 1.17 米,弹体中段装有 4 片梯形稳定翼,弹尾装有/型相同的 4 片小形控制翼。Kh-58 的发射重量约 650 公斤,配备 150 公斤重的高爆破片弹头,搭配与彩虹设计局的空对空导弹惯用的主动无线电引信, 根据未经证实的消息指出,该导弹有核弹头可供选用。
Kh-58 配备惯性暨被动雷达制导系统,利用在 1970 年代所获得的技术,这套制导系统配备可换装不同的导向头,用来对付不同波段的雷达目标。Kh-58 系列已推出数种改进型,其中 Kh-58A 是特别强化反舰能力的主动雷达制导型;Kh-58E 则是 1993 年出现的增程改进型,它的雷达寻的头可涵盖 5 组雷达波段,对目标周围 20 米有效打击范围的命中率高达 80%;Kh-58U 则是另一种改进型,目前还不清楚它是否就是配备毫米波雷达寻的头最新改进型。
Kh-58 配备固体火箭发动机,其最高速度高达 4 马赫。依不同的发射高度,导弹的有效射程在 10 至 150 公里之间,其增程改进型据说更增至 180 公里,在低空发射时的最大射程约 70 公里,在高空发射则增至 150 公里。SU-24 和 SU-25 战机均可挂载二枚 Kh-58 作战,SU-27 系列至少应能挂载3枚导弹执行作战任务。

Kh-59(AS-l3)
Kh-59 是彩虹设计局所发展的中程电视制导空对地导弹,虽然在 1991 年的迪拜航空展才首度出现,但一般相信此型导弹早在 1970 年代便开始发展,在 1980 年代初期进入苏联空军服役,它的运用概念与美制 AGM-84E SLAM 相似,在技术上可视为 Kh-25 系列的增程改进型。
Kh-59 的外形在俄制战术导弹中独树一格,修长的弹体全长 5.4 米、弹径 380 毫米、翼展 1.25 米,导弹上共装有 2 组弹翼,其中在紧邻寻的头光罩处装有 4 片三角稳定翼,在接近弹尾处还装有 4 片较大型的三角控制翼。Kh-59 的动力系统非常特殊,它的弹尾装有一个固体火箭助推器,漏斗状的助推器喷管成为外形的一大特征。导弹发射后先点燃助推器脱离发射轨,助推器段燃尽后脱离导弹并点燃固体火箭续航发动机,续航发动机的喷管在控制翼之间的弹体两侧,延续了自 Kh-23/Kh-66 和 Kh-25 以来惯用的设计特色。

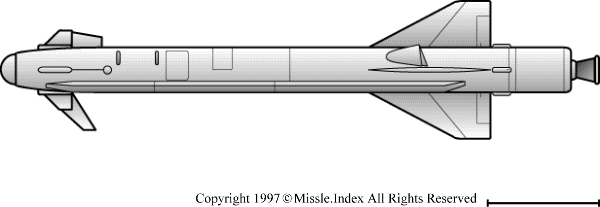

Kh-59
Kh-59 的发射重量约 800 公斤,配备有重量 150 公斤的高爆弹头,从高空发射的最大有效射程可达 60 公里。Kh-59 的电视制导寻的头看起来与 Kh-29T 所配备的非常相似,它的弹尾装有后向资料链接受天线,导弹发射后利用机载 APK-9 型资料链吊舱由武器官以讯号直接导控导弹,当导弹进入终端制导阶段才由电视制导寻的器控制。这种导控模式的武器在西方须交由双座型战机执行任务,但彩虹设计局降低了操作 Kh-59 的工作负荷,使得单座型战机也能挂载此种空对地导弹作战。
Kh-59M 是在 1992 年出现的改进型,北约组织赋予 AS-18 的编号,当时挂载在 SU-27 的主翼挂架上。Kh-59 在外形上的最明显改变是后段弹体下方装有一具小型涡轮喷气发动机,移出喷气发动机后弹体所获得的空间被用来增加弹头装载重,使得弹头的重量剧增至 320 公斤,足以贯穿坚固的目标。目前还不清楚 Kh-59M 是否已经开始服役,据说还有一种反舰衍生型正在护展中。

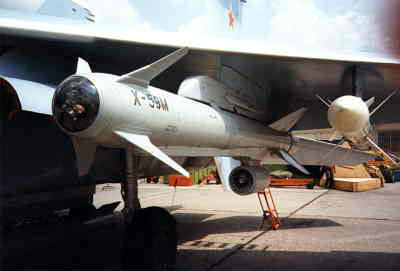

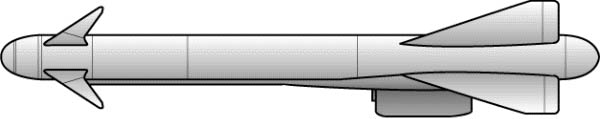

Kh-59M

Kh-59M
新型反舰导弹
阿尔发导弹曾被称为 2000 先进导弹,从国际武器展中所公布的武器型号说明,它是一种可由飞机(尤其是 SU-27 系列)、地面载具、水面舰艇和潜艇发射的通用武器,能攻击地面与海面目标。俄罗斯迄今仍未公布阿尔发导弹的尺寸资料,但根据缩尺模型观之,它的体积与宝石导弹似乎在伯仲之间,所以由宝石导弹或许能推测阿尔发导弹的大致诸元,宝石导弹全长 8.9 米、发射重量约 3,900 公斤;从阿尔法导弹的外形看,它配备一具冲压发动机,弹体后段腹部装有发动机进气道,两侧装有三角形弹翼,搭配三角对称配置的三角形控制翼。由已公布的资料显示,阿尔发导弹配备重量 300 公斤弹头,能在 10 至 20 米低空以 3.0 马赫极速攻击目标,最大射程约 300 公里。
