Kh-31A

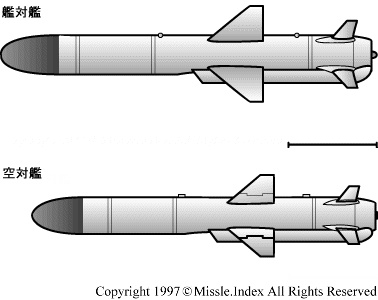

(3K-60) Kh-35 是 1992 年莫斯科航空展首度出现的新型空射反舰导弹,它是一系列反舰导弹的一型,同系列导弹共有舰载型、岸防型和空射型 3 种,其中舰射型被北约称为 X-N-25。 Kh-35 的外型与美制 AGM84 鱼叉(Harpoon)反舰导弹相似,由星辰设计局负责导弹研制,其研发工作早在 1980 年代初期便展开。
Kh-35 的外形与鱼叉导弹相似,两者的尺寸也在伯仲之间,它的全长 3.75 米、弹径 420 毫米、翼展 1.3 米,发射重量 480 公斤,装有重量 145 公斤的高爆破片弹头和撞击延迟引信,低于鱼叉导弹的 220 公斤弹头重量。Kh-35 的弹体中段装有 4 片可折叠式三角形弹翼,弹尾另外还装有 4 片小型控制翼,由于导弹使用涡轮风扇发动机,自单翼前端的弹体下方设有发动机进气道,进气道并一直延伸到弹尾。导弹的有效射程在 5 至 130 公里,发射高度在 200 至 5000 米之间,终端攻击的飞行高度在 5 至 10 米之间。
Kh-35 装有 ARGS-35 型主动雷达寻的头,寻的头装有扁平相位阵列天线,为一种具备适应操作模式的同调单脉波雷达系统,雷达有多个频段可供选择,使导弹能以饱和攻击模式对抗敌方的电子干扰。雷达天线的水平扫瞄范围为 +/-45 度、俯仰扫瞄范围为+10度/-20度,寻的头可在摄氏 +/-50 度、雨量密度 4毫米/秒以下的环境下正常运作,即便是在 5 至 6 级的海况下也能精确发现目标。Kh-35 发射后先以惯性系统制导,在终端制导阶段以主动雷达寻标器标定目标,据称具有相当不错的抗干扰能力。
Kh-35 目前已进入俄罗斯海军航空兵服役,为 SU-27、SU-33 的标准机载武器之一,通常翼下挂架便可挂载此种反舰导弹。

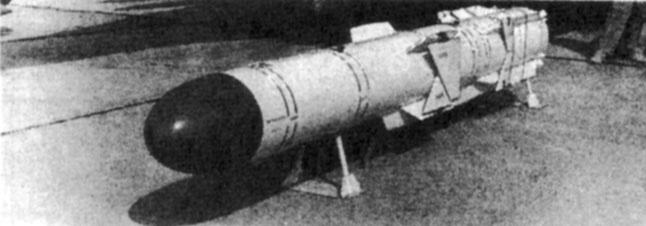

Kh-35

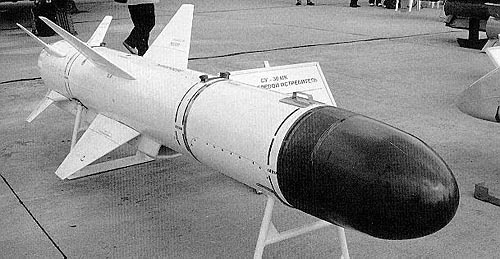

弹翼展开状

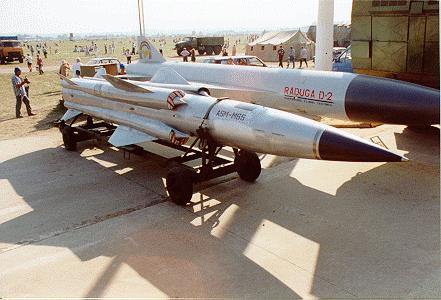

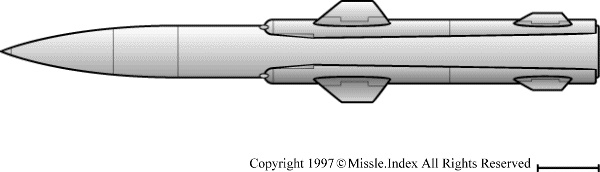

(3M80) Kh-41 是着名的 SS-N-22 超音速反舰导弹的空射衍生型,为彩虹设计局在 1980 年代初期研发的系统,在 1992 年的莫斯科航空展首度出现,由于速度快、弹头威力强,是西方恐惧的空射反舰导弹。

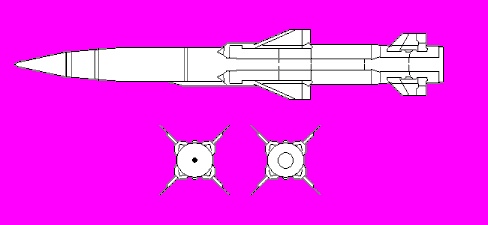

Kh-41 的尺寸和重量较 SS-N-22 更大,射程也获得相当提高,其外形像是 Kh-31 的放大型,弹体中后段装有 4 具环绕的固体火箭发动机为其最大特色,火箭发动机上虽然也装有 2 组可折叠式弹翼,但弹翼的布置与 Kh-31 完全不同。Kh-41 的动力系统也与 Kh-31 类似,配备有整体式火箭/冲压发动机,导弹的最高速度接近 3 马赫,发射初期以高空巡航飞行,最后 50 公里掠海攻击目标,最大有效射程可达 250 公里;若以低空掠海攻击模式执行任务,巡航和终端飞行高度可分别降至 20 与 7米 ,最大射程降至 150 公里左右。


Kh-41 的全长 9.7 米、弹径 760 毫米、翼展 2.1 米,由于 Kh-41 的尺寸和重量较大,SU-27K 和 SU-32FN 机上只有中线挂架才能够挂载。

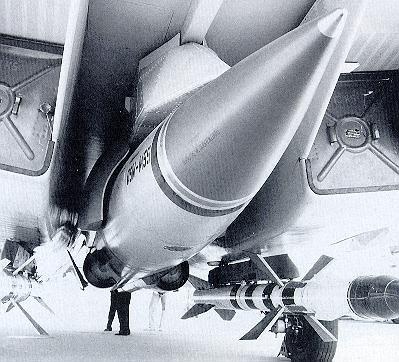

SU-33 机腹挂载的 Kh-41
Kh-58/58E/58U(AS-11) Kh-58 系列是彩虹设计局在 1970 年代初期发展的第三代俄制反辐射导弹,于 1980 年代开始大量服役,广泛配备在前苏联的前线战斗机/攻击机上,目前亦被列为 SU-27 系列战斗机的标准武器系统,为俄罗斯空军/海军航空兵的主要防空压制武器。

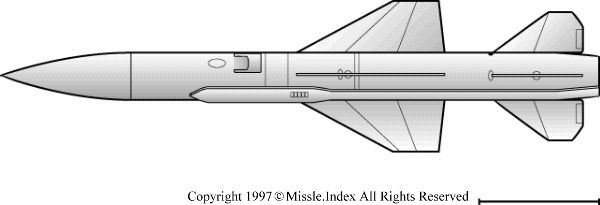

Kh-58 是一种中距反辐射导弹,它的气动布局与法制飞鱼(Exocet)导弹相似,修长的弹体全长 5 米、弹径 380 毫米、翼展 1.17 米,弹体中段装有 4 片梯形稳定翼,弹尾装有/型相同的 4 片小形控制翼。Kh-58 的发射重量约 650 公斤,配备 150 公斤重的高爆破片弹头,搭配与彩虹设计局的空对空导弹惯用的主动无线电引信, 根据未经证实的消息指出,该导弹有核弹头可供选用。
Kh-58 配备惯性暨被动雷达制导系统,利用在 1970 年代所获得的技术,这套制导系统配备可换装不同的导向头,用来对付不同波段的雷达目标。Kh-58 系列已推出数种改进型,其中 Kh-58A 是特别强化反舰能力的主动雷达制导型;Kh-58E 则是 1993 年出现的增程改进型,它的雷达寻的头可涵盖 5 组雷达波段,对目标周围 20 米有效打击范围的命中率高达 80%;Kh-58U 则是另一种改进型,目前还不清楚它是否就是配备毫米波雷达寻的头最新改进型。
Kh-58 配备固体火箭发动机,其最高速度高达 4 马赫。依不同的发射高度,导弹的有效射程在 10 至 150 公里之间,其增程改进型据说更增至 180 公里,在低空发射时的最大射程约 70 公里,在高空发射则增至 150 公里。SU-24 和 SU-25 战机均可挂载二枚 Kh-58 作战,SU-27 系列至少应能挂载3枚导弹执行作战任务。

Kh-59() Kh-59 是彩虹设计局所发展的中程电视制导空对地导弹,虽然在 1991 年的迪拜航空展才首度出现,但一般相信此型导弹早在 1970 年代便开始发展,在 1980 年代初期进入苏联空军服役,它的运用概念与美制 AGM-84E SLAM 相似,在技术上可视为 Kh-25 系列的增程改进型。
Kh-59 的外形在俄制战术导弹中独树一格,修长的弹体全长 5.4 米、弹径 380 毫米、翼展 1.25 米,导弹上共装有 2 组弹翼,其中在紧邻寻的头光罩处装有 4 片三角稳定翼,在接近弹尾处还装有 4 片较大型的三角控制翼。Kh-59 的动力系统非常特殊,它的弹尾装有一个固体火箭助推器,漏斗状的助推器喷管成为外形的一大特征。导弹发射后先点燃助推器脱离发射轨,助推器段燃尽后脱离导弹并点燃固体火箭续航发动机,续航发动机的喷管在控制翼之间的弹体两侧,延续了自 Kh-23/Kh-66 和 Kh-25 以来惯用的设计特色。

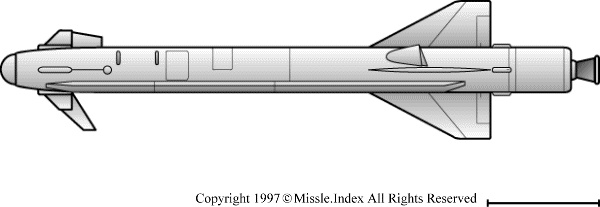

Kh-59
Kh-59 的发射重量约 800 公斤,配备有重量 150 公斤的高爆弹头,从高空发射的最大有效射程可达 60 公里。Kh-59 的电视制导寻的头看起来与 Kh-29T 所配备的非常相似,它的弹尾装有后向资料链接受天线,导弹发射后利用机载 APK-9 型资料链吊舱由武器官以讯号直接导控导弹,当导弹进入终端制导阶段才由电视制导寻的器控制。这种导控模式的武器在西方须交由双座型战机执行任务,但彩虹设计局降低了操作 Kh-59 的工作负荷,使得单座型战机也能挂载此种空对地导弹作战。
