苏-57弹舱和外挂架布置

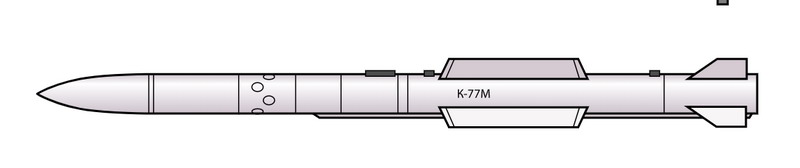

K-77M的可能外形

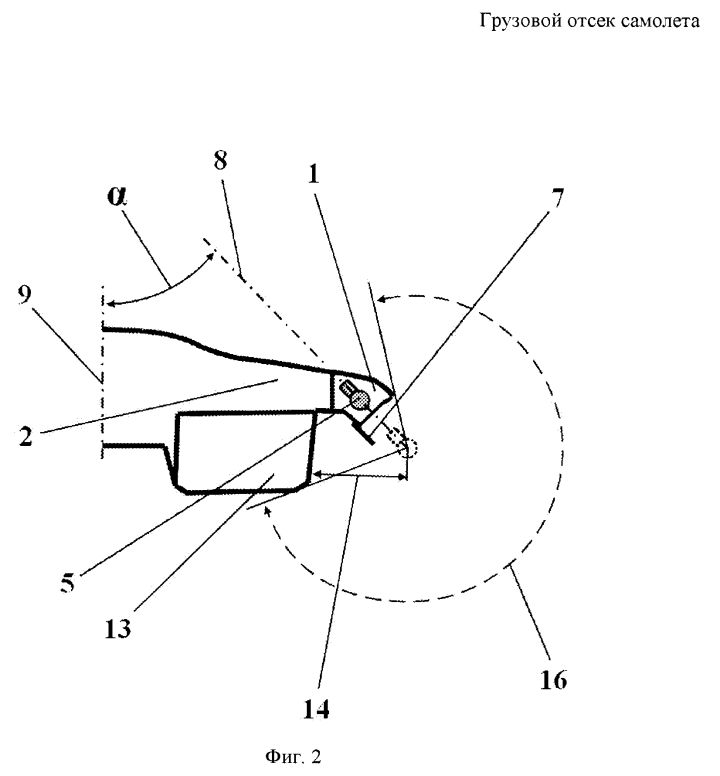

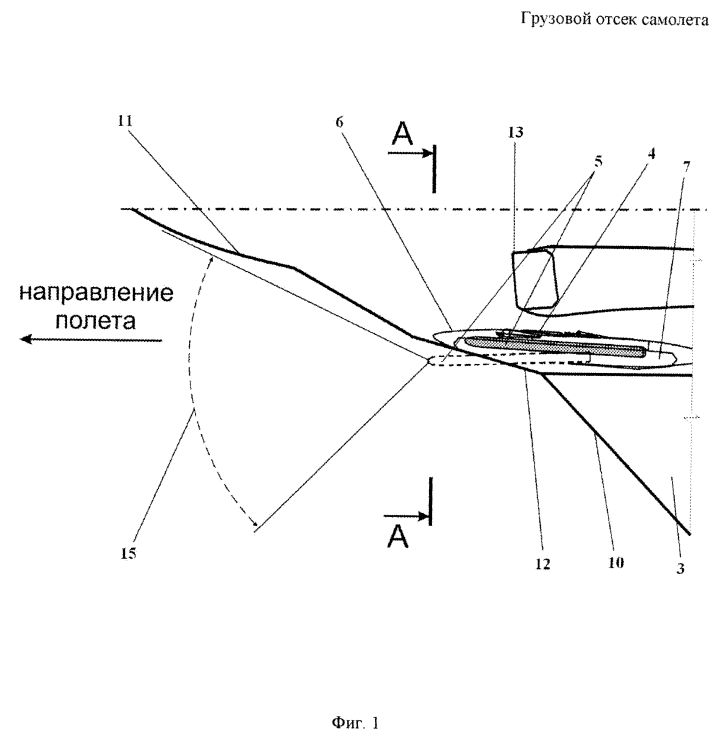

多年来人们对苏-57翼根两个“茧包”的作用猜测纷纷，从俄罗斯专利图可以看出苏-57的两个侧弹舱就位于机翼边条下方的两个“茧包”中，长度足以容纳两枚近距K-74M2（RVV-SD，“产品760”）红外制导空空导弹，当弹舱门开启、滑轨完全伸出之后，K-74导弹的引导头能够完全伸出于机翼边条之外，获得的锁定视野与机翼外挂时差不多。
苏-57格斗弹舱的设计

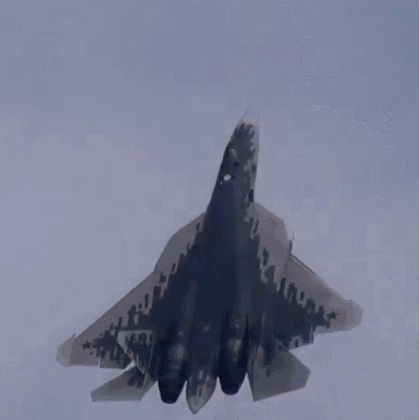

2020年3月25日俄罗斯国防部为了庆祝俄空天军歼击机日，发布重磅视频，首次展示了苏-57从格斗弹仓发射导弹的情景。在视频中，一架T-50原型机以垂直姿态低速大迎角爬升，右翼根部“茧包”弹舱开启，伸出一枚格斗弹，锁定目标后向上发射，此次测试应该是为了验证苏-57在极限飞行模式下发射格斗弹的能力。

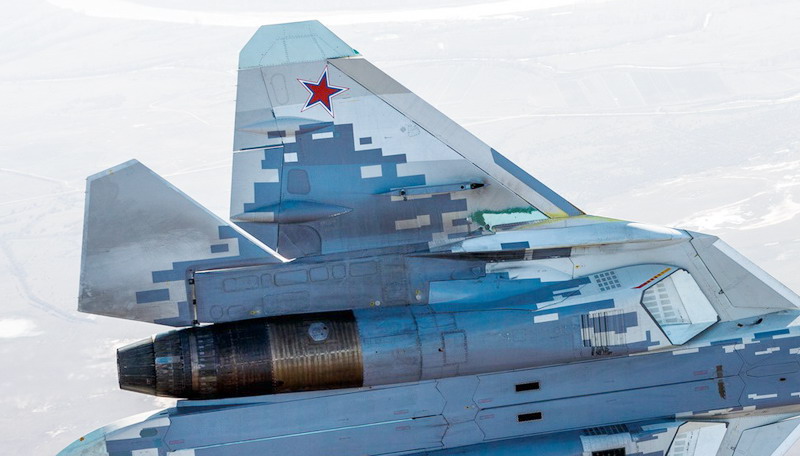

右翼茧包后方留下的导弹发射灼烧痕迹
K-74M2是古老R-73空空导弹的进一步发展型，主要改进在于改用完全数字化和可重新编程的电子系统，基本上相当于数字化的R-73，当然该弹也在大离轴角攻击能力（+/-75）和射程上有所进步，并具有发射后锁定能力。
由于之前俄制空空导弹红外引导头大都由乌克兰基辅提供，俄乌交恶后由于俄罗斯在光电传感器方面技术储备不足，导致K-74M2采用的是双色引导头而不是目前全球先进近距弹已经广泛装备的红外成像引导头，在抗干扰能力和探测距离上与AIM-9X存在代差，这将严重影响苏-57战斗机在服役初期的视距内空战能力。

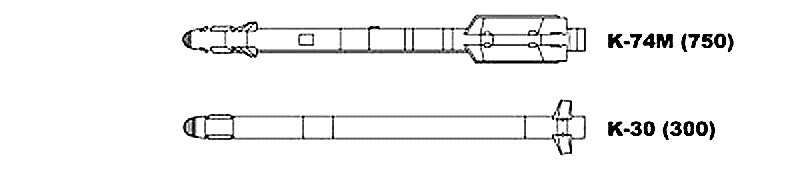

“产品300”的可能外形
俄罗斯也对K-74M2的代差心知肚明，因此规划了K-MD（“产品300”）来最终取代K-74M2。这是一种全新研制的近距弹，性能将全面超越AIM-9X和ASRAAM，除用于视距内空战外也具备近距反导能力。K-MD将采用红外焦平面阵列引导头，锁定距离将是K-74M2的两倍以上，具有很高的抗干扰能力和目标识别能力。但由于俄罗斯在红外成像传感器上的技术弱势，该项目自2006年被公布之后就始终没有下文，可能研发已经陷入困境。
